УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КОЛЕСНОГО ГРУЗА НА ПЛАТФОРМЕ ТРАНСПОРТНОГО СРЕДСТВА, содержащее раму, жестко закрепленную на платформе , снабженную торцовым упором для взаимодействия с торцом колеса, выполненным в виде П-образной стойки с раскосами, отличающееся тем, что, с целью повышения надежности крепления, рама выполнена в плане Г-образной формы, на вертикальной части которой установлен указанный торцовый упор, горизонтальная часть снабжена боковым упором для контакта с боковой стороной колеса, выполненным в виде П-образной стойки с раскосами, а в месте соединения горизонтальной и вертикальной ее частей установлена плита с штырями, проходящими через раму для соединения с нлатформой . (Л со со о ю QD

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4

ОПИСАНИЕ ИЗОБРЕТ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ завод

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3731508/27-11 (22) 25.04.84 (46) 23.11.85. Бюл. № 43 (71) Московский автомобильный им. И. А. Лихачева (72) Б. И. Шейнов, Г. М. Федотов, P. П. Петухов и В. А. Ельцов (53) 629.114.3 (088.8) (56) Патент Франции № 218501, кл. В 60 P 7/00, 1972. (54) (57) УСТРОЙСТВО ДЛЯ КРЕПЛЕ-

НИЯ КОЛЕСНОГО ГРУЗА НА ПЛАТФОРМЕ ТРАНСПОРТНОГО СРЕДСТВА, содержащее раму, жестко закрепленную на плат

„„SU„„1193029 A форме, снабженную торцовым упором для взаимодействия с торцом колеса, выполненным в виде П-образной стойки с раскосами, отличающееся тем, что, с целью повышения надежности крепления, рама выполнена в плане Г-образной формы, на вертикальной части которой установлен указанный торцовый упор, горизонтальная часть снабжена боковым упором для контакта с боковой стороной колеса, выполненным в виде П-образной стойки с раскосами, а в месте соединения горизонтальной и вертикальной cc частей установлена плита с штырями, проходящими через раму для соединения с платформой.

1193029

Фиг.2

Изобретение относится к транспортным средствам для перевозки автомобилей, а именно к устройствам крепления колесного груза на платформе транспортного средства.

Цель изобретения — повышение надежности закрепления.

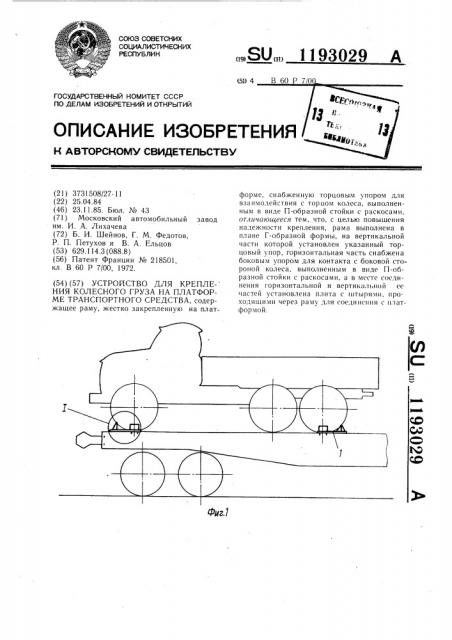

На фиг. 1 представлена схема установки колесного груза на платформе транспортного средства; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид А на фиг. 2; на фиг. 4—

1О разрез Б — Б на фиг. 3; на фиг. 5 — вид

В на фиг. 2.

Устройство для крепления колесного груза на платформе транспортного средства содержит раму 1 Г-образной формы, на которой установлена плита 2 (фиг. 3), снабженная жестко закрепленными на ней штырями

3 (фиг. 4) и отверстиями, обеспечивающими наибольший контакт транспортируемого колесного груза с плитой 2.

Г-образная рама 1 жестко связана с боковым упором 4 и торцовым упором 5, образованными П-образными стойками 6 и 7, раскосами 8 — 10, ребрами жесткости 11 и

12 и упорными листами 13 и 14. В нижней части бокового упора 4 и торцового упора 5 предусмотрены отверстия дополнительного крепления устройства к полу пл атформы.

Для крепления одного колесного груза на платформе транспортного средства применяется комплект из четырех устройств указанной конструкции: двух правых и двух левых, причем каждая пара устройств представляет собой зеркальное отражение другой, а все элементы каждой пары при изготовлении идентичны.

Устройство для крепления колесного груза на платформе транспортного средства работает следующим образом.

На платформе транспортного средства производится разметка для установки устройств. В местах разметки укладываются четыре устройства, два правых и два левых и производится их фиксация штырями 3, жестко закрепленными к плите 2 путем забивки их в пол платформы, и дополнительная фиксация через отверстия в боковых 4 и торцовых 5 упорах путем забивки в них гвоздей.

Таким образом, устройства оказываются надежно закрепленными к полу платформы. После этого на них устанавливается транспортируемый колесный груз, поперечное смещение которого ограничивается упорными листами 13 бокового упора 4, а продольное смещение — упорными листами 14 торцового упора 5.
