Реферат



ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ГРУЗОВ В МЕШКАХ, содержащее навешиваемую на грузоподъемный механизм петлю н соединенные с ней клещи, отличающееся тем, что, с целью повышения удобства в эксплуатации, клещи выполнены с упорами для ограничения полного их закрытия, а устройство снабжено прикрепленными к клещам тросами с зажимами для углов мещков на концах. (Л со со

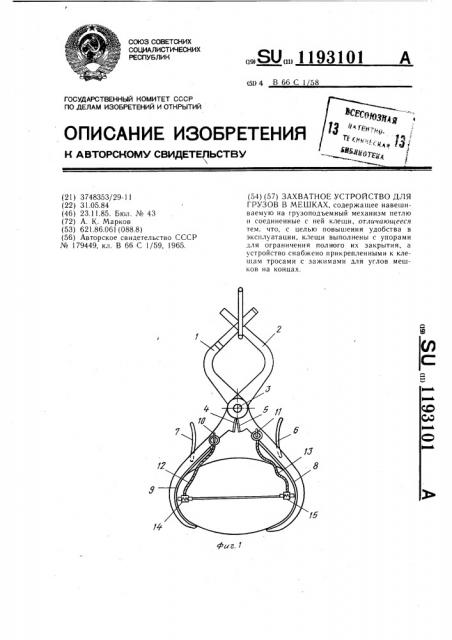

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1193101

m1) 4 В 66 С 1 58

OllHCAHHE ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3748353/29-11 (22) 31.05.84 (46) 23.11.85. Бюл. № 43 (72) А. К. Марков (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР № 179449, кл. В 66 С 1/59, 1965. (54) (57) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ

ГРУЗОВ В МЕШКАХ, содержащее навешиваемую на грузоподъемный механизм петлю и соединенные с ней клещи, отличающееся тем, что, с целью повышения удобства в эксплуатации, клещи выполнены с упорами для ограничения полного их закрытия, а устройство снабжено прикрепленными к клещам тросами с зажимами для углов мешков на концах.

1193101

Фиг. д

Фи а. 2

Яд с2зЦ

Фиг. б

Составитель Н. Куликова

Редактор А. Сабо Техред И. Верес Корректор М Максимишинец

Заказ 7223)23 Тираж 803 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4)5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к подъемно-транспортной технике, в частности к захватным устройствам для грузов в мешках.

Цель изобретения — повышение удобства в эксплуатации. 5

На фиг. 1 схематично изображен захват, общий вид; на фиг:"2 — то же, вид сбоку; на фиг. 3,—.„,, то же, вид сбоку после раста 5йМайия мешка;; на фиг. 4 — зажим; на фиг. 5. то,же,:вид" в плане; на фиг. 6— вид А на фиг. 4

".. < Захватное устройство состоит из рычагов 1 и, 2„, з1 крепленных на общей шарнирной:Ъсй d. Возле- шарнирного соединения рычаги имеют внутренние упоры 4 и 5 для ограничения полного закрытия рычагов l и 2.

Рычаги 1 и 2 снабжены ручками 6 и 7 для возможности манипулирования при растаривании груза и при погрузке. С внутренней стороны рычагов 1 и 2 снизу и до упоров 4 и 5 приварены листовые пласти- 20 ны 8 и 9, обеспечивающие захват.мешков.

К рычагам 1 и 2 приварены петли 10 и 11, к которым закреплены тросы 12 и 13 с зажимами 14 и 15. К рычагу 2 закреплен на тросике 16 режущий элемент 17.

Верхняя часть рычагов обхватывается кольцом 18, с помощью которого устройство подвешивается к крюку подъемного механизма (не показано) Зажимы 14 и 15, захватывающие мешок 19 за углы, состоят каждый из двух прижимных губок 20, пружины 21 и крепежного кольца 22. Прижимные губки имеют гребешки 23.

Захватное устройство используют следующим образом.

Рычаги 1 и 2 подводят к мешку 19 и, обхватив ими вокруг по центру тяжести мешка, слегка приподнимают, при этом кольцо под действием веса груза расклинивает рычаги и удерживает мешок. Зацепляют зажимами 14 и 15 за углы мешка. Поддерживаемый таким образом мешок 1 поступает в место разгрузки и рабочий, обслуживающий место растаривания, разрезает мешок по торцу, противоположному зажимаемому. Материал высыпается из мешка, и мешок, провалившись в отверстие, образованное рычагами 1 и 2, поддерживаемый зажимами 14 и 15, полностью освобождается от содержимого. Зажимы 14 и 15 снимают с мешка и освободившуюся тару складывают отдельно. Цикл повторяется.

В дальнейшем мешки можно использовать повторно, так как они разрезаны один раз по торцу и легко поддаются ремонту.
