Вяжущее
Иллюстрации
Реферат
ВЯЖУЩЕЕ, включающее доменный граншлак, шелочной активизатор, соль кадмия и кремнеземсодержащий компонент, отличающееся тем, что, с целью повышения адгезии к металлической арматуре , оно содержит в качестве соли кадмия сульфат кадмия, а в качестве кремнеземсодержащего компонента - отработанный кремнеземо™ глиноземистьш катализатор производства стирола при следующем соотношении компонентов, мас.%: Щелочной активизатор1-3 Сульфат кадмия 1-3 Отработанный кремнеземоглиноземистьй катализатор про (О изводства сти15-20 рола Доменньй гранОстальное шлак

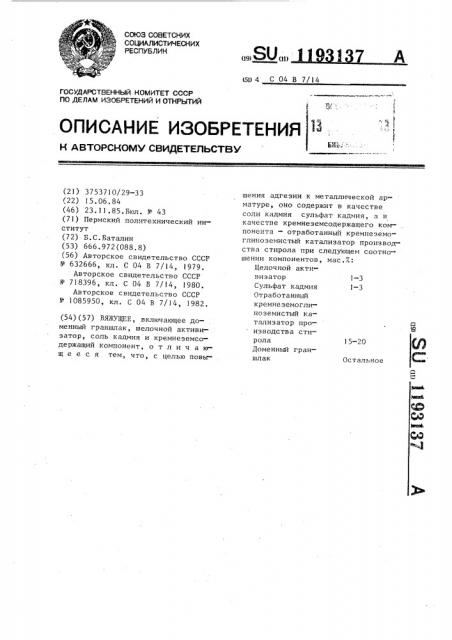

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (И) (51) 4 С 04 В 7/!4
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тализатор производства стирола
Доменный граншлак
l5-20
Остальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3753710/29-33 (22) 15.06.84 (46) 23.11.85.Бюл. № 43 (71) Пермский политехнический институт (72) Б.С.Баталин (53) 666.972(088.8) (56) Авторское свидетельство СССР № 632666, кл. С 04 В 7/14, 1979.
Авторское свидетельство СССР
¹ 718396, кл. С 04 В 7/14, 1980.
Авторское свидетельство СССР № 1085950, кл. С 04 В 7/14, 1982. (54)(57) ВЯЖУЩЕЕ, включающее доменный граншлак, шелочной активизатор, соль кадмия и кремнеземсодержащий компонент, о т л и ч а ющ е е с я тем, что, с целью повышения адгезии к металлической арматуре, оно содержит в качестве соли кадмия сульфат кадмия, а в качестве кремнеземсодержащего компонента — отработанный кремнеземоглиноземистый катализатор производства стирола при следующем соотношении компонентов, мас./:
Щелочной активизатор 1-3
Сульфат кадмия 1-3
Отработанный кремнеземоглиноземистый ка1193137
Таблица 1
81 10
80,5 8
80 6
3,5
15
79
20
Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении железобетонных конструкций.
Цель изобретения - повышение адгезии к металлической арматуре.
Пример. Используют следующие материалы.
Чусовский молотый доменный гранулированный шлак с удельной поверх- 10 костью 3650 см /г следующего химического состава, мас.Ж: $ 0 32,164,16; А1 О> 11,94-14,21; Fe O 2,143,50; СаО 34,10-35,22; NgO 10,0511,0; К О 0,20-1,31; НагО 3,10-5,14;
SO> 0,02-0,13; МпО остальное. Аморфный кремнезем в виде порошка с удельной поверхностью 94000 см /r с показателем преломления 1,464+0,002, химического состава, мас.7.: SiO 97,1 20
F 0,05; NH< О,OS; вода 2,8. Отработанный катализатор молотый состава, мас.7: SiO 55,6; А110 41,2, п.п.п.
3,2. Отработанный катализатор является отходом производства стирола. 25
Ц елочной плав — отход производства состава, мас.%: NaOH 85-95; КОН 5-15.
Азотнокислый кадмий х.ч. Сульфат кадмия х.ч.
Доменный шлак и отработанный катализатор, совместно размалывают до удельной поверхности 3800-3900 см /г, к смеси добавляют щелочной плав и сульфат кадмия.
Составы вяжущих приведены в табл.! и 2.
У вяжущих определяют нормальную густоту и сроки схватывания. Из полученных составов готовят образцы— балочки с вольским песком. Часть образцов твердеет в естественных условиях, другую часть пропаривают при
85 С по режиму 2+8+2 ч. Образцы есо тественного твердения испытывают че- рез 28 сут, пропаренные — по остывании и через 28 сут. Кроме того, из растворимых смесей готовят образцы размерами 5х5х10 см, в которые при формовании закладывают стержни из стали А-1 диаметром 5 мм. Эти образцы пропаривают по указанному режиму, а по охлаждении определяют силу сцеп" ления арматурных стержней с раствором выдергиванием стержней из образцова
Результаты всех испытаний приведены в табл.3 и 4.
1193137
Таблица 2
92
10
П р и м е ч а н и е. Составы 7 и 8 — известные $1), составы 9 и 10— известные Р27.
Таблица 3
4 . 5
7 8
1-40
72,4
2-30
66,7
25,5
54,5
5,8
79,1 25,5
2-30
68,3
59,9 5,3
5,4
26,0
2-30
4-00
68,8
62,2
80,0
5-30
25,0
2-15
69,7
74,3
58,3
l2,4
5-45
25,5
2-00
71,6
77,3
76,9
70,7
5-30
2-00
26,0
Таблица4
4,6
65,5
3,7
4,2
64,3
3,9
61,7
5 1
3,9 4,3
58,7
3,3
58,2
56,8
l2,7
12,9
