Устройство для гашения пены

Устройство для гашения пены

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ПЕНЫ, содержащее размещенный в аппарате вершиной вниз конус, укрепленный на вертикальном валу, и расположенный в полости конуса патрубок для подачи химического пеногасителя , отличающееся тем, что, с целью повышения дисперсности и равномерности распределения капель пеногасителя по сечению аппарата, и снижения таким образом его расхода оно снабжено отбойником, выполненным в виде обращенной к конусу большим основанием конической обечайки, укрепленной на конусе консольно и вьшолненной разрезной, и кольцом, жестко укрепленным на патрубке для подачи химического пеногасителя, СО при этом внутренняя поверхность обечайки и наружная поверхность кольца имеют выступы для придания колебательного движения обечайке в горизонтальной плоскости.

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (l9) (1l) (51) 4

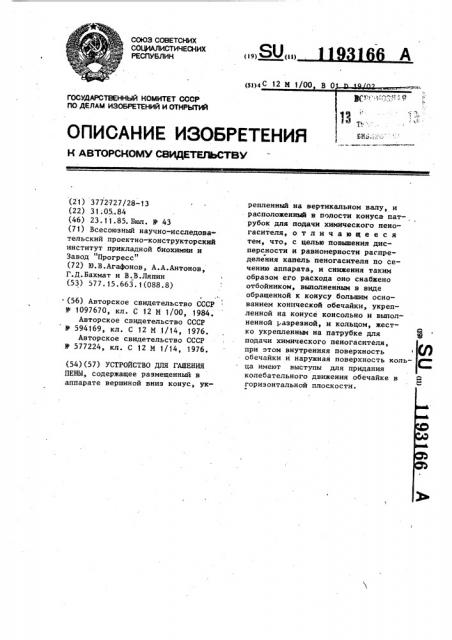

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3772727/28-13 (22) 31.05..84 (46) 23. 11.85. Бюл. Ир 43 (71) Всесоюзный научно.-исследовательский проектно-конструкторский институт прикладной биохимии и

Завод "Прогресс" (72) Ю.В.Агафонов, А.А.Антонов, Г.Д.Бахмат и В.В.Ляпин

l (53) 577. 15.663. 1(088.8) (56) Авторское свидетельство СССР

М 1097670, кл. С 12 M 1/00, 1984.

Авторское свидетельство СССР Ф 594169, кл. С 12 М 1/14, 1976.

Авторское свидетельство СССР

Я 577224, кл. С 12 М 1/14, 1976. (54)(57) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ

ПЕНЫ, содержащее размещенный в аппарате вершиной вниз конус, укрепленный на вертикальном валу, и расположенный в полости конуса патрубок для подачи химического пеногасителя, о т л и ч а в щ е е с я тем, что, с целью повышения дисперсности и равномерности распределения капель пеногасителя по сечению аппарата, и снижения таким образом его расхода оно снабжено отбойником, выполненным в виде обращенной к конусу большим основанием конической обечайки, укрепленной на конусе консольно и выполненной разрезной, и кольцом, жестко укрепленным на патрубке для PQ подачи химического пеногаситаля, при этом внутренняя поверхность обечайкн н наружная поверхность кольца имеют выступы для придания колебательного движения обечайке в с горизонтальной плоскости.

1193166

На внутренней поверхности отбойника 4 и на наружной поверхности кольца 7 выполнены один против другого выступы 9 и 10, соответственно меду собой при вращении вала. Конус

1 фиксируется на валу 2 при помощи хомута 11. Патрубок 3 для повышения жесткости скрепляется кронштейном

40

Изобретение относится к оборудованию для ведения технологических процессов, сопровождающихся обильным пенообразованием, в частности к устройствам в микробиоло- 5 гической промьппленности для подачи химического пеногасителя в аппарат °

Цель изобретения — повышение дисперсности и равномерности распределения капель пеногасителя по сечению аппарата и снижение таким образом его расхода..

На фиг.1 изображен аппарат с устройством для гашения пены, общий вид; на фиг.2 — устройство для гаше- 15 ния пены, продольный разрез; на фиг.3 — разрез А-А на фиг.2.

Устройство для гашения пены .состоит из размещенного. в аппарате вершиной вниз конуса 1, укреплен- 20 ного на вертикальном валу 2, например, мешалки, расположенного в полости конуса патрубка 3 для подвода химического пеногасителя, отбойника 4, выполненного в виде обращенной 25 к конусу 1 большим основанием конической обечайки 5 с разрезом и укрепI ленного на конусе консольно при помощи кронштейна 6, и кольца 7; жестко скрепленного с патрубком 3 при З0 помощи пластин 8 и установленного соосно валу 2.

12 с трубой 13 подачи газа в àïïàрат на аэрацию.

Устройство работает следующим образом.

При вращении вала 2 вместе с ним вращается конус 1 и отбойник 4.Консольное закрепление отбойника 4 и выполнение его разрезным дает конической обечайке отбойника определенную степень свободы в горизонтальной плоскости, что обеспечивает воэможность ее колебания при взамодействии выступов 9 на вращающемся отбойнике с выступами 10 на неподвижном кольце 7. Частота колебаний обечайки определяется скоростью вращения вала 2 и количеством выступов 9 и 10.

При возрастании уровня пены в аппарате выше допустимого по патрубку 3 подают конический пеногаситель, который попадает в полость конуса 1.

По наклонной поверхности конуса 1 пеногаситель отбрасывается в виде струек и крупных капель на внутреннюю поверхность отбойника 4. При столкновении летящих от среза вращающегося конуса 1 струек и капель с одновременно вращающейся и колеблющейся поверхностью отбойника 4 происходит их интенсивное дробление и разбрызгивание широким веером на поверхность пены, что вызывает ее быстрое разрушение.

Предлагаемое устройство для гашения пены позволяет повысить дисперность и равномерность распределения капель пеногасителя по сечению аппарата, что ведет к сокращению времени разрушения пены в аппарате, а следовательно, к снижению общего расхода химического пеногасителя.

1193166

Фиг.2

1193166 авиа 3

Составитель В.Покровский

Техред Л.Иикеш Корректор С.Шекмар

Редактор Н.Яцола

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 7232/27 Тираж 524 Подписное

ВНИИПЙ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
