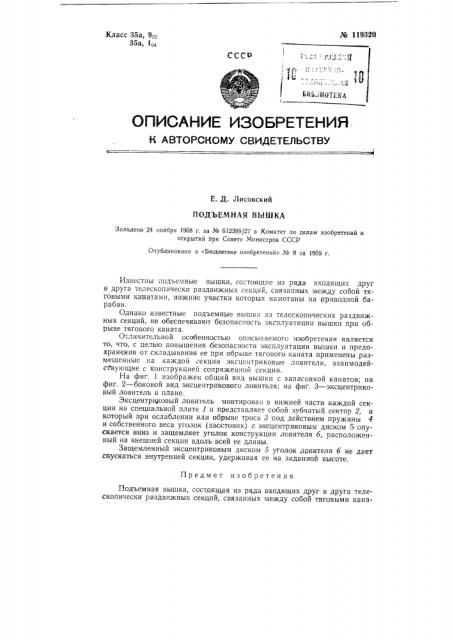

35а, 1о4

Я АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E. Д. Лисовский

ПОДЪЕМНАЯ ВЫШКА

Заявлено 24 ноября 1958 г. за № 612399/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 8 за 1959 г.

Известны подъемные вышки, состоящие из ряда входящих друг в друга телескопически раздвижных секций, связанных между собой тяговыми кадатами, нижние участки которых намотаны на приводной барабан.

Однако известные подъемные вышки из телескопических раздвижных секций, не обеспечивают безопасность эксплуатации вышки при обрыве тягового каната.

Отличительной особенностью описываемого изобретения является то, что, с целью повышения оезопасности эксплуатации вышки и предохранения от складывания ее при обрыве тягового каната применены размещенные па каждой секции эксцентриковь|е ловители, взаимодействующие с конструкциеи сопряженной секции.

На фиг. 1 изображен общий вид вышки с запасовкой канатов; на фиг. 2 — боковой вид эксцентрикового ловителя; на фиг, 3 — эксцентриковый ловитель в плане.

Эксцентриковый ловитель MQHTHpoBBi(в нижней части каждой секции на специальной плите 1 и представляет собой зубчатый сектор 2, в который при ослаблении или обрыве троса 8 под действием пружины 4 и собственного веса уголок (хвостовик) с эксцентриковым диском 5 опускается вниз и защемляет уголок конструкции ловителя б, расположенный на внешней секции вдоль всей ее длины.

Защемленный эксцентриковым диском 5 уголок ловителя 6 не дает спускаться внутренней секции, удерживая ее на заданной высоте.

Предмет изобретения

Подъемная вышка, состоящая из ряда входящих друг в друга телескопически раздвижных секций, связанных между собой тяговыми кана№ 119320 тами, нижние участки которых намотаны на приводной барабан, отл ич а ю щ а я с я тем, что, с целью повышения безопасности эксплуатации вышки и предохранения от складывания ее при обрыве тягового каната применены размещенные на каждой секции эксцентриковые ловители, взаимодействующие с конструкцией сопряженной секции, У
