Реферат



КОМПЛЕКСНЬЙ СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ из полимербетона, включающий объединенные в армоблок низкодеформативные вкладьши, размещенное в сжа. той зоне, и суперлегкие вкладьши, соединенные арматурными стержнями, о, тличающийся тем, что. с целью повьшения жесткости и долговечности , а также снижения материало емкости, армоблок элемента снабжен выполненными на всю ширину сечения трещиностойкими вставками с выпусками стержней, образующих продольную, поперечную и наклонную арматуру, а низкодеформативные вкладыши объединены в непрерывную систему ломаного очертания и имеют пазы, в которых закреплены арматурные стержни.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11)

1 1) 4 Е 04 С 3/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССОР

Г1О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3744369/29-33 (22) 25,05.84 (46) 23.11.85. Бюл. Р 43 (71) Московский ордена Ленина и ордена Трудового Красного Знамени институт инженеров железнодорожного транспорта (72) С, С. Дав )дов, А. А, Решетняк и А, С. Жиров (53) 624.016(088.8) (56) Авторское свидетельство СССР

1Г 761678, кл. E 04 С 3/00, 1975.

Авторское свидетельство СССР

Р 779537, кл. Е 04 С 3/00, 1977. (54)(57) КОМПЛЕКСНЫЙ СТРОИТЕЛЬНЫЙ

ЭЛЕМЕНТ из полимербетона, включанкций объединенные в армоблок ниэкодеформативные вкладыши, размещенные в сжа-. той зоне, и суперлегкие вкладыши, <соединенные арматурными стержнями, о. т л и ч а ю шийся тем, что, с целью повышения жесткости и долговечности, а также снижения материалоемкости, армоблок элемента снабжен выполненными на всю ширину сечения трещиностойкими вставками с выпусками стержней, образующих продольную, поперечную и наклонную арматуру, а низкодеформативные вкладыши объедине" ны в непрерывную систему ломаного очертания и имеют пазы, в которых закреплены арматурные стержни.

1 ll932

Изобретение относится к области строительства, и может быть использовано в качестве химически стойких несущих строительных конструкций, работающих в агрессивных средах на из/ гиб и внецентренное сжатие.

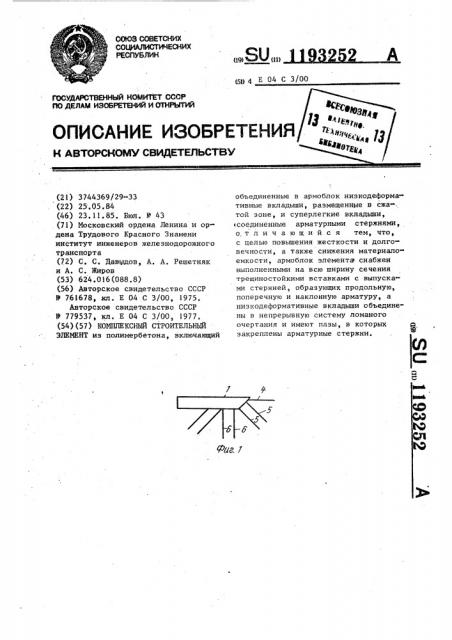

Цель изобретения - повышение жесткости и долговечности, а также снижение материалоемкости, На фиг. 1 изображена трещиностой- 10 кая вставка опорной части элемента с арматурными выпусками; на фиг. 2непрерывная система жестких"вкладышей

1 на фиг, 3 — трещиностойкая вставка . пролетной части элемента; на фиг. 4— продольный разрез комплексного элемента; на фиг. 5 - разрез А-А на фиг. 4; на фиг. 6 — разрез Б-Б на фиг. 4.

Элемент содержит расчетно-армиро- 2О ванные трещиностойкие вставки ) и 2, из полимербетона повышенной растяжи52 мости, которые объединены с непрерыв ной системой ломаного очертания ниэкодеф рмативных вкладышей 3 посред— ством закрепления продольных 4, наклонных 5, поперечных 6 арматурных выпусков вставок в пазах 7 вкладышей..

В наименее загруженных зонах элемента расположен суперлегкий вкладыш 8.

Весь армоблок кроме трещиностойких

1 вставок, омоноличен полимербетоном

9. Такое выполнение комплексного строительного элемента позволяет повысить его жесткость за счет использования непрерывной системы жест ких вкладышей и повышения трещиностойкости, долговечность за счет использования специальных трещиностойких вставок, снизить материалоемкость за счет более полного использования прочностных свойств матерна ла вкладыша и продольной арматуры при восприятии поперечной силы.

1)93252
