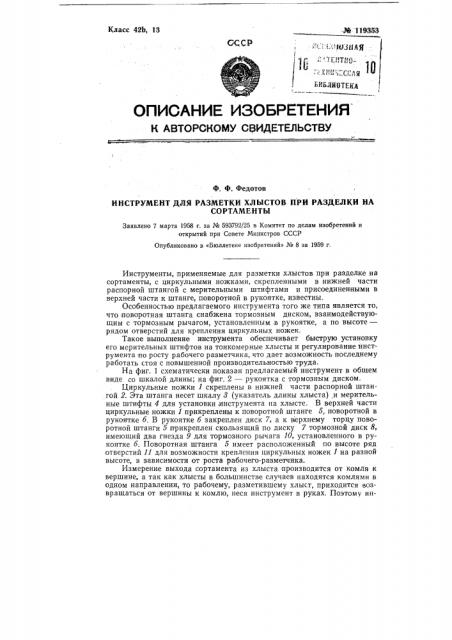

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Ф. Ф. Федотов

ИНСТРУМЕНТ ДЛЯ РАЗМЕТКИ ХЛЫСТОВ ПРИ РАЗДЕЛКИ НА

СОРТАМЕНТЫ

Заявлено 7 марта 1958 г. за № 593792/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 8 за 1959 r.

Инструменты, применяемые для разметки хлыстов при разделке на сортаменты, с циркульными ножками, скрепленными в нижней части распорной штангой с мерительными штифтами и присоединенными в верхней части к штанге, поворотной в рукоятке, известны.

Особенностью предлагаемого инструмента того же типа является то, что поворотная штанга снабжена тормозным диском, взаимодействующим с тормозным рычагом, установленным в рукоятке, а по высоте— рядом отверстий для крепления циркульных ножек.

Такое выполнение инструмента обеспечивает быструю установку его мерительных штифтов на тонкомерные хлысты и регулирование инструмента по росту рабочего разметчика, что дает возможность последнему работать стоя с повышенной производительностью труда.

На фиг. 1 схематически показан предлагаемый инструмент в общем виде со шкалой длины; на фиг. 2 — рукоятка с тормозным диском.

Циркульные ножки 1 скреплены в нижней части распорной штангой 2. Эта штанга несет шкалу 8 (указатель длины хлыста) и мерительные штифты 4 для установки инструмента на хлысте. В верхней части циркульные ножки 1 прикреплены к поворотной штанге 5, поворотной в рукоятке б. В рукоятке б закреплен диск 7, а к аерхнему торцу поворотной штанги 5 прикреплен скользящий по диску 7 тормозной диск 8, имеющий два гнезда 9 для тормозного рычага 10, установленного в рукоятке б. Поворотная штанга 5 имеет расположенный по высоте ряд отверстий 11 для возможности крепления циркульных ножек 1 на разной высоте, в зависимости от роста рабочего-разметчика.

Измерение выхода сортамента из хлыста производится от комля к вершине, а так как хлысты в большинстве случаев находятся комлями в одном направлении, то рабочему, разметившему хлыст, приходится 803вращаться от вершины к комлю, неся инструмент в руках. Поэтому ин№ .1 1::9363 струмент до начала работы регулируют при помощи отверстий 11 на уровне руки рабочего.

Измерение производят путем шагания штифтами 4 по хлысту. Торможение при помощи тормозного диска 8 и рычага 10 дает возможность быстро и точно устанавливать штифты 4 на хлыст, особенно на тонкомерный хлыст. Штифт 12 дает возможность установить инструмент при измерении хлыста, расположенного кривой частью (горбом) кверху.

Предмет изобретения

1. Инструмент, применяемый для разметки хлыстов при разделке на сортаменты, с циркульными ножками, скрепленными в нижней части распорной штангой, несущей шкалу длины и мерительные штифты, и присоединенными в верхней части к штанге, поворотной в рукоятке, отличающийся тем, что, с целью обеспечения быстрой установки мерительных штифтов на тонкомерные хлысты, поворотная штанга снабжена тормозным диском, взаимодействующим с тормозным рычагом, 2, Инструмент по п. 1, о тли ч а ю щ ий с я тем, что, с целью его peyc aosmz гулирования по росту рабочего, поворотная штанга снабжена по высоте рядом: отверстий для. крепления циркульных ножек.
