Однокомпонентный электрографический проявитель

Однокомпонентный электрографический проявитель

Иллюстрации

Показать все

Реферат



ОДНОКОШОНЕНТНЫЙ ЭЛЕКТРОГРАФИЧЕСКИЙ ПРОЯВИТЕЛЬ, содержащий эфир целлюлозы, продуктоксиэтилирования торфяного или буроугольного битумов,, сажу, поверхностно-активное вещество и магнетит , отличающийс я тем,- что,с целью повьппения качестна проявителя путем уменьшения его гигроскопичности, он дополнительно содержит латекс сополимера бутадиена со стиролом и сшивающий агентфрсфорнокислый гексаметилентетрамин, при следующем соотношении компонентов , мас.% : Эфир целлюлозы 5-10 Продукт оксиэтилирования торфяного или буроугольного битумов 14-30 Сажа3-4 Поверхностно-активное вещество0,25-2,5 Латекс сополимера бутаQ S диена со стиролом З-Ю ел Смешиваюпщй агент - фосфорнокислый гексаметилентетрамин0 ,1-0,2 Магнетит Остальное

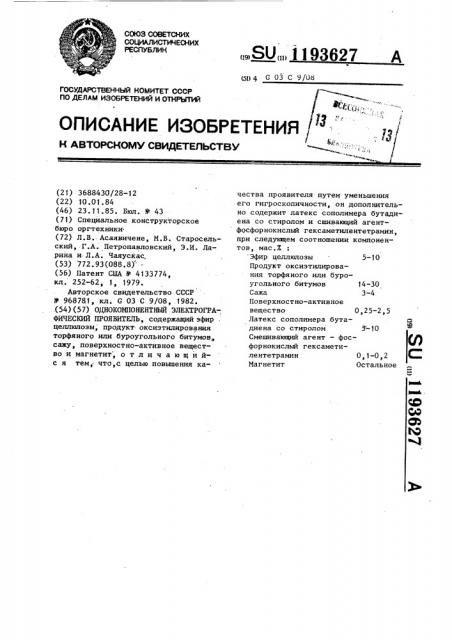

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1193627

G 03 С 9/08

)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

14-30

3-4

S -10

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3688430/28-12 (22) 10.01.84 (46) 23.11.85. Бюл. 9 43 (71) Специальное конструкторское бюро оргтехники. (72) Л.В. Асаявичене, М.В. Старосельский, Г.А. Петропавловский, Э.И. Ларина и Л.А. Чаяускас. (53) 772.93(088.8) (56) Патент США 9 4133774, кл. 252-62, 1, 1979.

Авторское свидетельство СССР

У 968781, кл. С 03 С.9/08,.1982. .(54)(57) ОДНОКОИПОНЕНТНЫЙ ЭЛЕКТРОГРА-, ФИЧЕСКИЙ ПРОЯВИТЕЛЬ, содержащий эФир . целлюлозы, продукт оксиэтилирования торфяного или буроугольного битумов,, сажу, поверхностно-активное вещество и магнетит, о т л и ч а ю щ и йс я тем; что,с целью повьппения качества проявителя путем уменьшения

его гигроскопичности, он дополнительно содержит латекс сополимера бутадиена со стиролом и сшивающий агентфосфорнокислый гексаметилентетрамин, при следующем соотношении компонентов, мас.X. Эфир целлюлозы 5-10

Продукт оксиэтилирования торфяного или буроугольного битумов

Сажа

Поверхностно-активное вещество 0,25-2,5

Латекс сополимера бутадиена со стиролом

Смешивающий агент — фосфорнокислый гексаметилентетрамин 0,1-0,2

Магнетит Остальное

1193627

Поверхностно-активное вещество 0,25-2, 5

Латекс.сополимера бутадиена со стиролом

Смешивающий агент— фосфорнокислый гексаметилентетрамин 0,1-0,2

Иагнетит Остальное

5-10

Пример 1. Однокомпонентный электрографический проявитель содержит, мас.Х

Эфир целлюлозы (карбоксиметилцеллюлоза) 10

Продукт оксиэтилирования торфяного или бугоугольного битумов

Сажа

Поверхностно-активное вещество (дикалиевая соль бис-(2-этилгексенил сукциноил) октаглиперида2-э тилгексенилянтар ной кислоты (сиачиватель

СВ-133) 0,5

Латекс сополимера бутадиена и стирола

Сшивающий агент (фосфорнокислый гексаметилентетрамин) .. О, 1

Иагнетит 50,4

Электрографический проявитель го- товят следующим образом.

30i0

4,0

5 0

Изобретение относится к однокомпо нентному электрографическому проявителю, используеммому для проявления скрытого электростатического изображения, например, способом магнитной кисти, и может найти применение в электрофотографии.

Цель изобретения — повышение качества проявителя путем уменьшения его гигроскопичности.

Предлагаемый однокомпонентный электрографический проявитель содержит эфир целлюлозы, продукт оксиэтилирования торфяного или буроугольного битумов, сажу, поверхностно-активное вещество, сополимер бутадиена и стирола и сшивающий агент — фосфорнокислый гексаметилентетрамин при следующем соотношении компонентов, мас.7

Эфир целлюлозы S-1О

Продукт оксиэтилирования торфяного или буроугольного битумов 14-30

Сажа 3-4

Берут 500.мл 27-ного водного раствора карбоксиметилцеллюлозы (КИЦ) (10,0 мас,X) при перемешивании вводят О, 1 г (О, 1 мас .7) сшивающего аген5, та — фосфорнокислого гексаметнлентетрамина (ГИТА), Затем в раствор добавляют 10,0 r (5,0 мас.7) латекса сополимера бутадиена и стирола.Параллельно готовят сажевую суспензию, для чего 4,0 (4,0 мас.7) сажи заливают 50 мл (0,5 мас.Х) 1Х-ного водного раствора дикалиевой соли бис-(2-этилгексенилсукциноил)октаглиперида-2этилгексенилянтарной кислоты (смачи15 ватель СВ-133) и диспергируют на ультразвуковой установке. Продиспергированную сажную суспензию вводят при перемешивании в приготовленный выше раствор, затем добавляют магне20 тит в количестве 50,4 мас,Х, предварительное смоченный 200 мл (30,0,мас.X)

15Х-ной водной эмульсий продуктов оксиэтилирования торфяного или буроугольного битумов. Смесь перемеши25 вают в течение 2 мин и разбавляют водой до получения 10-11Х-ной суспензии.

Затем суспензию высушивают распылением с помощью центробежного дис30 ка диаметром 50 мм со скоростью вращения диска t8000-25000 об/мин. Температура воздуха, входящего в камеру, 160-190 С, выходящего из камеры о о

40-90 С.

35 Пример 2. Проявитель готовят, как в примере 1, только вместо КИЦ вводят оксиэтилцеллюлозу (ОЭЦ), а латекс SKG-65/3 берут в количестве

15,2 г (7,6 мас.X), сшивающий аген40 та ГИТА 0,15 г (0,15 мас.7), магнетит 47,75 мас.X.

Пример 3. Проявитель готовят, как в примере 1, только латекс

БКС-65/3 берут в количестве 20,0 r

45 (1.0,0 мас.Х), сшивающий агент ГИТА

0,2 г (0,2 мас.Х), магнетит

45,7 мас.Х.

Пример 4. Проявитель готовят, как в примере 1, при следующем

50 изменении содержания компонентов, г (мас. ): ОЭЦ 5,0 (5,0); сажа - 3,0 (3,0); смачиватель СВ-133 0,25 (0,25); продукт окснэтилирования торфяного или буроугольного битумов 25 (25) и

55 магнетит 61,65 мас, .

Пример 5. Проявитель готовят, как в примере 1, при следующем изменении содержания компонентов, 1193627

Составитель Э. Рамзова

Техред С.Мигунова Корректор-С. Черни

Редактор В, Петраш

Заказ 8118 Тираж 447

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал mIII "Патент", r. Ужгород, ул. Проектная, 4

r (мас.X): латекс БСК-65/3 15,0 (7,5); ОЭЦ 7,5 (7,5); сажи 3,5 (3,5); продукт оксиэтилирования буроугольно- го или торфяного битумов 14,0 (14,0) и магнетит 66,9 мас.X. 5

Пример 6. Проявитель готовят, как в примере 1, при следующем изменении содержания компонентов, r (мас.X): латекс БСК-65/3 12,0 (6,0); смачиватель СВ-133 1,25 10 (1,25) и магнетит 48,65 мас.X.

Пример 7. Проявитель готовят по методике, указанной в примере 1, с увеличением количества смачивателя СВ-133 до 2,5 r (2,5 мас.Ж) 15 и при содержании магнетита 48,4 мас.X.

Полученные проявители отличаются пониженной гигроскопичностью, что улучшает их сыпучесть и обеспечивает формирование более стабильной магнитной кисти на проявляющем валу устройства проявления. Это позволяет достигнуть улучшения читаемости. Наличие латекса БСК-65/3 приводит к повышению оптической плотности изображения на копии.

Таким образом, введение латекса и сшивающего агента приводит к уменьшению гигроскопичности и обеспечивает улучшение одного из основных показателей качества изображения — оптической плотности.
