Преобразователь интервалов времени в код

Преобразователь интервалов времени в код

Иллюстрации

Показать все

Реферат



ПРЕОБРАЗОВАТЕЛЬ. ИНТЕРВАЛОВ ВРЕМЕНИ В КОД, содержащий триггер, элемента совпадения, счетчик и генератор тактовых импульсов, выход Kqторого соединен с первым входом эла . мента совпадения и со счетным входом счетчика, первый вход триггера соединен с входной шиной, а выход - с вторым входом элемента совпадения, о тличающийся тем, что, с целью повьшения быстродействия и надежности , в него введены регистр, элемент задержки, первый и второй блоки ключей и дополнительный счетчик , вход которого соединен с выходом элемента совпадения, а выходы через первый блок ключей - с соответствующими входами регистра,- выходы которого подключены к вьпсодной шине и через второй блок ключей К соответствующим установочным входам счетчика, выход старшего.разряда которого соединен с вторым входом триггера, управляющими входами первого блока ключей и с входом элемента задержки, выход которого соединен с управляющими входами второго блока ключей и с установочным входом дополнительного счетчика.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) ш H 03 M 5/00

KK(N38 -q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3740262/24-24 (22) 16.05.84 (46) 23.11.85. Бюл. № 43 (71). Пермский политехнический институт (72) В.П. Дурнев, Е.Л. Кон, Н.Н. Матушкин и А.А. Южаков (53) 621.31.76(088.8) (56) Авторское свидетельство СССР

¹- 748858,.кл. Н ОЗ.К 13/02, 16.01.78.

Авторское свидетельство СССР

¹ 268039, кл. Н 03 К 13/02, 20.01.69. (54) (57) ПРЕОБРАЗОВАТЕЛЬ. ИНТЕРВАЛОВ

ВРЕМЕНИ В КОД, содержащий триггер, элемента совпадения, счетчик и генератор тактовых импульсов, выход которого соединен с первым входом эле,мента совпадения и со счетным входом счетчика, первый вход триггера соединен с входной шиной, а выход — с вторым входом элемента совпадения, о тл и ч а ю шийся тем, что, с це-. лью повышения быстродействия и надежности, в него введены регистр, элемент задержки, первый и второй. блоки ключей и дополнительный счетчик, вход которого соединен с выходом элемента совпадения, а выходы через первый блок ключей — с соответствующими входами регистра; выходы которого подключены к выходной шине и через второй блок ключей к соответствующим установочным входам счетчика, выход старшего. разряда которого соединен с вторым входом триггера, управляющими входами первого блока ключей и с входом элемента задержки, выход которого соединен с управляющими входами второго блока ключей и с установочным входом дополнительного счетчика.

119

Изобретение относится к автоматике и вычислительной технике.

Цель изобретения — повышение быст. родействия и надежности.

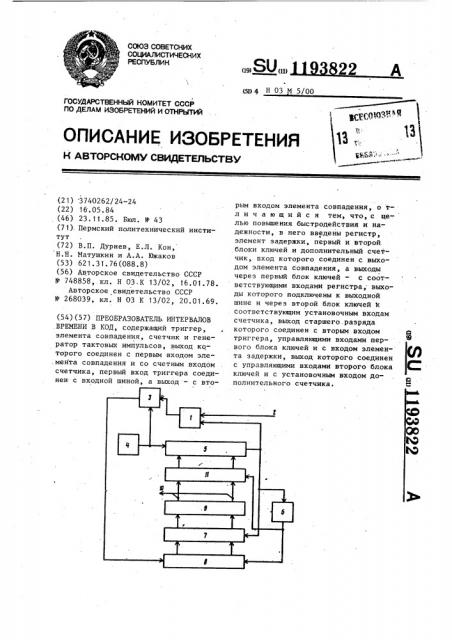

На чертеже представлена структурная схема преобразователя интервалов времени в код.:

Устройство содержит триггер 1, первый вход которого соединен с входной шиной 2, элемент 3 совпадения, первый вход которого соединен с выходом генератора 4 тактовых импульсов и счетным входом счетчика 5, а второй вход — с выходом триггера 1, выход старшего разряда счетчика 5 соединен с вторым входом триггера 1, элементом 6 задержки и управляющими входами первого блока 7 ключей. Вход дополнительного счетчика 8 соединен с выходом элемента 3, а выход через первый блок 7 — с входами регистра 9, выходы которого соединены с выходной шиной 10 и через второй блок 11 ключей с установочными входами счетчика 5. Выход элемента 6 задержки соединен с управляющими входами блока 11 ключей и установочными входами счетчика 8.

Преобразователь интервалов времени в код функционирует следующим образом.

Преобразование интервала времени в код осуществляется по формуле

N(aT„) - f,„aÒ„, 40

2" — Яь

Т -hT о Х

9 и} э — то в и

2 -Ма у т „= н(ат„).

Поскольку Т

2 ьтх откуда Нь= эм

Таким образом, код на шине 10

50 пропорционален приращению периода измеряемого сигнала. Формирование выходного кода на шине 10 осуществляется в теченйе времени счета счетчика 8 и заканчивается в момент появления импульса с выхода счетчика 5. щцщПИ Заказ 7325/59 Тираж 871 - Подписное

Фялнал ППП Пвтент, г.ужгород, ул.Проектная, 4 где И(АТ ) — код, пропорциональный приращению периода входного сигнала; причем Т ь T, — приращение периода входного сигнала; о — база (интервал времени), относительно которой идет отсчет приращения;

Т„ — период входного сигнала;

f =соьй - частота генератора так товых импульсов.

Очередной цикл преобразования начинается с приходом импульса входного сигнала, который, поступая по шине 2 на триггер 1, устанавливает его,.в "1". Элемент 3 совпадения от3822 2. крывается. Импульсы с генератора 4 тактовых импульсов поступают на счетный вход счетчика 5 и через блок 3 совпадения на дополнительный

5 счетчик 8. Счетчик 8 продолжает считать до тех пор, пока на выходе счетчика 5 не появляется, импульс. Этот импульс закрывает блок 3 совпадения, 10 устанавливая триггер 1 в "0", и переэ писывает содержимое счетчика 8 через первый блок 7 ключей в регистр 9.

Затем через время, определяемое элементом 6 задержки, содержимое

15 счетчика 8 гасится, а содержимое регистра 9 переписывается через второй блок 11 ключей в счетчик 5.

Цикл преобразования заканчивается. В регистре 9 записан код, пропорцио20 нальный приращению периода.

С выхода счетчика 5 .снимается сигнал, период которого (T,) определяется как

25 т,Й". Ns э где Т, — период сигнала, формируемого с выхода счетчика 5; — емкость счетчика 5;

30 — код, записанный в счетчик.

8 и переписываемый в регистр 9:

Величина Т определяется величиной N ь, вводимой в счетчик. 5 с выходов регистра 9.

В установившемся режиме Т = Т1 код, формируемый в счетчике 8 (код в регистре 9), пропорционален приращению измеряемого периода т„ = т,
