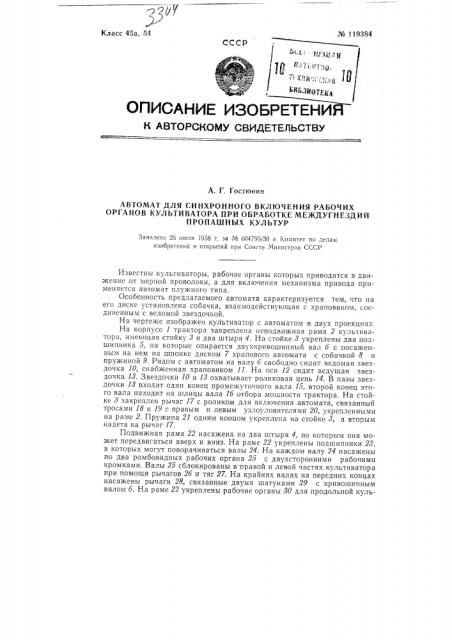

ОПИСАНИЕ ИЗО н лвтоеском свидктельству

А. Г. Гостюнин

АВТОМАТ ДЛЯ СИНХРОННОГО ВКЛЮЧЕНИЯ РАБОЧИХ

ОРГАНОВ КУЛЬТИВАТОРА ПРИ ОБРАБОТКЕ МЕ)КДУГНЕЗДИЙ

ПРО ПАШНЫХ КУЛЬТУР

Заявлено 26 июля 1958 г, за Иа б04795/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны культиваторы, рабочие органы которых приводятся в движение от мерной проволоки, а для включения механизма привода применяется автомат плужного типа.

Особенность предлагаемого автомата характеризуется тем, что на его диске установлена собачка, взаимодействующая с храповиком, соединенным с ведомой звездочкой.

На чертеже изображен культиватор с автоматом в двух проекциях

На корпусе 1 трактора закреплена неподвижная рама 2 культиватора, имеющая стойку 8 и два штыря 4. На стойке 8 укреплены два подшипника 5, на которые опирается двухкривошипный вал 6 с посаженным на нем на шпонке диском 7 храпового автомата с собачкой 8 и пружиной 9. Рядом с автоматом на валу б свободно сидит ведомая звездочка 10, снабженная храповиком 11. На оси 12 сидит ведущая звездочка 18. Звездочки 10 и 18 охватывает роликовая цепь 14. В пазы звездочки 18 входит один конец промежуточного вала И, второй конец этого вала находит на шлицы вала 1б отбора мощности трактора. На стойке 8 закреплен рычаг 17 с роликом для включения автомата, связанный тросами 18 и 19 с правым и левым узлоуловителями 20, укрепленными на раме 2. Пружина 21 одним концом укреплена на стойке 8„а вторым надета на рычаг 17.

Подвижная рама 22 насажена на два штыря 4, по которым она может передвигаться вверх и вниз. На раме 22 укреплены подшипники 28, в которых могут поворачиваться валы 24. На каждом валу 24 насажены по два ромбовидных рабочих органа 2о с двухсторонними рабочими кромками. Валы 25 сблокированы в-правой и левой частях культиватора при помощи рычагов 2б и тяг 27. На крайних валах на передних концах насажены рычаги 28, связанные двумя шатунами 29 с кривошипным валом б. На раме 22 укреплены рабочие органы 80 для продольной куль¹ 119384 тивации. Рама 22 подвешена на двух серьгах 81 шарниров 82 к двум рычагам 88 гидроподъемника 84 трактора. В работе рычаг узлоуловителя

20 скользит вдоль мерной проволоки 85.

Перед началом работы устанавливают мерную проволоку и приспособления для ее механического и автоматического переноса.

Тракторист, введя трактор в борозду, включает гидраподъемник и рычагами 83 опускает раму 22 вниз по штырям 4, заглубляя рабочие органы на заданную глубину и заправляет в узлоуловитель мерную проволоку. Узел проволоки, находящийся наравне с гнездом растений, толкает рычаг узлоуловителя 20, который через тро" 18 или 19 выводит ролик 17 рычага из впадины диска 7 автомата. Пружина 9 вводит зуб собачки 8 в зацепление с вращающимся храповиком 11, который получает вращение от вала 15 через звездочки 13 и 10 и роликовую цепь 14. Храповик ведет диск 7 автомата и двухкривошипный вал б. Сделав полоборота, диск 7 наталкивается на ролик рычага 17, который отбрасывает собачку и выводит ее зуб из храповика 11. Вал 6 останавливается, а ролик рычага 17 замыкает автомат.

При вращении кривошипы толкают или тянут шатуны 29, рычаги

28, тяги 27 и поворачивают валы 24 в подшипниках 28. Узлоуловитель снова упирается в узел, включает автомат и рабочие органы возвращаются в первоначальное положение.

Предмет изобретения

Автомат для синхронного включения рабочих органов культиватора при обработке междугнездий пропашных культур, отличающийся тем, что, с целью уменьшения частоты включения и износа деталей, на его диске установлена собачка, взаимодействующая с храповиком, соединенным с ведомой звездочкой.
