Способ изготовления однослойной двухсторонней прокладки для златобитного производства

Иллюстрации

Способ изготовления однослойной двухсторонней прокладки для златобитного производства (патент 119426)
Способ изготовления однослойной двухсторонней прокладки для златобитного производства (патент 119426)
Показать все

Реферат

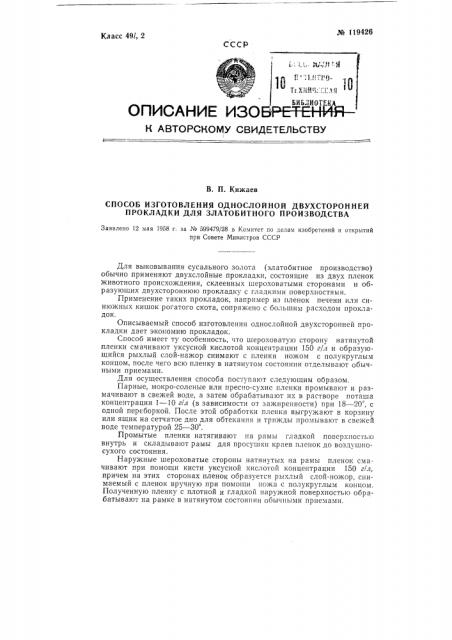

J@ 119426

Класс 491, 2

СССР

ОПИСАНИЕ ИЗОБРЕЕЕЙИЯ—

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. П. Кижаев

СПОСОБ ИЗГОТОВЛЕНИЯ ОДНОСЛОЙНОЙ ДВУХСТОРОННЕЙ

ПРОКЛАДКИ ДЛЯ ЗЛАТОБИТНОГО ПРОИЗВОДСТВА

Заявлено 12 мая 1958 г. за № 599479/28 в Комитет по делам изобретений и открытий нри Совете Министров СССР

Для выковывания сусального золота (златобитное производство) обычно применяют двухслойные прокладки, состоящие из двух пленок животного происхождения, склеенных шероховатыми сторонами и образующих двухстороннюю прокладку с гладкими поверхностями.

Применение таких прокладок, например из пленок печени или синюжных кишок рогатого скота, сопряжено с большим расходом прокладок, Описываемый способ изготовления однослойной двухсторонней прокладки дает экономию прокладок.

Способ имеет ту особенность, что шероховатую сторону натянутой пленки смачивают уксусной кислотой концентрации 150 г/л и образующийся рыхлый слой-нажор снимают с пленки ножом с полукруглым концом, после чего всю пленку в натянутом состоянии отделывают обычными приемами.

Для осуществления способа поступают следующим образом.

Парные, мокро-соленые или пресно-сухие пленки промывают и размачивают в свежей воде, а затем обрабатывают их в растворе поташа концентрации 1 — 10 г/л (в зависимости от зажиренности) при 18 — 20, с одной переборкой. После этой обработки пленки выгружают в корзину или ящик на сетчатое дно для обтекания и трижды промывают в свежей воде температурой 25 — 30 .

Промытые пленки натягивают на рамы гладкой поверхность1о внутрь и складывают рамы для просушки краев пленок до воздушносухого состояния.

Наружные шероховатые стороны натянутых на рамы пленок смачивают при помощи кисти уксусной кислотой концентрации 150 г/л, причем на этих сторонах пленок образуется рь1хлый слой-ножор, снимаемый с пленок вручную при помощи ложа с полукруглым концом.

Полученную пленку с плотной и гладкой наружной поверхностью обрабатывают на рамке в натянутом состоянии обычными приемами. № 119426

Предмет изобретения

Способ изготовления однослойной двухсторонней прокладки для златобитного производства, отличающийся тем, что, с целью экономии прокладок, например из печени или синюжных кишок рогатого скота, шероховатую сторону натянутой пленки смачивают уксусной кислотой концентрации 150 г/л и образующийся рыхлый слой-нажор снимают с пленки ножом с полукруглым концом, после чего всю пленку в натянутом состоянии отделывают обычными приемами.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б Кауфман Гр. 2!4

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1999

Подп. к печ. 31.III-59 r.

Тираж 810 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Эти приемы не составляют изобретения и заключаются в нанесении тампонами (ватой, обернутой марлей) на обе поверхности пленки раствора вишневого клея удельного веса 1,0060, или раствора гуммиарабика из аравийской камеди удельного веса 1,0060, или раствора того же удельного веса яичного белка. После нанесения первого слоя одного из указанных растворов на пленку ее подсушивают при 20 — 25 до воздушно-сухого состояния.

Затем на обе поверхности пленки наносят тампонами второй слой одного из указанных выше растворов или спиртовой раствор шеллака удельного веса 0,8265 концентрации 50 г/л и снова подсушивают пленку при 20 — 25 до воздушно-сухого состояния. После нанесения тампонами на обе поверхности подсушенной пленки третьего слоя раствора вишневого клея, гуммиарабика или яичного белка указанной концентрации и подсушки пленки-прокладки до воздушно-сухого состояния прокладку срезают ножом с рамки и разрезают на куски требуемых размеров.

Готовые прокладки рассортировывают на три сорта, относя к первому тонкие прокладки без пороков, ко второму — прокладки средней толщины, не имеющие пороков, или с незначительными пороками, к третьему — прокладки разной толщины с пороками, препятствующими отнесению прокладок ко второму сорту.
