Опора для виноградных шпалер

Опора для виноградных шпалер

Иллюстрации

Показать все

Реферат



ОПОРА ДЛЯ ВИНОГРАДНЫХ ШЛА-ЛЕР , содержащая каркас из металлических прутков,- связанных между собой металлической оплеткой и бетоном, отличающаяся тем, что, с целью снижения трудоемкости установки столба и уменьшения материалоемкости , основание опоры, заглубляемое в грунт, выполнено в виде расширяющейся книзу многозаходной спирали , образованной нижними концами прутков, выступающими из бетонной надземной части опоры.

СОЮЗ СОВЕТСНИХ

СО1дИАЛИСТИЧЕСНИХ

PECflYSЛИН сю 4 А 01 G 17/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ1 Й

«

«::« а

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н *BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3735576/30-15 (22) 27.04.84 (46) 30.11.85. Бюл. У 44 .(71) Челябинский ордена Трудового

Красного Знамени институт механизации и электрификации сельского хозяй. ства (72) Л. С . Чертков и А. П. Никулин (53) 631.345.3(088.8) (56) Авторское свидетельство СССР

Н 978779 ° xn А 01 G 17/16в 1977 °

Авторское свидетельство СССР

В 126328, кл. А 01 G 17/14, 1959.

„,80„„1194326 А (54) (57) ОПОРА ДЛЯ ВИНОГРАДНИК 0ПИ »

ЛЕР, содержащая каркас иэ металлических прутков, связанных между со» бой металлической оплеткой и бетоном, отличающаяся тем, что, с целью снижения трудоемкости уста новки столба и уменьшения материалоемкости, основание опоры, эаглубляемое в грунт, выполнено в виде расширяющейся книзу многоэаходной спира» ли, образованной нижними концами прутков, выступающими нз бетонной надземной части опоры.

1194326

ВНИИПИ

Тираж 742

Заказ 7334/2

Подписное

Изобретение относится к сельскому хозяйству и предназначено для крепления виноградных кустов, а кроме того . может найти применение при установке ограждений легкого типа, различных дорожных знаков и т.п.

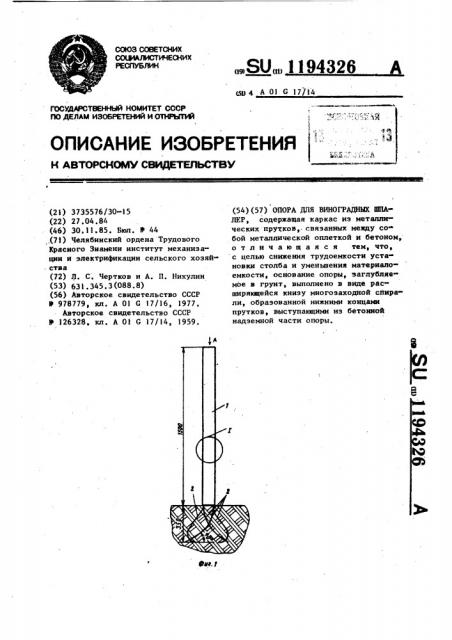

Целью изобретения является снижение трудоемкости установки столба и уменьшение материалоемкости, На фиг. 1 изображена опора для виноградных шпалер, общий вид; на фиг. 2 - узел Е на фиг. 1; на фиг. 3 — вид А на фиг. 1.

Опора для виноградных шпалер содержИт надземную часть в виде железобетонного стержня и основание 2.

Стержень 1 имеет каркас из металлических прутков 3, связанных между собой металлической оплеткой 4 и наполнителем-бетоном 5. Основание 2 Т опоры, заглубляемое в грунт, выполне-. но в виде расширяющейся книзу многоэаходной спирали, образованной нижними концами прутков 3, выступающими из железобетонного стержня l надземной части опоры.

Железобетонный стержень 1 имеет следующие габариты 100х100х2000 мм.

В качестве прутков 3 использован стальной пруток диаметром 10-15 мм.

Нижние концы прутков выступают иэ стержня 1 на 500-600 мм и образуют основание 2. Для изготовления опоры достаточно употребить четыре прутка

3. Пруткам в основании 2 придана фор ма спирали с переменным диаметром.

При этом непосредственно у окончания стержня 1 диаметр составляет

100 .мм с последующим его расширением до диаметра 500 мм. Такое переменное сечение основания 2 опоры выбрано иэ условий обеспечения ее устойчивости и наилучшего входа в грунт при завинчивании. Перепад в сечении основания 2 подобран экспериментально

Таким образом, винтообразное основание 2 столба представляет собой четырехзаходную спираль. При придании выступающим концам арматуры формы спирали высота основания составляет

300-350 мм, т.е. приблизительно 1/416 1/5 общей высоты опоры. Для лучшего входа основания 2 в грунт концы прутков 3 заострены путем их отрезки под углом 50-60 ..Для достижения большего срока службы опоры выступающие кон1$ цы прутков покрываются антикорроэионным покрытием (краска или пластмассы7.

Установка железобетонной опоры для виноградных шпалер осуществляется следующим образом.

После разметки поля в намеченных точках устанавливаются опоры при по» мощи машины — буровой установки. При этом вершину стержневой части опоры

25 закрепляют в захватывающем устройстве в вертикальном положении и опору подают по направлению к почве. Затем опоре придается вращение со скоростью 10 об/мин и она вводится в соуп прикосновение с грунтом основанием

2. Опора ввинчивается в грунт до тех пор, пока ее стержневая часть не соприкоснется с грунтом, после чего вращение прекращается и опора освобождается иэ захвата. Так заканчивается ее установка. Удаление опоры из грунта осуществляется в обратном порядке, т.е. путем выворачивания..

Вследствие выполнения основания ,О опоры в виде винта значительно снижается энергоемкость ее введения в грунт.
