Реферат



Класс 76b 16

СССР иьлиотил

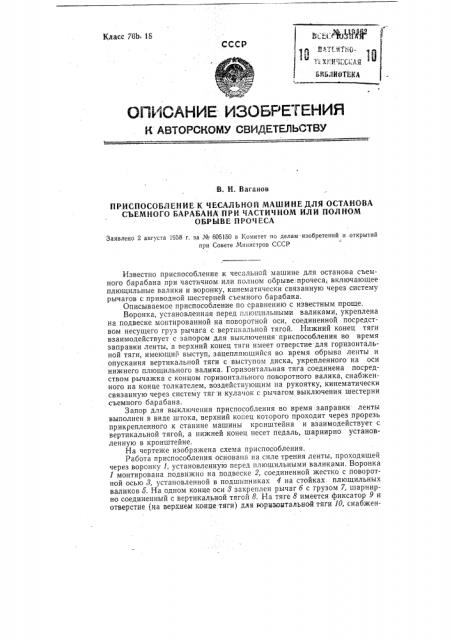

ОПИСАНИЕ- ИЗОБРЕ 1гЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Ваганов

ПРИСПОСОБЛЕНИЕ К ЧЕСАЛЬНОй МА1ЦИНЕ ДЛЯ ОСТАНОВА

СЪЕМНОГО БАРАБАНА HPИ ЧАСТИЧHÎM ИЛИ ПОЛНОМ

ОБРЫВЕ ПРОЧЕСА

Заявлено 2 августа 1958 г, за № 605150 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Известно приспособление к чесальной машине для останова съемного барабана при частичном или полном обрыве:.прочеса; включающее плющильные валики и воронку, кинематически связанную через систему рычагов с приводной шестерней съемного барабана.

Описываемое приспособление по сравнению с известным проще.

Воронка, установленная перед пл1ощильными валиками, укреплена на подвеске монтированной на поворотной оси, соединенной посредством несущего груз рычага с вертикальной тягой. Нижний конец тяги взаимодействует с запором для выключения приспособления во время заправки ленты, а верхний конец тяги имеет отверстие для горизонтальной тяги, имеющий выступ, зацепляющийся во время обрыва ленты и опускания вертикальной тяги с выступом диска, укрепленного на оси нижнего плющильного валика. Горизонтальная тяга соединена посредством рычажка с концом горизонтального поворотного валика, снабженного на конце толкателем, воздействующим на рукоятку, кинематически связанную через систему тяг и кулачок с рычагом выключения шестерни съемного барабана.

Запор для выключения приспособления во время заправки ленты выполнен в виде штока, верхний конец которого проходит через прорезь прикрепленного к станине машины крснштейна и взаимодействует с вертикальной тягой, а нижней конец несет педаль, шарнирно установленную в кронштейне.

На чертеже изображена схема приспособления.

Работа приспособления основана на силе трения ленты, проходящей через воронку 1, установленную перед плющильными валиками. Воронка

1 монтирована подвижно на подвеске 2, соединенной жестко с поворотной осью 8, установленной в подшипниках 4 на стойках плющильных валиков б. На одном конце оси 8 закреплен рычаг б с грузом 7, шарнирно соединенный с вертикальной тягой 8. На тяге 8 имеется фиксатор 9 и отверстие (на верхнем конце тяги) для юриаоытальной тяги 10, снабжен¹ 119462

Предмет изобретения

1. Приспособление к чесальной машине для останова съемного барабана при частичном или полнсм обрыве прочеса, включающее плющильные валики и воронку, кинематически связанную через. систему рычагов с приводной шестерней съемного барабана, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, установленная перед плющильными валиками ворснка укреплена на подвеске, монтированной на поворотной оси, соединенной посредством несущего груз рычага с вертикальной тягой, нижний конец которой взаимодействует с запором для выключения приспособления во время заправки ленты, а верхний конец имеет отверстие для горизонтальной тяги, имеющей выступ, зацепляющийся во время обрыва ленты и опускания вертикальнсй тяги с выступом диска, укрепленного на оси нижнего плющильного валика, и соединенной посредством рычажка с концом горизонтального поворотного валика, снабженного на конце толкателем, воздействующим на рукоятку, кинематически связанную через систему тяг и кулачок с рычагом выключения приводной шестерни съемного барабана.

2, Приспособление по п. 1, о т л и ч а ю щ е е с я тем, что запор для выключения приспособления во время заправки ленты выполнен в виде штока, верхний конец которого проходит через прсрезь прикрепленного к станине машины кронштейна и взаимодействует с вертикальной тягой, а нижний конец несет педаль, шарнирно установленную в кронштейне.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Р. Б. Кауфман Гр. 267

Информационно-издательский отдел, Объем 0,34 п. л. Зак. 2669

Поди. к печ. 4Л -59 г.

Тираж 660 Цена 50 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. ной выступом П. На оси 12 нижнего плющильного валика насажен диск

18 с выступом, взаимодействующим с выступом 11 тяги 10. Горизонтальная тяга 10 шарнирно связана с рычагом 14, закрепленным на конце горизонтального валика 15. На другом конце валика 15 укреплен толкатель 1б, вмнйЬдействующий на рукоятку 17, кинематически связанную через систему тяг и кулачок 18 с рычагом 19 выключения приводной шестерни съемного барабана

Для выключения приспособления во время заправки ленты в воронку 1 предназначен запор, выполненный в виде штока 20, взаимодействующего с вертикальной тягой 8 и проходящего через прорезь кронштейна 21, прикрепленного к станине чесальной машины. На нижнем конце штока 20 закреплена шарнирно педаль 22.

При прохождении через воронку 1 ленты нормального номера рычаг б находится в горизонтальном положении, тяга 8 псд действием силы своей тяжести стремится занять вертикальное положение, причем фиксатор 9 устанавливается против отверстия в столе 28. Выступ 11 тяги 10, конец которой удерживается тягой 8, находится на некотором расстоянии от выступа диска 18. Рукоятка 17, упираясь в стол 28, находится во включенном состоянии. Шток 20 занимает крайнее нижнее положение.

При частичном или полном обрыве ленты или ее утонении воронка 1 отклоняется назад. Тяга 8, опускаясь, вводит фиксатор в отверстие стола

2Ç. Диск 13 выступом находит на выступ 11 рычага 8, в результате чего валик 15 поворачивается, толкатель 1б отклоняет рукоятку 17 и приводная шестерня съемного барабана выключается.
