Реферат



СОСТАВ ЭЛЕКТРОДНОГО ПОКРЫТИЯ , содержащий мрамор, плавиковый шпат, рутил, ферромарганец, ферромолибден , о тличающийс я тем, что, с целью улучшения отделимости шлаковой корки при ианесении его на проволоку типа 01Х19Н15Г6М2АВ2, он дополнительно содержит железо, пoлeJaoй шпат и каолин при следующем соотношении компонентов, мас.%: 15-18 Мрамор 25-29 Плавиковый шпат 12-18 Рутил 10-15 Ферромар ганец 10-15 Железо 6-8 Ферромолибден 5-10 Полевой шпат 2-6 Каолин

09) (1!) СО!ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК (504 В 23 К 35 365.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

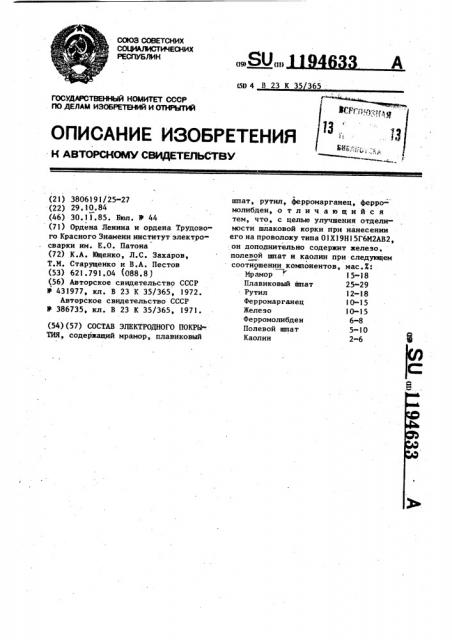

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

СР! .д:д.- цу

58+,- l &,. а (21) 3806191/25-27 (22) 29.)0.84 (46) 30.11,85. Бюл. 1! 44 (71) Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им. E.Î. Патона (72) К.А. Ющенко, Л.С. Захаров, Т.M. Старущенко и В.А. Пестов (53) 621.791..04 (088.8 ) (56) Авторское свидетельство СССР

Ф 431977, кл. В 23 К 35/365, 1972.

Авторское свидетельство СССР !! 386735, кл. В 23 К 35/365, 1971. (54)(57) СОСТАВ ЭЛЕКТРОДНОГО ПОКРЫ-.

ТНЯ, содержащий мрамор, плавиковый шпат, рутил, ферромарганец, ферромолибден, отличающийся тем, что, с целью улучшения отделимости шлаковой корки при нанесении

его на проволоку типа 01Х19Н15Г6М2АВ2, I он дополнительно содержит железо, полевой шпат и каолин при следующем соотношении компонентов, мас.X:

Мрамор 15-18

Плавиковьй шпат 25-29

Рутил 12-18

Ферромарганец !0-15

Железо 10-15

Ферромолибден 6-8

Полевой шпат 5-10

Каолин 2-6

20

15 18

Мрамор

Ппавиковый шпат

26 25 29

18 16 12

27

Рутил

Ферромарганец

Железо

Ферромолибден

Полевой шлат

10

l0

15

10

Каолин! 1.1

Изобретение относится к сварке, в частности к составам электродных покрытий для ручной дуговой сварKH

Целью изобретения является улучшение отделимости шлаковой корки.

Введение железа и увеличение содержания в покрытии ферросплавов при одновременном снижении содержания мрамора уменьшает окислительный потенциал покрытия и. тормозит реакции. взаимодействия между шлаком и металлом, что препятствует образованию химической связи на границе шлак-металл. При этом предотвра-. щается образование пригара на поверх" ности шва и улучшается отделимость шлаковой корки.

Введение полевого шпата н каолина улучшает формирование шва в вертикальном и потолочном положениях.

Выбранное соотношение шлакообразующих компонентов обеспечивает газовую и шлаковую защиту жидкого металла, устойчивое горение дуги, минимальное разбрызгивание.

Таким образом. установлено, что электрод в данном составе покрытия обеспечивает значительно лучшую отделимость шлаковой корки и отсутствие пригара на поверхности шва.

94633 1

Он позволяет выполнять сварку во всех пространственных положениях.

Пример. Для оценки сварочно-технологических свойств электродов б ши изготовлены опытные вариан ты электродов с сердечником из проволоки марки Св-01Х19Н!5Г6М2АВ2 диаметром 3 мм. Составы покрытий приведены в табл. 1. Коэффициент ве1© са покрытия составлял 0,4.

После изготовления электроды просушивали при 20 С в течение 24 ч, о а затем прокаливали при 400 С в течение 1 ч. Сваривали стыки стали ОН9

1 толщиной 12 мм. Сварка выполнялась на постоянном токе обратной полярности. Испытания показали, что электроды с составами покрытий по вариантам

1-3 (см. табл. 1 ) обеспечивают от2О сутствие пригара, хорошее формирова ние шва во всех пространственных положениях, легкую отделимость шлаковой корки (см. табл. 2, в которой представлены свойства электродов ). д Поры и трещины в металле шва отсутствуют. При содержании компонентов в покрытии, отличающемся от указанных пределов, на поверхности шва образуется пригар (электродное покрытие с составом по варианту 4 ), ухудшается формирование, в шве обнаруживаются поры (электродное покрытие с составом по варианту 5 ).

1194633

Площадь поверхности шва, покрытая пригаром, Х

20

0 0

5 5

Наличие пор в шве

Нет ;Нет

Нет

Есть

Нет

Составитель Н. Иванова

Редактор И. Циткина Техред Л.Мартяшова Корректор Г. Решетник

Заказ 7357/17 Тирвк 1085 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Качество формирования msa в вертикальном и потолочном полошеиии, балл

Таблица .2
