Реферат



1. ПОВОРОТНО-ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО, содержащее планшайбу с равномерно расположенными по ее периферии отверстиями под подпружиненный фиксатор, размещенный в корпусе, и гайковинтовой механизм прижима планшайбы к корпусу, отличающееся тем, что, с целью расширения технологических возможностей устройства, оно снабжено подпружиненними упорами по количеству отверстий в планшайбе, при этом планшайба установлена с возможностью вращения вокруг оси винта упомянутого механизма, а его гайка - ограниченного перемещения вдоль его оси, причем на гайке расположены равномерно по окружности упомянутые упоры с возможностью взаимодействия с фиксатором. 2. Устройство по п.1, о т л и (Л чающееся тем, что на фиксаторе вьшолнен скос.

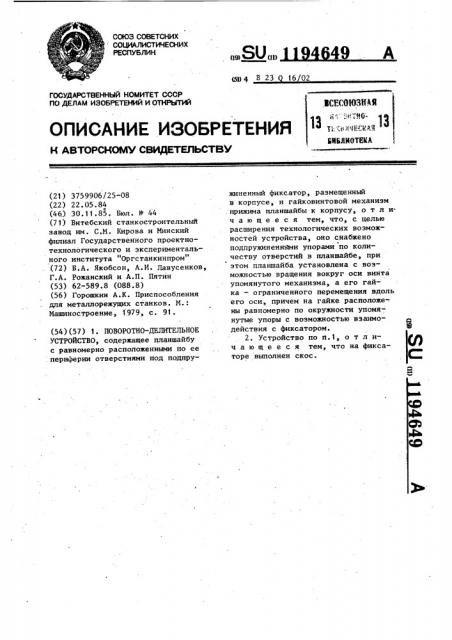

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) (SDy В 23 16 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHCNIV СВИДЕТЕЛЬСТВУ (21 ) 3759906/25-08 (22) 22.05.84 (46) 30.11.85. Бюл. Ф 44 (71) Витебский станкостроительный завод им. С.N. Кирова и Минский филиал Государственного проектнотехнологического и экспериментального института "Оргстанкинпром" ,(72) Б.А. Якобсон, А.И. Лавусенков, Г.А. Рожанский и А,П. Пятин (53) 62-589.8 (088.8) (56) Горошкин А.К. Приспособления для металлорежущих станков. М.:

Машиностроение, 1979, с. 91. (54)(57) 1. ПОВОРОТНО-ДЕЛИТЕЛЬНОЕ

УСТРОЙСТВО, содержащее планшайбу с равномерно расположенными по ее периферии отверстиями под подпружиненный фиксатор, размещенный в корпусе, и гайковинтовой механизм . прижима планшайбы к корпусу, о т л и. ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства, оно снабжено подпружиненными упорами по количеству отверстий в планшайбе, при этом планшайба установлена с возможностью вращения вокруг оси винта упомянутого механизма, а его гайка — ограниченного перемещения вдоль его оси, причем на гайке расположены равномерно по окружности упомянутые упоры с воэможностью взаимодействия с фиксатором.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что на фиксаторе выполнен скос.

1194649 2

Изобретение относится к машиностроению, в частности к поворотным столам для крепления и установки в рабочее положение деталей при механической обработке на станках с ЧПУ, сверлильных, фрезерных и других станках.

Целью изобретения является расширение технологических возможностей путем обеспечения возможности работы в автоматическом режиме.

° На чертеже представлено поворотно-делительное устройство, общий вид.

Поворотно-делительное устройство содержит корпус 1, в отверстиях которого размещены гильза 2, с установленными в ней втулками 3 и стакан 4, планшайбу 5, к которой крепятся фланец 6 и ступица 7, причем в отверстии последней установлены гайка 8 и ходовой винт 9, осевое перемещение которого ограничено закрепленной в ступице 7 шпонкой 10, а ,в стакане 4 расположен подпружиненный пружиной 11 фиксатор 12 с выступами 13 на конце. Гайка 8 соединена со ступицей 7 при помощи шпонки 14. Во фланце гайки 8 перпендикулярно ее оси выполнены отверстия, в которых размещены подпружиненные пружиными 15 упоры 16, число которых соответствует количеству делений.

На ходовом винте 9 установлен ограничитель 17 перемещения гайки, а на торце ходового вйнта выполнено квадратное отверстие 18.. На планшайбе 5 имеются равномерно расположенные по ее периферии отверстия, в которых размещены втулки 19/под фиксатор 12, число которых соответствует числу делений, а также опоры

20 под обрабатываемую деталь 21.

Устройство работает следующим образом.

Перед началом работы. устройство устанавливают на станок с ЧПУ и ориентируют относительно его шпинделя, имеющего предохранительную муфту (не показаны). При этом планшайба

5 зажата винтом 9. Обрабатываемую деталь 21 устанавливают на планf шайбе на опоры 20 и зажимают прихватами (не показаны).

После завершения обработки одной стороны детали 21 в квадратное отверстие 18 ходового винта 9 вводят закрепленный в шпинделе ключ (не показан), который передает вращение шпинделя на ходовой винт 9. При этом гайка 8 перемещается в осевом направлении к ограничителю 17, так как ее вращение ограничено фиксатором 12 через втулку 19, планшайбу 5, фланец 6, ступицу 7 и шпонку 14;

Перемещаясь, гайка 8 освобождает планшайбу 5 от зажима, а упор 16, находящийся во взаимодействии с выступом 13 фиксатора 12, выводит последний из втулки 19, освобождая планшайбу 5 для поворота в следующую позицию.

После вывода фиксатора 12 из втулки 19 гайка 8 упирается в ограничитель 17 и начинает совместное вращение с ходовым винтом 9 и планшайбой 5. После начала вращения гайки 8 упор 16 освобождает выступ 13 фиксатора 12, в результате чего фиксатор 12 под действием пружины 11 упирается в торец вращающейся планшайбы 5 и заходит в отверстие очередной втулки 19, тем самым обеспечивая фиксацию ппаншайбы 5 в следующей позиции..

После этого включается реверс вращения шпинделя станка, и гайка 8, вращение которой вновь ограничено фиксатором 12, совершает осевое перемещение в обратном направлении.

При этом подпружиненный упор 16 подходит на скос выступа 13 фиксатора 12 и утапливается в отверстии гайки 8, а после прохождения скоса пружина 15 возвращает упор 16 в исходное положение перед выступом 13 фиксатора 12..При дальнейшем перемещении гайка 8 упирается в торец гильзы 2, а ходовой винт 9 через шпонку 10 осуществляет зажим планшайбы 5.

После обработки очередной поверхности детали 21 рабочий цикл устройства повторяется.
