Поточная линия для производства деревянных шпал

Поточная линия для производства деревянных шпал

Иллюстрации

Показать все

Реферат



ПОТОЧНАЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА ДЕРЕВЯННЫХ ИПТАЛ, включающая питатель поштучной.подачи шпальных кряжей, раскряжовочные установки, шпалорезные станки, разделитель потоков, рольганги для шпал, шпалооправочные станки, механизм сортировки и пакетирования шпал, отличающаяся тем, что, с целью повьшения производительности, линия снабжена установленными около раскряжовочных установок карманами-накопителями для шпальных чураков и уста , новленными между рольгангами для шпал карманами-накопителями для шпал, причем за карманами-накопителями установлены кран-балки с терцовыми грейферными захватами, при этом ли (Л ния снабжена установленными за шпалооправочными станками двухсекционными цепными транспортерами.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК (51)4 В 27 М 3/14 (1

I 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3696037/29-15 (22) 25.01.84 (46) 30.11.85. Бюл. Ф 44 (71) Иркутский филиал Центрального научно-исследовательского и проектно-конструкторского института механизации и энергетики лесной промышленности (72) 10. Л. Петров и В. П. Тюнин (53) 634.0.831.6.002.5(088.8) (56) Экспериментальный шпалорезный цех. Проспект Гипролестранса. Л., 1981.

Шпалорезный цех с комплексной механизацией. ВНИПИЭИлеспром, M., 1977. (54)(57) ПОТОЧНАЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА ДЕРЕВЯННЬБ ШПАЛ, включающая

„„SU„„1194683 А питатель поштучной.подачи шпальных кряжей, раскряжовочные установки, шпалорезные станки, разделитель потоков, рольганги для шпал, шпалооправочные станки, механизм сортировки и пакетирования шпал, о т л и— ч а ю щ а я с я тем, что, с целью повьппения производительности, линия снабжена установленными около раскряжовочных установок карманами-накопителями для шпальных чураков и установленными между рольгангами для шпал карманами-накопителями для шпал, причем за карманами-накопителями установлены кран-балки с торцовыми грейферными захватами, при этом линия снабжена установленными за шпалооправочными станками двухсекционными цепными транспортеоами.

ВНИИПИ Заказ 7365/20 Тираж 475 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

1 11

Изобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано в цехах шпалопиления, Цель изобретения .- повышение производительности.

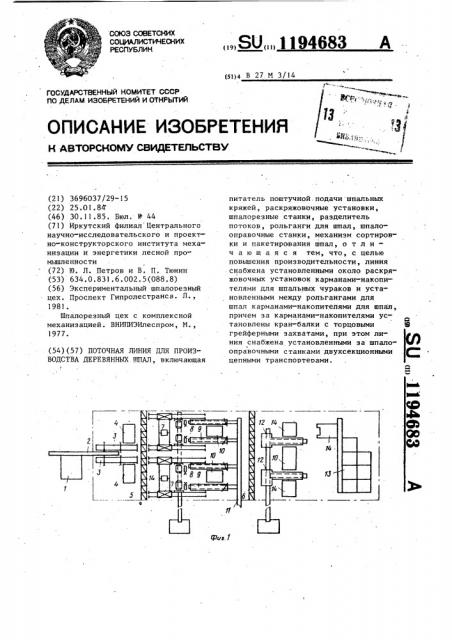

На фиг. 1 изображена поточная линия для производства деревянных шпал; на фиг. 2 — транспортер-нитатель иэ двух разноскоростных секций.

Линия остоит иэ питателя 1 поштучной подачи шпальных кряжей, бревнотаски 2, раскряжевочных установок

3, расположенных около них кармановнакопителей для шпальных чураков 4, кран-балок с торцовыми грейферными захватами 5 и 6, которые установлены за карманами-накопителями, шпалорезных станков 7, разделителей потоков

8, рольгангов для шпал 9, кармановнакопителей для шпал 10,.ëåíòî÷íûõ транспортеров для горбылей 11, шпало. оправочных станков 12, пакетоформирующего механизма 13, транспортеровпитателей 14 из двух разноскоростных секций 15 с пластинчатыми захватами

16.

Поточная линия работает следующим образом.

Шпальный кряж длиной 5,5 м пачками подается на питатель 1 поштучной подачи. Питателем кряжи по одному подаются на продольную бревнотаску 2 и по ней в зону раскряжевочных установок 3, где производится раскряжевка шпальника на чураки длиной 2,75м и их оторцовка. Чураки сбрасываются

94683 2 в карманьг-накопители 4. Из них чураки кран-балкой 5 .подаются на питатели-транспортеры 14 шпалорезных станков 7. Питатель-транспортер 14 состоит из двух секций k5. Причем каждая секция снабжена пластинчатьгми захватами 16. При подаче пачки чураков на транспортер-питатель 14 они по одному эа счет разности ско10 ростей секции 15 и с помощью пластинчатых захватов 16 подаются на тележки шпалореэных станков 7. Выпиленные иэ чураков шпалы по рольгангу 9 свинчиваются в карманы-накопи15 тели 10, из них шпалы кран-балкой 6 подаются на транспортеры-питатели

14 шпалооправочных станков 12, где они оправляются и сбрасываются в карманы-накопители 10. Этой же кранZ0 балкой 6 оправленные шпалы подаются на транспортер-питатель 14 пакетоформирующей машины 13.

Поштучную подачу чураков или шпал с помощью транспортера-накопителя 14

25. можно. обеспечить с заданным интервалом эа счет изменения скоростей подачи и расстояния между пластинчатыми захватами.

Отходы в виде опилок и стружки по скребковым транспортерам выносятся эа пределы цеха в бункеры.

Горбыль, полученный при выпилдве шпал, с помощью разделителей потоков 8 попадает на ленточные транспортеры ll и по ним выносится

35 за пределы цеха на дальнейшую переработку.
