СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1194705 (5!) 4 H 43 1 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИ 0

О Ф

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2! ) 3763507/28-12 (22) 16.05.84 (46) 30.!!.85. Бюл. ¹ 44 (71) Грузинский ордена Ленина и ордена

Трудового Красного Знамени политехнический институт(72) Д. М. Уплисашвили и Н. П. Джавахишвили (53) 744.34 (088.8) (56) Артоболевский И. И. Механизмы в современной технике. Т. !1. М.: Наука, 1979, с. 365. (54) (57) ИНВЕРСОР, содержащий пишущий и обводной штифты, связанные кулисой, отличающийся тем, что, с целью расширения диапазона решаемых задач путем обеспечения пространственных преобразований, он имеет неподвижный телескопический стержень и телескопический поворотный рычаг, одним концом соединенный со стержнем посредством сферического шарнира, кулиса связана с одним из концов стержня и свободным концом рычага посредством ползуноз, закрепленных íà ННх сферическими шарнирами, при этом обводной штифт закреплен Hà ползуне рычага, а пишущий— на конце кулисы.

1194705

Составитель 3. Гриценко

Редактор М. Бандура Техред И. Верес Корректор Т. Колб

Заказ 7366/21 Тираж 342 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I f3035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к чертежным приборам для вычерчивания математических кривых и их преобразований.

Целью изобретения является расширение диапазона решаемых задач путем обеспечения пространственных преобразований.

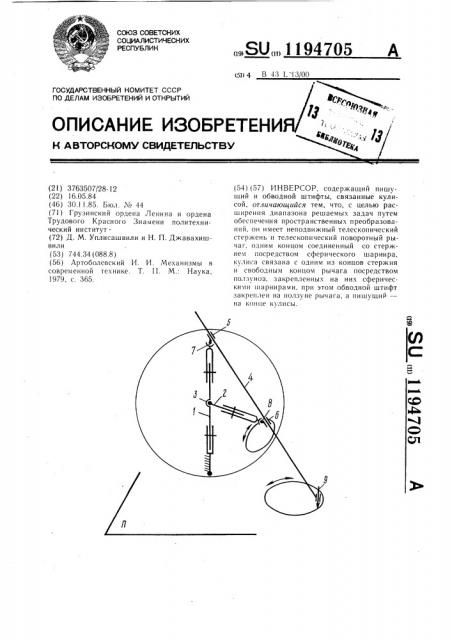

На чертеже показана кинематическая схема инверсора.

Инверсор содержит неподвижный телескопический .стержень 1,и телескопический повор1зтный рычаг 2, одним концом связанный со стержнем 1 с фжощью сферического 1!мунира 3. Кулиса 4 сВязана с верхним яоЬЙом стержня,.1 и вторым концом рычага 2 посредством пол нов 5 и 6, закрепленных на стержне 1 и рычаге 2 сферическимй-шарнирами 7 и 8. На конце кулисы 4 закреплен пишущий штифт 9, а обводной штифт закреплен на ползуне 6.,/1,ля настройки инверсора устанавливают равные расстояния между шарнирами

3, 7 и 3, 8, эти расстояния представляют собой радиус сферы с центром в шарнире 3.

Стержень 1 устанавливают перпендикулярно плоскости П, на которой пишущий штифт 9 вычерчивает получаемые кривые.

Центром инверсии является шарнир 7. При перемещении обводного штифта, установленного на ползуне 6, по пространственной кривой на сфере с центром в шарнире 3, пишущий штифт 9 на плоскости П вычерчивает инверсию этой кривой, так как произведение расстояний от центра инверсии до обводного и пишущего штиф15 тов постоянно.

Применение предлагаемого инверсора позволит расширить диапазон решаемых задач путем преобразования пространственных кривых.
