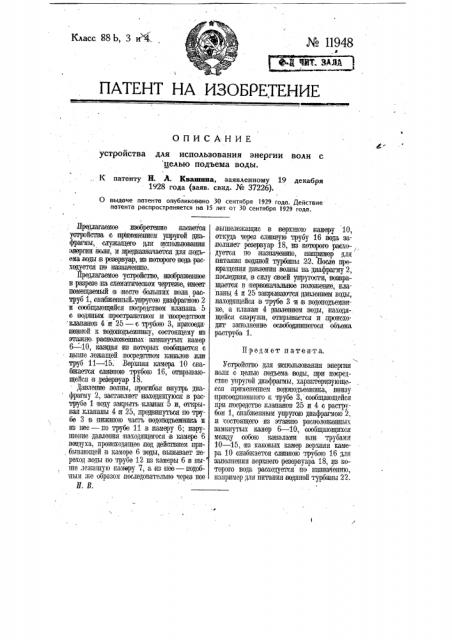

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

Класс 88Ь, 3 и М № 11948

ОПИСАНИЕ устроиства для использования энергии волн с пелью подъема воды.

К патенту Н. Л. Квашина, заявленному 19 декабря

1928 года (ваяв. свид. № 37226).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года.

Предмет патента.

Предлагаемое изобретение касавгса устройства с пу ивынением упругой диафрагмы, служащего для ибпользсваиия анерпии волн, и нреиназначается кля подь63fR воды в резервуар«ив INoxl9por«0 во а рВ4хоцется пе назначению.

Предлагаемое устройство, изображенное в разрезе еа схематическом чертеже, иыеиг помещаемый в висте «балыпих волн раструб 1, снабженный.упругою ииафрагмою 2 и сообщающийся Ооаредством клапана 5 с водяным пространством и пиуелством клапанов 4 и 25 — с трубою 3, приооеки.

«пенной к воконодьелнику, состоящему из этажно. расположенньи заикнутьп камер

6 — 10, кажная из которых сообщаеггся с выше лежащей посредством каналов или труб 11 — 15. Верхняя камера 10 снабжаетая сливною трубою 16, отчрыыиающейся и уезерэуар 18.

Давление волны, прогибая внутрь миафрапму 2, заста«вляет аахонящуюая в раструбе 1 волу зжрыть илапан 5 и, отврывая клапаны 4 и 25, прщвинуться пю трубе 3 в нижнюю часть волопщъеиника и из пее — по трубе 11 в камеру 6; нарушение давления нахо|яцегося в каиере 6 возтуха, происходящее под действием прибывающей в камере 6 ивы, вызывает перехщ волы по трубе 12 пз камеры 6 в вы- ше лежащую камору 7, а из нее — поисб гггиг;ке образом, последовательно через все

Н. В. вышележащие в верхнюю камеру 10, откуп через слитную трубу 16 вола заполняет резервуар 18, из которого расхо-, ц ется по назначению, например для питания в<щяной турбины 22. После прекращения давления волны на диафрагму 2, послщния, в силу овоей упругости, возвращаегся в первоначальное положение, кла паны 4 rr 25 занрываются давлением воды, нахюдящейся в трубе 3 «и в вокопокъемнике, а клапан 4 иавлением ивы, находя-. щейся снаружи, отары«вается и нроисхокит заполнение освободившегося объема раструба 1.

Устройогво для иополаования энергии ,вын с целью подъема волы, при rroepeqстве упругой диафрагмы, характеризующееся йрименепием всгрпо3ъемника, внизу присоски«пенного к трубе 3, сообщающейся при посуетстве клапанов 25 и 4 с раструбом 1, снабженны«м упругою дифрагмою 2« и состоящего из этаино расположенных замннутых камер 6 — 10, сообщающихся между собою каналами или трубамп

10 — 15, из каковых камер верхняя камера 10 снабжается слианою трубою 16 для заполнения верхнего уезервуара 18, из которого вода расходуется по Назначению, например тля питания ивяной турбины 22.
