Устройство для перегрузки груза в строп-контейнерах

Устройство для перегрузки груза в строп-контейнерах

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ПАКЕТОВ ГРУЗА В СТРОП-КОНТЕЙНЕРАХ, содержащее устанавливаемую на ка:ретку погрузчика раму, несущую шарнирио закрепленные гндроцилиндры, связанные с захватными органами, отличающее с я тем, что. с целью повышения эффективности путем упрощения фиксации пакета груза, оно снабжено расположенными симметрично относительно поперечной оси указанной рамы, рычагами, каждый из которых шарнирно закреплен одним концом на раме с возможностью поворота в вертикальной плоскости и шарнирно соединен с одним из указанных гидроцилиндров, а захватные органы вьгполнены вильчатыми и каждый из них закреплен на горизонтальном валу, который смонтирован на свободном конце указанного рычага с возможностью поi ворота приводом, который закреплен на этом рычаге. (Л

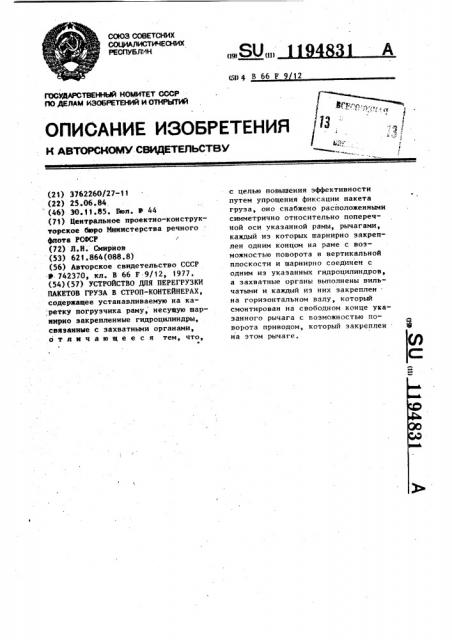

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) . (П) (Я1 В 66 F 9 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ASTOPCHOMY СВИДЕТЕЛЬСТВУ ь а т с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3762260/27-11 (22) 25.06.84, (46) 30.11.85. Бюл. В 44 (71) Центральное проектно-конструкторское бюро Иинистерства речного

Флота РСФСР

/ (72) Л.И. Смирнов (53) 621.864(088.8) (56) Авторское свидетельство СССР

Ф 742370, кл. В 66 F 9/12, 1977. (54)(57) УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ

ПАКЕТОВ ГРУЗА В СТРОП-КОНТЕЙНЕРАХ, содержащее устанавливаемую на каретку погрузчика раму, несущую шарнирно закрепленные гидроцилиндры, связанные с захватными органами, о т л и ч а ю щ е е с я тем, что, O с целью повышения эффективности путем упрощения фиксации пакета груза, оно снабжено расположенными симметрично относительно поперечной оси указанной рамы, рычагами, каждый из которых шарнирно закреплен одним концом на раме с воэможностью поворота в вертикальной плоскости и шарнирно соединен с одним из указанных гидроцилиндров, а захватные органы выполнены вильчатыми и каждый из них закреплен . на горизонтальном валу, который смонтирован на свободном конце указанного рычага с возможностью поворота приводом, который закреплен на этом рычаге.

50! 11948

Язобретение относится к грузо-. подъемным устройствам для захвата, подъема и транспортировки мешковых грузов в строп-контейнерах.;

Цель изобретения — повышение эффективности путем упрощения фиксации пакета груза.

На фиг. 1 изображена принциниаль- ная схема захватного устройства, на фиг. 2 — вагонный автопогрузчик 10 с навешенными на его каретку захват" ным устройством, общий вид, на фиг. 3 — погрузчик, вид спереди без пакета.

Устройство для перегрузки пакетов груза в строп-контейнерах содержит устанавливаемую на каретку погрузчика раму 1, несущую шарнирно закрепленные гидроцилиндры

2 и 3 с воэможностью поворота в 20 вертикальной плоскости, связанные с захватными органами 4 и 5. На раме 1 шарнирно закреплены рычаги

6 н 7 с возможностью поворота в вертикальной плоскости вокруг 25 осей 8 и 9, шарнирно соединенные с гидроцилиндрами 2 и 3.

Захватные органы выполнены вильчатыми и каждый из них смонтирован на свободном конце рычагов 6 и 7 с возможностью поворота относительно горизонтальных валов 10 и 1 1 приводом, который смонтирован на каждом из укаэанных рычагов.

Привод поворота каждого захват35 ного органа включает в себя гидроцилиндр 12, на штоке которого закреплена цепь 13, свободный конец которой закреплен на пружине 14, прикрепленной свободным концом к со ответствующему рычагу 6. Цепь 13 . приводит во вращение звездочку 15, которая, в свою очередь, вращает звездочки 16 и 17. Звездочка 17 закреплена на горизонтальном валу

10, на котором смонтирован вильчатый захватный орган 4.

Привод поворота захватного органа 5 включает в себя гидроцилиндр

18, на штоке которого закреплена

3! 2 цепь 19, свободный конец которой закреплен на пружине 20, прикрепленной свободным концом к рычагу 7.

Цепь 19 приводит во вращение звез-. дочку 21, которая, в свою очередь, вращает звездочки 22 и 23. Звездочка 23 закреплена на горизонтальном валу 11, на котором смонтирован вильчатый захватный орган 5.

Гидроцилиндры 12 и 18 приводятся в действие одновременно от гидросистемы погрузчика (не показано).

Гидроцилиндры 2 и 3 приводятся в действие от гидросистемы погрузчика раздельно.

Устройство работает следующим образом.

Погрузчик, оборудованный предлагаемым устройством, подъезжает к пакету с грузом. Стропальщик набрасывает петли строп-контейнера на центральную часть захватных органов (при взятии пакета грузов в поперечном направлении). Предварительно рычаги 6 и 7 разводятся до размера, соответствующего размеру перегружаемого пакета. Захватные органы опускаются на пакет и включается в работу привод поворота захватных органов 4 и 5, выбирается слабина в стропах. После выборки слабины пакет прижат к захватным органам, осуществляется подъем и транспортирование пакета . на место выгрузки. На месте выгрузки одновременным поворотом рычагов 6 и 7 груз можно сместить вправо или влево, что позволяет более плотно загружать помещение склада или вагона. После опускания груза ослабляются стропы и захватные органы автоматически освобождаются от петель. При взятии пакета грузом в предельном направлении стропы контейнера выбрасываются на один захватный орган одного рычага, совмещенного с центром погрузчика. Выборка слабины стропов в этом случае не производится.

1)94831

К П

1194831

Заказ 7376/27

Тираж 803 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Н.Канунникова

Редактор Ю.Ковач . Техред А.Ач Корректор С Черни
