Способ подготовки волокнистого целлюлозосодержащего полуфабриката для изготовления адсорбирующего слоя бумажных изделий санитарно-гигиенического назначения

Способ подготовки волокнистого целлюлозосодержащего полуфабриката для изготовления адсорбирующего слоя бумажных изделий санитарно-гигиенического назначения

Иллюстрации

Показать все

Реферат



1. СПОСОБ ПОДГОТОВКИ ВОЛОКНИСТОГО ЦЕЛЛКШОЗОСОДЕРЖАЩЕГО ПОЛУФАБРИКАТА ДЛЯ ИЗГОТОВЛЕНИЯ АДСОРБИРУЮЩЕГО СЛОЯ БУМАЖНЫХ ИЗДЕЛИЙ САНИТАРНОГИГИЕНИЧЕСКОГО НАЗНАЧЕНИЯ путем обработки исходной суспензии полуфабриката раствором алкилбензилдиметиламмоний хлорида, последующего отлива обработанной суспензии на пресс-пате, сушки и сухого размола, отличающийся тем, что, с целью. улучшения гигиенических свойств изделий за счет снижения инициальной контаминации и повышения впитывающей способности целевого продукта, обработку суспензии осуществляют в присутствии щелочного реагента при рН 7,0-8,5. 2. Способ по п. 1, о тли ч а юс S щ и и с я тем,что в качестве реагента используют едкий натр,углекислый нат (Л рий или их смесь.

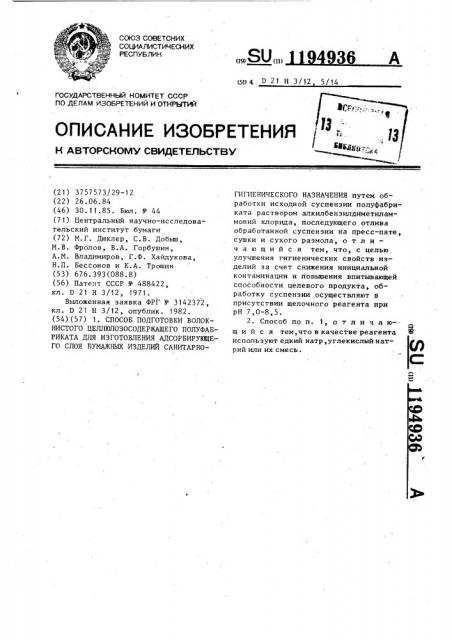

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (!1) (51) 4 D 21 Н 3/12 5/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ звала,)-.-. о :-и с (21) 3757573/29-12 (22) 26.06.84 (46) 30.11.85. Бюл. Р 44 (71) Центральный научно †исследовательский институт бумаги (72) М.Г. Диклер, С.В. Добыш, М.В. Фролов, В.А. Горбушин, А.M. Владимиров, Г.Ф. Хайдукова, Н.П. Бессонов и К.А. Трошин (53) 67.6.393(088.8) (56) Пателт СССР N - 488422, кл. D 21 Н 3/12, 1971.

Выложенная заявка ФРГ и"-. 3142372, кл. D 21 Н 3/12, опублик. 1982. (54) (57) 1. СПОСОБ ПОДГОТОВКИ ВОЛОКНИСТОГО ЦЕЛЛ10ЛОЗОСОДЕРЖАЩЕГО ПОЛУФАБРИКАТА ДЛЯ ИЗГОТОВЛЕНИЯ АДСОРБИРУКЩЕГО СЛОЯ БУМАЖНЫХ ИЗДЕЛИЙ САНИТАРНОГИГИЕНИЧЕСКОГО НАЗНАЧЕНИЯ путем обработки исходной суспензии полуфабриката раствором алкилбенэилдиметиламмоний хлорида, последующего отлива обработанной суспензии на пресс-пате, сушки и сухого размола, о т л и .— ч а ю шийся тем, что, с целью. улучшения гигиенических свойств изделий за счет снижения инициальной контаминации и повьппения впитывающей способности целевого продукта, обработку суспензии осуществляют в присутствии щелочного реагента при рН 7,0-8,5.

2. Способ по п. 1, о т л и ч а ю-. шийся тем,что в качестве реагента используют едкий натр,углекислый натрий или их смесь.

1949,6

1О

30

50

1 1

Изобретение относится к целлюлозно-бумажной промышленности и касается н1.. изводства волокнистого полуфабриката для изготовления адсорбирующего сгоя многослойных бумажных изделий.

Цель изобретения — улучшение гигиенических свойств изделий за счет снижения инициальной контаминации и повыше— пня впитывающей способности целевого продукта.

В .;ачестве щелочного реагента ис:.:"..ьзуют едкий натр, углекислый натрий или их смесь.

ЛлкилбеHзилдиметиламмоний хлорид (Катамин ЛБ) имеет эмпирическую формулу (Г„1!2 Х (СН ) СН g С Н ) С 1n=10-18. Получение волокнистого полуфабриката для изготовления адсорбирующего слоя санитарно †гигиенических изделий при рН 7,0-8,5 с применением обработки волокнистой суспензии раствором Катамина ЛБ в присутствии щелочного реагента ведет к повышению впитывающей способности (скорости впитывания) и уменьшению

;нициальной контаминации изделий санитарно-гигиенического назначения.

Обработка волокнистой суспензии раствором Катамина АБ в кислой спеце приводит к снижению впитывающей .-. .:ссоГ>ности (скорости впитывания) целевого продукта, а обработка при рН больше чем 8,5 ведет к получению изделий санитарно-гигиенического назначения, вызывающих раздражающее и обшетоксическое действие.

В качестве исходного сырья для по. лучения волокнистого полуфабриката с",ол зуют целлюлозу сульфитную хвойную беленую или ее смесь с древесной массой

Изобретение иллюстрируется следующими примерами.

Пример 1. Волокнистый целлюлозосодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают и подвергают обработке Катамином АБ в количестве 0,5Х к массе а.с. волок на. РоспуcK o e Ta H1o Н KQHöåíò рации 1,5Z в течение 15 мин. Затем суспензию разбавляют до концентрации

0,ÇÅ и добавляют NaOH до рН 7,0. Отлив, прессование и сушку проводят стандартными методами. Затем полуфабрикат подвергают сухому размолу и определяют впитывающую способность

Инициальную контаминацию определяют по следующей методике. Навеску исследуемого материала весом 1,0 г погружают в колбы с 50 мл стерильного физиологического раствора., отбалтывают в течение 10 мин и фильтруют через мембранные фильтры с последующим посевом мембранного фильтра на поверхность мясопептонного агара. Посевы помещают в термостат при температуре 32 С и выдерживают 48 ч.. Через 48 ч подсчитывают количество выросших колоний и рассчитывают иниииальную контаминацию на 1,0 r материала.

Пример 2. Волокнистый целлюлозосодержащий полуфабрикат гото-вят следуюшим образом. Смесь сульфитной беленой целлюлозы (757) и древесной массы (257) распускают и подвергают обработке Катамином АБ в количестве 0,57 к массе а.с.волокна в присутствии Иа СО5 до рН 8,0.

Отлив, прессование и сушку проводят стандартным методом. Полуфабрикат после сухого размола испытывают.

Пример 3. Волокнистый целлюло осодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают в присутствии Катамина АБ в количестве 0,5Т к массе а.с. волокна. Роспуск осуществляют при концентрации

1,57 в течение 15 мин. Затем разбавляют до концентрации 0,37 и добавляют смесь NaOH и Иа2СО (в соотношении смеси 1:1) до рН 8,5.

Пример 4. Волокнистый целлюлозосодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают в присутствии Катамина АБ в количестве

0,5 к массе а.с.волокна. Роспуск осуществляют цри концентрации 1,57 в течение 15 мин. Затем разбавляют до концентрации 0,37 и добавляют AL 2($0 )з до рН 4,5 (стандартный показатель, при котором осуществляется отлив).

Пример 5. Волокнистый цел— люпозосодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают в присутствии Катамина АБ в количестве

0,57 к массе а.с.волокна. Роспуск осу1цествляют при концентрации 1,57 в течение 15 мин. Затем разбавляют до концентрации О,ЗЖ и добавляют NaOH до рН 9,2.

Пример 6. Волокнистый целлюлозосодержащий полуфабрикат готовят следунщ1им образом. Сульфитную бе94936 4 рации 0,3%. Химические вспомогательные вещества .не используются.

Пример 8. Волокнистый целлюлозосодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают в присутствии алкилдиметилбензиламмоний хлорида в количестве 0,5% к массе а.с. волокна. Роспуск осуществляют при кон10 центрации 1,5% в течение 15 мин. 3атем разбавляют до концентрации 0 3%.

Результаты испытаний по примерам

1-8 и е ставлены в табли е. леную хвойную целлюлозу распускают в присутствии Катамина ЛБ в коли честве 0,5% к массе а.с.волокна. Роспуск осуществляют при концентрации

1,5% в течение 15 мин. Затем разбавляют до концентрации 0,3% и доводят рН до 6,3.

Пример 7. Волокнистый целлюлозосодержащий полуфабрикат готовят следующим образом. Сульфитную беленую хвойную целлюлозу распускают при концентрации 1,5% в течение

15 мин. Затем разбавляют до концентКомпозиция

Добавка рН

Масса

1 м2, г/м нициальная контаминация (колич.

Cp pp — Скорость впитывания

Пример

ПАВ щелочного волокнистой тивление про авлива клеток в 1 r) аген- суспен та, % зии до старе,ния. после ста рения 1 ч, нию, кПа

105

1 100Ж

Алкил — NaOH сульфит-бензо- 0,01 ной бе- ламмоленной ний хлоцеллюло-рид О, 5% зы, К массе а.с.во7,5 100,2 52 5,8

25 локна

2 25% дре- То же Na СО весной 0,04 массы 75% сульфитной беле—

25+3 ной цел-. люлозы

3 1007. сульфитной беленой цел8,1 . 100,2 53

5,7

20+3

-"-. Смесь

NaOH u 1а, СО

0,О3

8,5 101,1 52

5,9

25 люлозы

4 100% Сульфитной беленой цел25+3 люлозы (контрольный)

5 То же

4,5

100 2 57 13

108

0,03

9 2 100 1 55 8

6,3 99,4 55 11

6 То же

7 То же

Б/д Б/д

100,0 99 12,8

168

300+20

8 То же,(по алкил-Б/д прототипу) диметилбензиламмоний хлорид

56 1002 54 100

100+20

ВНИИПИ Заказ ?387/33 Тираж 360 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная,, 4
