Устройство для забора воды

Устройство для забора воды

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАБОРА ВОДЫ, содержащее расположенное выше уровня воды колено,, забортный шланг и трубопровод с накопительной емкостью, установленной ниже уровня воды, отличающееся тем, что, с целью сни:(ения энергозатрат, оно снабжено дополнительной емкостью с патрубком и клапаном, при этом дополнительная емкость установлена выше колена и соединена с ним посредством клапана. .

. СОЮЗ СОВЕТСКИХ

:СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

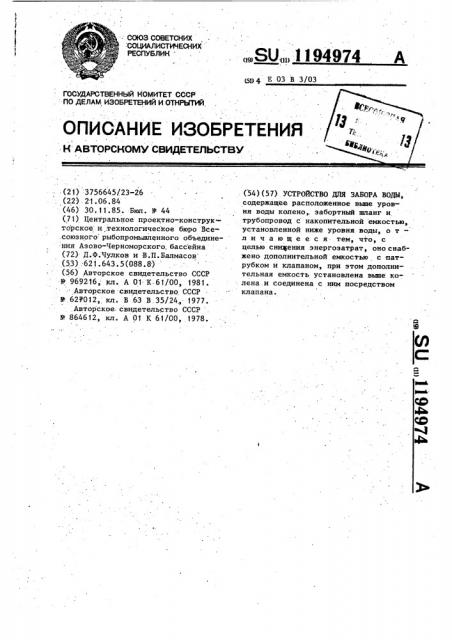

„„SU„„1194974 A цц 4 Е 03 В 3/03 (21):3756645/23-26 (22).21.06,84 (46) 30.11.85. Бюл. N 44 (71) Центральное проектно-конструкторское и технологическое бюро Все.союзного: рыбопромьшленного объединения Азово-Черноморского. бассейна (72) Д.Ф.Чулков и В.П.Балмасов (5,3) ..621. 643. 5 (088.8.) (56) Авторское свидетельство СССР

-М 969216, кл. А 01 К- 61/00, 1981.

Авторское свидетельство СССР

У.627012, кл. В 63 В.35/24., 1977.

Авторское свидетельство СССР .

9 864612, кл. А 01 К 6.1/ОО, 1978. (54) (57) УСТРОЙСТВО ДЛЯ ЗАБОРА ВОДЫ, содержащее расположенное вьппе уровня воды колено,. забортный шланг и трубопровод с накопительной емкостью, установленной ниже уровня воды, о т— л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, оно снабжено дополнительной емкостью с патрубком и клапаном, при этом дополнительная емкость установлена вьппе ко.лена.и соединена с ним посредством клапана.

1194974

Изобретение относится к рыбной промышпенности, в частности для забора. воды с глубины при разведении рыбы или при хранении улова.

Целью изобретения является снижение энергозатрат.

На чертеже представлено устройство, общий вид.

Устройство включает в себя заборт-, ный шланг 1, который соединен с коленом 2. Колено 2 при помощи натрубка 3, снабженного клапаном 4, соединено с дополнительной емкостью 5 и . трубопроводом 6.

Один конец трубопровода 6 снабжен сливным концом 7 с клапаном 8, а другой — контрольно-воздушным клапаном 9 с отростком 10, Сливной конец 7 трубопровода 6 расположен в накопительной емкости 11. Забортный. шланг 1 на конце снабжен водозабортным устройством 12 с захлопкой 13.

Кроме. того, устройство укомплектовано подъемником 14 и краном 15.

Работает устройство следующим образом.

В исходном положении клапан 9 открыт, дополнительная емкость 5 заполнена водой из крана 15. Клапан 8 закрыт. Подъемником .14 забортный шланг 1 опускают на необходимую глубину. Захлопка 13 под действием из5 быточного давления воды отклоняется.

Вода заполняет забортный шланг 1 до уровня воды в водоеме. Открывают клапан 4. Трубопровод 6, колено 2 и верхняя часть забортного шланга 1

10 . заполняются водой из дополнительной емкости 5. Воздух, находящийся в колене 2, трубопроводе 6 и части забортного шланга 1 вытеснится через воздушно-контрольный клапан 9. ПоявIS ление струи. воды из отростка 10 указывает на то, что колено 2 и трубопровод 6 полностью заполнены водой..

Клапаны 4 и 9. закрывают и одновременно открывают клапан 8. Вода из заборт2б ного шланга 1 через колено 2 и трубопровод 6 устремится в накопительную емкость 11 за счет перепада высот уровня воды в водоеме .и накопительной емкости 11. .По заполнении емкости

11 открывают клапан 9, подъем-. ником 14 выбирают забортный шланг 1.

1194974
