Реферат



¹ 119518 1- С ВЗН, 1

11.1. Т И1Т,"1 Р.Ь11ьЛИОТ КА

Класс 12а, 3 осси

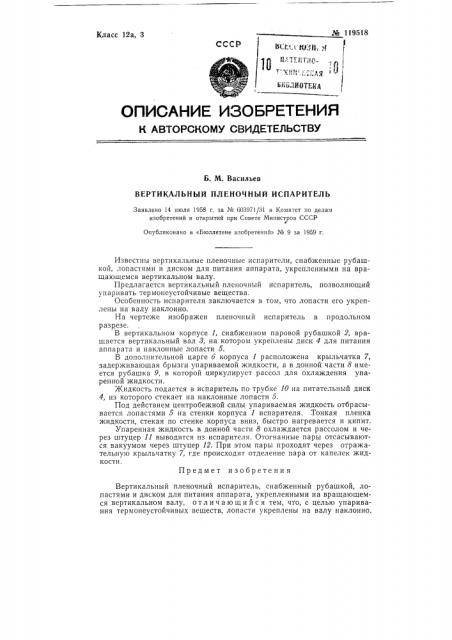

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Б. М. Васильев

ВЕРТИКАЛЬНЫЙ ПЛЕНОЧНЫЙ ИСПАРИТЕЛЬ

Заявлено 14 июля 1958 г. за № 603971/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1959 г.

Предмет изобретения

Вертикальный пленочный испаритель, снабженный рубашкой, лопастями и диском для питания аппарата, укрепленными на вращающемся вертикальном валу, отл и ч а ю шийся тем, что, с целью упаривания термонеустойчивых веществ, лопасти укреплены на валу наклонно.

Известны вертикальные пленочные испарители, снабженные рубашкой, лопастями и диском для питания аппарата, укрепленными на вращающемся вертикальном валу.

Предлагается вертикальный пленочный испаритель, позволяющий упаривать термонеустойчивые вещества.

Особенность испарителя заключается в том, что лопасти его укреплены на валу наклонно.

На чертеже изображен пленочный испаритель в продольном разрезе.

В вертикальном корпусе 1, снабженном паровой рубашкой 2, вращается вертикальный вал 3, на котором укреплены диск 4 для питания аппарата и наклонные лопасти б.

В дополнительной царге б корпуса 1 расположена крыльчатка 7, задерживающая брызги упариваемой жидкости, а в донной части 8 имеется рубашка 9, в которой циркулирует рассол для охлаждения упаренной жидкости.

Жидкость подается в испаритель по трубке 10 на питательный диск

4, из которого стекает на наклонные лопасти 5.

Под действием центробежной силы упариваемая жидкость отбрасывается лопастями б на стенки корпуса 1 испарителя. Тонкая пленка жидкости, стекая по стенке корпуса вниз, быстро нагревается и кипит.

Упаренная жидкость в донной части 8 охлаждается рассолом и через штуцер 11 выводится из испарителя. Отогнанные пары отсасываются вакуумом через штуцер 12. При этом пары проходят через отражательную крыльчатку 7, где происходит отделение пара от капелек жидкости. № 119518

Разрез па 4A
