Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5g y G 0l N 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2) ) 3757399/23-26 (22) 20.06.84 (46) 30.11.85. Бюл. Ф 44 (71) Андижанское специальное проектно-конструкторское бюро Объединения

"Союзнефтеавтоматика" (72) IO.М. Орлов и А.А. Саттаров (53) 543.053 (088.8) (56) Авторское свидетельство СССР

Ф 561108, кл. 0 01 Ы 1/1О, 1976

Патент США 3135685, кл. 209-269, 1964. (54)(57)1. УСТРОЙСТВО ДЛЯ АВТОНАТНЧЕСКОГО ОТБОРА ПРОБ ШЛАМА, содержащее отборное устройство, промывочÄÄSUÄÄ 1195216 A ный желоб, шламоотборник и пробоотборники,снабженные механизмом перемещения, о т л и ч а ю щ е е с я тем, что, с целью увеличения представительности отбора проб шлама, отборное устройство выполнено в виде колеса с лопастями, снабженными сетками, и снабжено тягами с эксцентриком, соединяющими колесо с промывочным желобом, снабженным сеткой °

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что механизм перемещения выполнен поворотным и снабжен датчиком, фиксирующим глубину отбора.

11952 i 6

Составитель Л. Нечипоренко

Техред М.Гергель Корректор E. Рошко

Редактор С. Лисина

Заказ 7408/47 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал lIIIll "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к поисковой геологии, в частности к отбору проб при бурении скважин.

Цель изобретения — увеличение представительности огбора проб шлама.

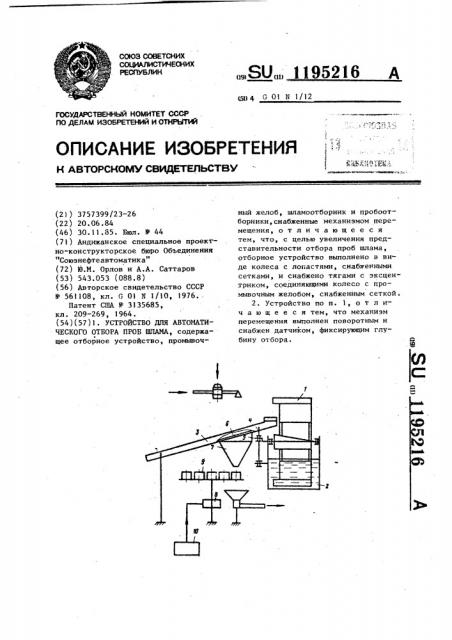

На чертеже схематически представлено устройство, общий вид.

Устройство для автоматического отбора арроб шлама состоит иэ отборного устройства 1, выполненного в виде колеса с лопастями-сетками и установленного в желобе 2, по которому течет буровой раствор, выходящий из скважины, промывочного желоба 3, связанного тягами 4 через эксцентрик 5 с отборным устройством

1, снабженного сеткой 6 и установленного под углом к шламоотборпику

7. Поворотный механизм 8, на валу которого укреплены пробоотборники 9, связан с датчиком (О проходки, фиксирующим глубину отбора.

Устройство работает следующим образом.

Отборное устройство l приводится в движение потоком бурового раствора, вьгходяшего из скважины, и лопастями-сетками подает шлам на промывочный желоб 3> где шлам тщательно промывается под непрерывной струей воды. Промывочный желоб связан тягами 4 с эксцентриком 5, соединенным с отборным устройством I, и при вращении последнего совершает колебательные движения-, способствующие отсортировке шлама через сетку 6, а

10 также улучшающие промывку- шлама. Мелкие частицы выбуренной породы проходят сквозь сетку 6, а крупные части-. цы скатываются по наклонному желобу

3. Отсортированный шлам, прошедший

f5 сетку 6, поступает в шламоотборник

7, откуда потоком воды направляется в один иэ пробоотборников 9, находящихся в данный момент у суженного конца шламоотборника 7. После прохож20 дения буровым снарядом определенного интервала глубины скважины поворотный механизм 8, связанный с датчиком

1О проходки, по его команде совмещает очередной пробоотборник 9 с суженным

2S концом шламоотборника. По заполнении всех пробоотборников, а их число соответствует количеству интервалов опробовали с одной скважины, они заменяются пустыми и подаются в хранилище.
