Устройство вероятностного контроля помехоустойчивости радиоприемников

Устройство вероятностного контроля помехоустойчивости радиоприемников

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1511 4 (, 01 R 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3709843/24-21 (22) 15.03.84 (46) 30.11.85. Бюл. У 44 (71) Минский радиотехнический институт (72) Г.. B. Кизевич (53 ) 62 1, 317 (088. 8 ) (56) Авторское свидетельство СССР

У 361449, кл. G 01 Р 29/00, 1973.

Авторское свидетельство СССР

У 1105825, кл. G 01 R 23/20, 1984. (54)(57 ) УСТРОЙСТВО ВЕРОЯТНОСТНОГО

КОНТРОЛЯ ПОМЕХОУСТОЙЧИВОСТИ РАДИОПРИЕМНИКОВ, содержащее генератор сигналов, выход которого соединен. с входом генератора несущего колебания, выход которого соединен с первым входом первого сумматора, второй вход которого соединен с выходом генератора помех, а выход соединен с входом исследуемого радиоприемника, и аттенюатор, о т л. и ч а ю щ е е с я тем, что, с целью расширения функцио-. нальных возможностей, в него введены

„„SU„„1195272 А элемент задержки, усилитель, .двухпороговый компаратор, детектор, вто- . рой сумматор, элемент И, вычислитель отношения и генератор тактовых импульсов, при этом выход исследуемого радиоприемника соединен с первым сигнальным входом двухпорогового компаратора, второй сигнальный вход которого соединен с выходом элемента задержки, вход которого соединен с выходом генератора сигналов, и входом детектора, выход которого соединен с входом аттенюатора, выход которого соединен с первым входом второго сумматора, второй вход которого соединен с выходом потенциометра, а выход — с установочным входом двухпорогового компаратора, выход которого соединен с первым входом элемен-.. та И, выход которого соединен с первым входом вычислителя отношения, второй вход которого соединен q выходом генератора тактовых импульсов и вторым входом элемента И.

1195272

Изобретение относится к радиоизмерениям и может быть использовано для контроля помехоустойчивости радиоприемников.

Цель изобретения — расширение функциональных возможностей устройства за счет того, что помехоустойчивость исследуемого радиоприемника оценивается величиной полной вероят- . ности правильного воспроизведения формы испытательного сигнала, при этом в качестве условия правильного воспроизведения мгновенных значений сигнала используется неравенство (z(t)-s(t+ ". ) гсГ,„(t) t5

25 (где S(t) и Е() - испытательный и . воспроизводимый приемником сигналы; — задержка сигнала в

t ис следуемом р адиоприемнике; ()=(и- -1)/Б(с+7)ф мгновенное значение допусти- мой ошибки воспроизведения, обусловленной одновременным действием заданных максимально допустимых значений мультипликативной,и. и аддитивной („ помех. 35

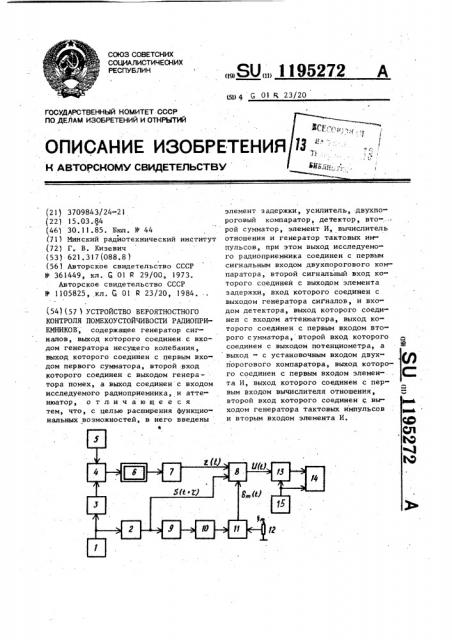

На чертеже представлена функциональная схема устройства вероятност-. ного контроля помехозащищенности радиоприемников.

Устройство содержит генератор 1 40 сигнала, выход которого соединен с входом элемента 2 задержки и входом, генератора 3 несущего колебания, вы- ход которого соединен с первым входом первого сумматора 4, второй вход 45 которого соединен с выходом регенератора 5 помех, выход сумматора 4 . соединен с входам исследуемого. радио" приемника 6, выход которого соединен с входом усилителя 7, выход которого 50 соединен с первым сигнальным входом . двухпорогового компаратора 8, второй сигнальный вход которого и вход детектора 9 соединен с выходом элемента 2 задержки, выход детектора 55

9 соединен с входом аттенюатора 10, выход которого соединен с первым входом второго сумматора 11, второй вход которого соединен с выходом потенциометра 12, выход второго сумматора 11 соединен с установочным . входом двухпорогавого компаратора 8, выход которого соединен с первым вхо« дом элемента И 13, выход которого соединен с первым входом вычислителя .

14 отношения, второй вход которого и второй вход элемента И 13 соединен с выходом генератора 15 тактовых импульсов.

Устройство работает следующим образом.

Сигнал S(t) с выхода генератора 1 сигнала осуществляет амплитудную частотную или фазовую модуляцию несущего колебания генератора 3. Полученный радиосигнал суммируется с радиопомехой генератора 5 помехи и подается на вход исследуемого радио,приемника 6. Воспроизводимый радиоприемником 6 сигнал .Z(t) через усилитель 7 подается на первый сигнальный вход двухпорогового компаратора 8, на второй сигнальный вход которого подан задержанный сигнал S(t+ 7), Двухпороговый компаратор 8 сравнивает модуль разности сигналов Z(t) и S(t+ ) с величиной напряжения допустимой ошибки: (t) = (-1) S(t+;)/+( где (А - коэффициент передачи аттенюатора 10;

1„„ — напряжение на выходе потен-. циометра !2.

На выходе двухпорогового компаратора 8 формируется сигнал

1, если /Z (t) -Я (+ i) /(g> (t);

u(t) =

О, в противном случае.

Логическая "1" сигнала U(t.) открывает доступ тактовых импульсов через элемент И 13 на первый вход вычислителя

14 отношения, на второй. вход которого непрерывно. поступают импульсы с выхода генератора 15. Вычислитель 14 отношения подсчитывает число N4 импульсов, прошедших на его первый вход за время измерения Т в те интервалы времени Д t „., в течение которых выполнялось условие /Z(t)-S(t+ .)/(dz(t) 1195272

1О

2>t;. 4

Т N

S(S(t+ )(S+ 1$

15 (5) .Z(Z(t) (7 +

Р .= w(S, Z) dsdzp

Pyg(s(S z (Z (z + dz) 35 (3) дг ds

w (s .г) =. (п аZ. O

4S»0

Составитель С. Лебедев

Редактор М. Петрова Техред С.Мигунова Корректор А. Тяско.Заказ 7410/49

Тираж 747 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 правильного воспроизведения мгновенных значений испытательного сигнала

Одновременно подсчитывается общее число И импульсов, прошедших на второй вход вычислителя 14 отношения за время измерения Т, и вычисляется отношение ИА /N, которое представляет собой искомую величину полной вероятности правильного воспроизведения формы испытательного сигнала

Действительно, вероятность правильного воспроизведения формы сигнала определяется выражением

А где А - область правильного воспроизведения формы сигнала, заданная неравенством й()-S(t+t)/(/(„-l) S(t+) /+ ((2) в двумерном пространстве s, z.

Двумерная плотность вероятностей определяется. соотношением где у, z - конкретные значения слу- 4О чайных переменных;

P — вероятность одновременного выполнения условий, указанных в скобках.

Для стационарно эргодических процессов S(t) и Z(t) справедливо выражение

dt„

52 m 1 (4)

Т» " Т где 5t> - интервалы времени, в течение которых одновременно выполянются условия: в течение интервала наблюдения T.

Следовательно Р = .тт(з, z) 1

А где да., — интервалы времени, в течение которых точка с координатами ($(,+, ), Z(t)) на плоскости $, Z нахо .дится внутри области А, иными словами, — те моменты времени, когда выполняется условие (2), Сумма 5 Llt- подсчитывается в пре-А пределах интервала измерения Т.

Таким образом устройство позволяет измерять полную вероятность правильного воспроизведения формы испы" тательного сигнала, что расширяет его функциональные возможности.
