Устройство фазовой автоподстройки частоты
Иллюстрации
Показать всеРеферат
Изобретение может использоваться в цифровых синтезаторах частоты для улучшения спектральных характеристик выходного напряжения. Частота управляемого генератора (УГ) 1 через делитель частоты 2 с переменным коэффициентом поступает на фазовый f«C«iK,u.,.,-. детектор (ФД) 3. В ФД 3 осуществляется сравнение по фазе этого напряжения с напряжением опорной частоты. Управляющее напряжение с ФД 3 через петлевой фильтр (ПФ) 4 поступает на УГ 1, стабилизируя его частоту.Выходной сигнал ПФ 4 через усилитель 5 постоянного тока поступает на его вход управления. В диапазоне перестройки устройства каждому значению коэфф. деления делителя частоты 2 соответствует определенное значение управляющего напряжения, вырабатываемого ФД 3. Закон изменения коэфф. передачи ПФ 4 в диапазоне перестройки кольца приближен к закону , обратному закону изменения (Л коэфф. передачи петли ФАПЧ, вызванного изменением передаточной функции делителя частоты 2. 1 ил.

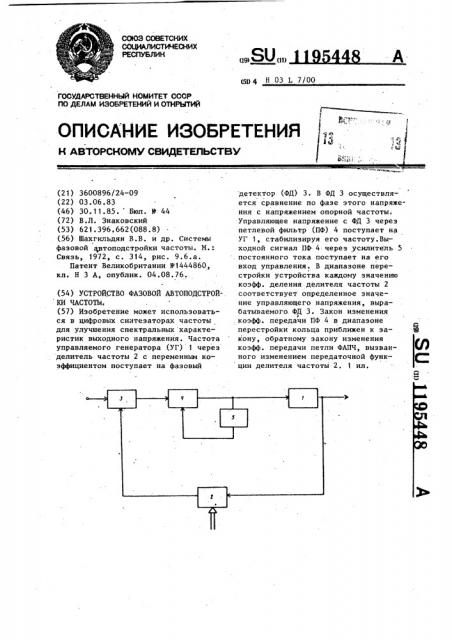

COOS СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (19) (11) g y Н 03 L 7/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCKOIVIY СВИДЕТЕЛЬСТВУ :Р
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3600896/24-09 (22) 03.06.83 (46) 30.11.85. Бюл. ??- 44 (72) В.Л. Знаковский (53) 621.396.662(088.8) (56) Шахгильдян В.В. и др. Системы фазовой автоподстройки частоты. ?4.:
Связь, 1972, с. 314, рис. 9.6.а.
Патент Великобритании 1444860, кл. Н 3 А, опублик. 04.08.76. (54) УСТРОЙСТВО ФАЗОВОЙ АВТОПОДСТРОЙКИ ЧАСТОТЬ1, (57) Изобретение может использоваться в цифровых синтезаторах частоты для улучшения спектральных характеристик выходного напряжения. Частота управляемого генератора (УГ) через делитель частоты 2 с переменным коэффициентом поступает на фазовый детектор (ФД) 3. В ФД 3 осуществляется сравнение по фазе этого напряжения с напряжением опорной частоты.
Управляющее напряжение с ФД 3 через петлевой фильтр (ПФ) 4 поступает на
УГ 1, стабилизируя его частоту.Выходной сигнал ПФ. 4 через усилитель 5 .постоянного тока поступает на его вход управления. В диапазоне перестройки устройства каждому значению коэфф. деления делителя частоты 2 соответствует определенное значение управляющего напряжения, вырабатываемого ФД 3. Закон изменения
4 коэфф. передачи ПФ 4 в диапазоне перестройки кольца приближен к закону, обратному закону изменения коэфф. передачи петли ФАПЧ, вызванного изменением передаточной функции делителя частоты 2. 1 ил.
195448 2
Формула изобретения
3S
45
Составитель С; Даниэлян
Техред А.Кикемезей Корректор А. Обручац
Редактор А. Гулько
Заказ 7423/58 Тираж 871 . Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5.
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
9 1
Изобретение относится к технике синтеза частот и может быть использовано, в частности, в цифровых синтезаторах частоты.
Целью изобретения является улучшение спектральных характеристик выходного напряжения.
На чертеже представлена структурная электрическая схема устройства фазовой автоподстройки частоты.
Устройство содержит управляемый генератор 1, делитель 2 частоты с переменным коэффициентом деления, фазовый детектор. 3, . петлевой фильтр
4, усилитель постоянного тока 5.
Устройство фазовой автоподстройки частоты работает следующим образом.
Частота уцравляемого генетатора 1 с помощью делителя 2 частоты с переменным коэффициентом деления подается на фазовый детектор З,после чего сравнивается в фазовом детекторе 3 с напряжением опорной частоты по фазе. Управляющее напряжение, вырабатываемое фазовым детектором
3, после фильтрации петлевым фильтром 4 .поступает на вход управляемого генератора 1, стабилизируя его частоту, а также на вход усилителя
5 постоянного тока, с выхода которого усиленный сигнал поступает на вход управления петлевого фильтра 4, т.е. величина управляющего сигнала определяется выходным напряжением петлевого фильтра 4. Этот управляющий сигнал, в свою очередь, приводит к установке определенного коэффициента передачи переменной составляющей петлевого .фильтра 4. В диа пазоне перестройки устройства каждому значению коэффициента деления делителя. частоты 2 соответствует определенное значение управляющего напряжения, вырабатываемого фаэовым детектором 3. На минимально рабочей частоте управляющее напряже5
30 ние минимально и коэффициент передачи петлевого фильтра 4 минимальный. По мере увеличения коэффициента деления делителя частоты 2 управляющее напряжение растет, вызывая увеличение коэффициента .передачи петлевого фильтра 4 по переменному току. Закон изменения коэффициента передайи петлевого фильтра 4.в диапазоне перестройки кольца приближен к закону, обратному закону изменения коэффициента передачи петли
ФАПЧ, вызванного изменением передаточной функции делителя 2 и крутизны характеристики управления управляемого генератора 1.
При перестройке в рабочем диапазоне частот кольца изменение коэффициента передачи цепи ФАПЧ, вызванное изменением коэффициента деления делителя частоты 2 и изменением крутизны характеристики управления частотой генератора 1, компенсируется соответствующим изменением коэффициента передачи фильтра 4, что и позволяет получить хорошие спектральные характеристики выходного напряжения во всем. диапазоне перестройки, т. е. значительно улучшить их. Устройство фазовой автоподстройки частоты, содержащее соединенные последовательно управляемый генератор, делитель частоты с переменным коэффициентом деления, фазовый детек. тор, другой вход которого является входом опорной частоты, и петлевой фильтр, выход которого подключен к входу управляемого генератора, о т— .л и ч а ю щ е е с я тем, что, с целью улучшения .спектральных характеристик выходного напряжения, петлевой фильтр выполнен с управляемым коэффициентом передачи, а между
его выходом и входом управления включен усилитель постоянного тока.
