Устройство для стабилизации яркости изображения на экране электроннолучеовй трубки

Устройство для стабилизации яркости изображения на экране электроннолучеовй трубки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СТАБШШЗАЦИИ ЯРКОСТИ ИЗОБРАЖЕНИЯ НА ЭКРАНЕ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ, содержащее электронно-лучевую трубку, оптически связанную с фотоприемником, усипнтелъ подсвечивающих сигналов, выход которого соединен с модулирующим входом электронно-лучевой трубки и интегратор, отличающеес я тем, что, с целью обеспечения оптимальной стабилизации яркости изображения на экране электроннолучевой трубкК; введены формирователь строчных импульсов, ускпнтепъ строчных отклоняющих импульсов,, последовательно соединенные генератор импульсов, дискретизатор, :второй вход которого соединен с выходом фотоприемника, счетчик импульсов и цифроаналоговый преобразователь , выход которого соединен с первым входом интегратора, выход которого соединен с первым входом ускптепя подсвечивающих сигналов. второй вход которого объединен с входами усилителя строчных отклоняющих импульсов и генератора импульсов и соединен с выходом формирователя строчных импульсов, введены также последовательно соединенные формирователь кадровых импульсов и усилитель кадровых отклоняющих импульсов, выход которого соединен с соответствующим входом электронно-лучевой трубки, и последовательно соединенные элемент ИЛИ и коммутатор, выход, которого соединен с объединенными управляющими входами формирователя строчньгх импульсов и усилителя кадроS вых отклоняющих импульсов, при этом выход усилителя строчных отклоняю (Л щих импульсов соединен с соответствующим входом электронно-лучевой трубки, первый вход элемента ИЛИ соединен с выходом переполнения счетчика импульсов, а второй - с вторым выходом формирователя кадровых импульсов, третий выход которого соесо ел динен с входом обнуления интегратора, а входы синхронизации формирователя 4 строчных импульсов, формирователя 00 4 кадровых отклоняющих импульсов, усилителя подсвечивающих сигналов, счетчика импульсов и элемента ИЛИ являются входами соответствующих синхронизирующих импульсов.

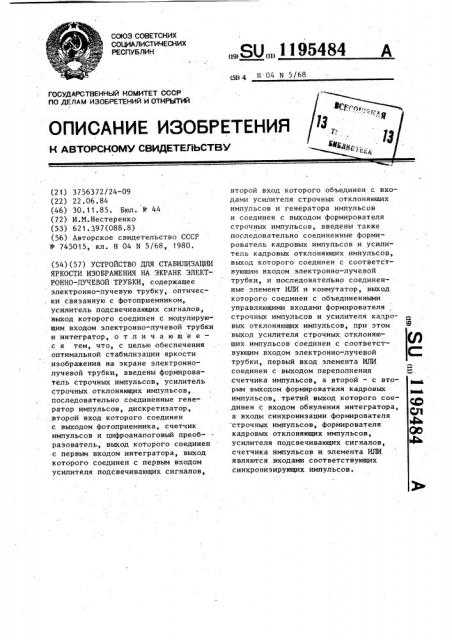

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 H 04 N 5/68 (21) 3756372/24-09 (22) 22.06.84 (46) 30. 11.85. Бюл. Ф 44 (72) И.М.Нестеренко (53) 621,397(088.8) (56) Авторское свидетельство СССР

Р 745015, кл. Н 04 N 5/68, 1980. (54) (57) УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ

ЯРКОСТИ ИЗОБРАЖЕНИЯ НА ЭКРАНЕ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ, содержащее электронно-лучевую трубку, оптичес. ки связанную с фотоприемником, усилитель подсвечивающих сигналов, выход которого соединен с модулирующим входом электронно-лучевой трубки и интегратор, .о т л и ч а ю щ е е— с я тем, что, с целью обеспечения оптимальной стабилизации яркости изображения на экране электроннолучевой трубки., введены формирователь строчных импульсов, усилитель строчных отклоняющих импульсов,. последовательно соединенные генератор импульсов, дискретизатор, .,второй вход которого соединен с выходом фотоприемника, счетчик импульсов и цифроаналоговый преобразователь, выход которого соединен с первым входом интегратора, выход которого соединен с первым входом усилителя подсвечивающих сигналов, „„SU„„1195484 A второй вход которого объединен с входами усилителя строчных отклоняющих импульсов и генератора импульсов и соединен с выходом формирователя строчных импульсов, введены также последовательно соединенные формирователь кадровых импульсов и усилитель кадровых отклоняющих импульсов, выход которого соединен с соответствующим входом электронно-лучевой трубки, и последовательно соединенные элемент ИЛИ и коммутатор, выход которого соединен с объединенными управляющими входами формирователя строчных импульсов и усилителя кадровых отклоняющих импульсов, при этом выход усилителя строчных отклоняющих импульсов соединен с соответствующим входом электронно-лучевой С: трубки, первый вход элемента ИЛИ соединен с выходом переполнения счетчика импульсов, а второй — с вторым выходом формирователя кадровых импульсов, третий выход которого соединен с входом обнуления интегратора, а входы синхронизации формирователя строчных импульсов, формирователя кадровых отклоняющих импульсов, 00 усилителя подсвечивающих сигналов, 4 счетчика импульсов и элемента ИЛИ являются входами соответствующих синхронизирующих импульсов.

1195484

Изобретение относится к системам отображения информации, в частности к электронно-лучевым индикаторам с двухкоординатным изображением телевизионного типа, и может быть использовано в индикаторах, содержащих электронно-,лучевую трубку, для установления оптимальной яркости изобра кения при изменениях скорости или типа развертывающих напряжений, а также для компенсации неравномерности фона.

Цель изобретения — обеспечение оптимальной стабилизации яркости изображения на экране электронно-лучевой трубки.

На фйг. 1 представлена структурная электрическая схема устройства для стабилизации яркости; на фиг. 2 — временные диаграммы.

Устройство содержит формирователь 1 строчных импульсов, усилитель 2 строчных отклоняющих импульсов, усилитель 3 подсвечивающих сигналов, усилитель 4 кадровых отклоняющих импульсов, электронно-лучевую трубку (ЭЛТ) 5 с отклоняющей системой, фотоприемник 6, генератор 7 импульсов, дискретизатор 8, интегратор 9, цифроаналоговый преобразователь (ЦАП) 10, счетчик 11 импульсов, элемент ИЛИ 12, коммутатор 13 и формирователь 14 кадровых импульсов.

Устцойствр работает следующим образом.

При поступлении на вход формирователя 1 строчных импульсов синхронизирующих импульсов с частотой Й (фиг. 2а) на его выходе формируются прямоугольные или трапецеидальные импульсы (фиг,2б), по длительности соответствующие времени прямого хода строчной развертки.

Усиленные усилителем 2 импульсы воздействуют на отклоняющую систему

ЭЛТ 5, на экране которой высвечивается иэображение строки. Положение этого изображения на рабочем поле экрана определяется напряжениями на выходе формирователя 1 и усилителя 4, которые переключаются коммута.тором 13 с частотой коммутации режимов. С приходом команды "Контроль" на вход U< элемента ИЛИ 12 иэображение строки смещается так, чтобы оно точно совпадало с направлением оптимального приема светочувствительной поверхности фотоприемника 6.

Фотоприемник 6 воспринимает все светоизлучение экрана или его часть и формирует напряжение,пропорциональное его величине. Так как чувствительность фотоприемника 6 имеет максимум в оптической области, то сформирован.ное им напряжение соответствует яркости иэображения строки. . При этом величина светоизлучения

Х=и,((a+b(e,-t,> " +e зависит от уровня подсвечивающих напряжений Б, длительности строчной развертки с периодом следования Т, постоянной времени затухания люминофора и других параметров

ЭЛТ.

Одновременно импульсы прямого хода строчной развертки (фиг..2 5)

20 поступают на разрешающий вход генератора 7, который формирует пачки коротких импульсов. Период следования и длительность этих импульсов выбираются в соответствии с предель25 ными масштабами разверток и характеристиками люминофора ЭЛТ, в частности временем его прожига.

С выхода генератора 7 пачки коротких импульсов поступают на вход дискретизатора 8, который осуществляет квантование напряжения, формируемого фотоприемником 6. Пачки коротких импульсов (фиг. 2i), промодулированных по амплитуде в соответствии с из-, менениями яркости экрана, поступают

35 на вход счетчика 11 импульсов. Модуль счета N счетчика 11 выбирается таким образом, чтобы при максимальном числе М коротких импульсов в пач40 ке, зависящем от рабочих масштабов изображения, удовлетворялось соотношение N>Ì. Амплитуда выходных импульсов дискретизатора 8 должна быть соизмеримой с пороговым уровнем сра45 батывания счетчика 11, позволяющим дополнительно селектировать короткие импульсы в зависимости от их амплитуды.

Синхронизирующие импульсы частоты Й в начале каждой пачки поступают также на обнуляющий вход счетчика 11, подготовляя его.

На счетный вход счетчика 11 поступает последовательность модулированных по амплитуде коротких импульсов (фиг. 2 l), из которых формируется числовой код, представляющий собой объективную характеристику яркости фона изображения.

При помощи коммутатора 13 изменяются напряжения смещения в формирователе 1 строчных импульсов и усилителе 4 и формируемое изображение снова ориентируется относительно светочувствительной поверхности фото- . приемника 6. Вследствие этого во время прямого хода кадровой развертки (фиг. 28) дополнительно вырабатывается напряжение, пропорциональное светоиэлучению I, и ток луча i уменьшается на величину, пропорциональную этой (фиг. 2е) вольтодобавке, сформированной интегратором 9.

-При этом средняя яркость контрольного иэображения точно соответствует яркости основного растра, так как оно формируется иэ одних и тех же отклоняющих и подсвечивающих напряжений методом коммутирования смещения.

Требуемая точность ориентирования контрольного изображения (при различных уровнях внешних засветов) определяется величиной и знаком смещающих напряжений на выходе усилителей 2 и 4. При автоматической работе устройства стабилизации яркости на вход элемента ИЛИ 12 поступает импульс обратного хода кадровой развертки с инверсного выхода формирователя 14 кадровых импульсов, и контрольное

40 изображение включается в каждом цикле формирования растра.

3 119

Однако при большой плотности шумов, засвечивающих экран ЭЛТ 5, или при возникновении помех возможны дополнительные срабатывания счетчи-. ка 11, увеличивающие яркость ° Такие нежелательные воздействия они могут быть устранены подбором типа фотопри.емника 6 с учетом его селектирующих свойств по длительности светоимпульсов.

В общем случае выработанный счетчиком 11 код яркости поступает на в

ЦАП 10, который формирует ступенчатое напряжение (фиг. 2д). Инте-. гратор 9 накапливает импульсные посыпки, поступающие с выхода ЦАП 10, и вырабатывает медленно изменяющееся напряжение (фиг. 2е) Бр за время обратного хода кадровой развертки.

Средний уровень U< сохраняется и в течение прямого хода, задаваемого формирователем 14 кадровых импульсов, включающим схему ИЛИ 12 в режим работы.

Накопленное интегратором 9 напряжение (фиг. 2е) поступает на модули рующий вход усилителя 3 подсвечивающих сигналов и вызывает изменение уровня напряжения подсвета на модулирующем электроде ЗЛТ 5 и,следовательно, дополнительную модуляцию тока луча, определяющего величину яркости экрана. При этом увеличение напряжения (фиг. 2е) на выходе интегратора 9 вызывает. уменьшение тока i луча и яркости . По окончании прямого хода кадровой развертки (фыг. 2 Ь) формирователь 14 кадровых импульсов вырабатывает импульс (фиг. 23) сброса, который поступает на дополнительный вход интегратора 9 и обнуляет его, что обеспечивает постоянство началь548.4, 4 ного уровня модулирующего напряжения от кадра к кадру.

Если за счет дополнительных засветок или вследствие других причин счетчик 11 переполняется, то сигнал переполнения поступает на второй вход элемента ИЛИ 12, управляющий . коммутатором 13.

1195484
