Реферат



КУЛЬТЙМ ©, содержащий установленные на раме штанги, на которых /3 « «лнош.д закреплены посредством держателей стойки с рабочими органами и опорные колеса, отличающийся тем, что, с целью упрощения процесса технологической перестройки и замены рабочих органов, в каждом держателе в вертикальной плоскости выполнена имеющая форму усеченной пирамиды с большим основанием со стороны нижней части держателя полость под стойку с рабочим органом, при :STOM основания и три боковые грани пирамиды и горизонтальное сечение стойки имеют форму прямоугольной трапеции, причем большее основание каждой трапеции оснований пирамиды и стойки рабочего органа расположено со стороны опорного колеса. (Л ;о сд со ю ;о

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (594 А 01 В 39 22

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ СЕ(г) к;р р

"-,;,Я у

ОПИСАНИЕ ИЗОБРЕТЕНИ 3., g

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ @ 1 0,.,, (21) 3654233/30-15 (22) 1.07.83 (46) 07.12.85. Бюл. № 45 (71) Ташкентский ордена Трудового Красного Знамени ннстнту т инженеров железнодорож ного транеткута (72) А, 5. Глушенко, С. П. Бурмистров, В. Г. Сенькин, Е. В. Сливинский и А. Г. Рякин (53) 631 — 316.02 (088.8) (56) Авторское свидетельство СССР № 745396, кл. А Ol В 59/04, 1978.

Авторское свидетельство СССР № 1021357, кл. А 01 В 39/22, 1980.

) (54) (57) КУЛЬТИИР1 ЮР, содержащий установленные на раме штанги, на которых

„.SU„„1195929 A закреплены посредством держателей стойки срабочими органами и опорные колеса,,отли- чающийся тем, что, с целью упрощения процесса технологической перестройки и замены рабочих органов, в каждом держателе в вертикальной плоскости выполнена имеющая форму усеченной пирамиды с большим основанием со стороны нижней части держателя полость под стойку с рабочим органом, нри .этом основания и три боковые грани пирамиды и горизонтальное сечение стойки имеют форму прямоугольной трапеции, при.чем большее основание каждой трапеции оснований пирамиды и стойки рабочего органа расположено со стороны опорного колеса.

1195929 б 7

Фиг. Я

7 б

Составитель Е, Юдин

Техред И. Верес Корректор М. Максимншинец

Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Бобкова

Заказ 7439/1

Изобретение относится к сельскохозяйст венному машиностроению, а именно к почвообрабатывающим орудиям.

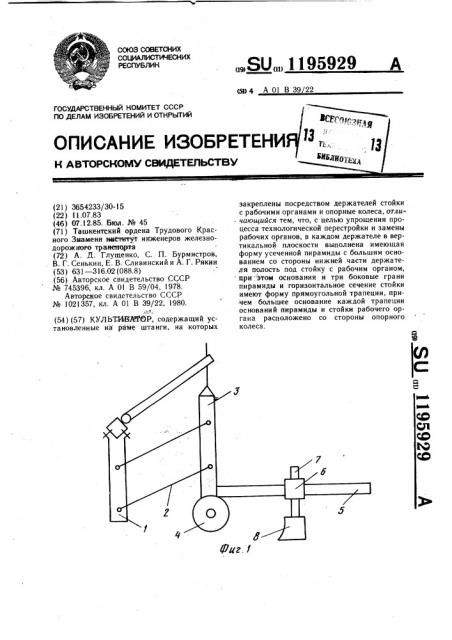

Цель изобретения — упрощение процесса технологической перестройки и замены рабочих органов. На фиг. 1 изображен культиватор в транспортном положении; на фиг. 2 — держатель в момент установки стойки с рабочим органом, сечение вертикальной плоскостью; на фиг. 3 — то же, сечение горизон10 тальной плоскостью; на фиг. 4 — держатель после установки стойки с рабочим органом, сечение горизонтальной плоскостью.

Культиватор содержит кронштейн 1, на котором посредством звеньев 2 установлены рамы 3. На последних закреплены опорные колеса 4 и штанги 5, на которых посредством держателей 6 закреплены стойки 7 с рабочими органами 8. В каждом из держателей 6 в вертикальной плоскости выполнены, имеющая форму усеченной пирамиды с 20 большим основанием 9 со стороны нижней части держателя, полость 10 под стойку 7, при этом основания и три боковые грани пирамиды и горизонтальное сечение стойки 7 имеют форму прямоугольной трапеции, причем большее основание 11 каждой из трапеций оснований пирамиды и стойки расположено со стороны опорного колеса 4. В держателе 6 выполнены горизонтальное отверстие 12, имеющее прямоугольную форму в продольном и поперечном сечениях.

Культиватор работает следующим образом.

При установке рабочих органов 8 на штангу 5 горизонтальным отверстием одевается держатель 6, а в вертикальное отверстие вставляется стойка 7 под углом к продольной оси штанги 5, при этом большее основание 11 стойки 7 скользит по наклонной грани пирамиды внутренней поверхности держателя 6. Затем стойки 7 переводятся в вертикальное положение, при этом поверхность стойки 7 взаимодействует с поверхностью штанги 5 и внутренней поверхностью держателя 6, -прижимая последний к штанге 5. При движении культиватора рабочие органы 8 осуществляют обработку почвы, при этом силы реакции почвы прижимают стойку 7 к держателю 6 и штанге

5, исключая возможность выпадения стойки

7 из держателя 6. При снятии рабочего органа 8 стойку 7 поворачивают вперед по ходу движения культивтора и вынимают ее из полости 10 держателя 6.
