№ 119595

Класс 21Ф 12оз

СССР и 140ТЕК

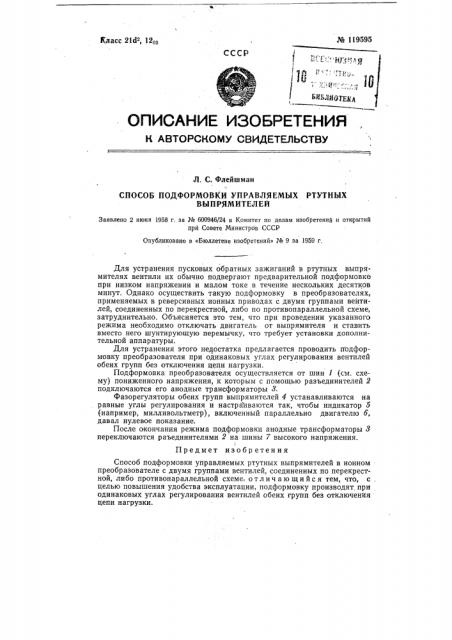

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. С. Флейшман

СПОСОБ ПОДФОРМОВКИ УПРАВЛЯЕМЫХ РТУТНЫХ

ВЫПРЯМИТЕЛЕЙ

Заявлено 2 июня 1958 r, за № 600946/24 в Комитет по делам изобретений и открытий прй Совете Министрав СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1959 r.

Для устранения пусковых обратных зажиганий в ртутных выпрямителях вентили их обычно подвергают предварительной подформовке при низком напряжении и малом токе в течение нескольких десятков минут. Однако осуществить такую подформовку в преобразователях,. применяемых в реверсивных ионных приводах с двумя группами вентилей, соединенных по перекрестной, либо по противопараллельной схеме, затруднительно. Объясняется это тем, что при проведении указанного режима необходимо отключать двигатель от выпрямителя и ставить вместо него шунтирующую перемычку, что требует установки дополнительной аппаратуры.

Для устранения этого недостатка предлагается проводить подформовку преобразователя при одинаковых углах регулирования вентилей обеих групп без отключения цепи нагрузки.

Подформовка преобразователя осуществляется от шин 1 (см. схему) пониженного напряжения, к которым с помощью разъединителей 2 подключаются его анодные трансформаторы 8.

Фазорегуляторы обеих групп выпрямителей 4 устанавливаются на равные углы регулирования и настраиваются так, чтобы индикатор 5 (например, милливольтметр), включенный параллельно двигателю 6,, давал нулевое показание.

После окончания режима подформовки анодные трансформаторы 8 переключаются раъединителями 2 на шины 7 высокого напряжения.

Предмет изобр етения

Способ подформовки управляемых ртутных выпрямителей в ионном преобразователе с двумя группами вентилей, соединенных по перекрестной, либо противопараллельной схеме, отличающийся тем, что, с, целью повышения удобства эксплуатации, подформовку производят, при одинаковых углах регулирования вентилей обеих групп без отключения цепи нагрузки. № 119595
