Реферат



ЭНДОПРОТЕЗ КУЛЬТИ КОНЕЧНОСТИ , содержащий головку и стержень , отличающийся тем, что, с целью создания опорной поверхности под протез при короткой культе, головка выполнена в виде шарового сегмента с отверстиями по периметру , стержень выполнен резьбовым и снабжен с.менными втулками. (Л со СП со ;о ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3589615/28-14 (22) 10.05.83 (46) 07.12.85. Бюл. № 45 (71) Республиканский научно-педагогический и клинико-экспериментальный центр травматологии и ортопедии Министерства здравоохранения ГССР и Тбилисский ордена

Трудового Красного Знамени государственный медицинский институт (72) О. Н. Гудушаури, М. Г. Зимлицкий и Г. С. Микадзе (53) 615.475(088.8) (56) Авторское свидетельство СССР № 510238, кл. А 6 1 F 1 /00, 1 974.

„,Я0„„1195995 А (51) 4 А 61 F 2/28 (54) (57) ЭНДОПРОТЕЗ КУЛЬТИ КОНЕ IHOCTH, содержащий головку и стержень, отличающийся тем, что, с целью создания опорной поверхности под протез при короткой культе, головка выполнена в виде шарового сегмента с отверстиями по периметру, стержень выполнен резьбовым и снаб. жен сменными втулками.

1195995 а.г фиг. Х

ВНИИПИ Заказ 7444/4 Тираж 72! Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, преимущественно к ортопедии и травматологии, а именно к эндопротезам культи конечности.

Целью изобретения является созда ние опорной поверхности под протез при короткой культе.

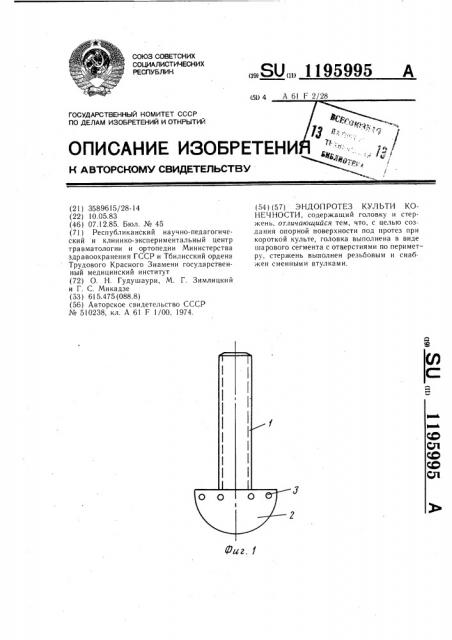

На фиг. 1 схематически изображен эндопротез; на фиг. 2 — то же, вид сверху; на фиг. 3 —; на фиг. 4 — то же, вид сверху; на фиг. 5 — удлиненная короткая культя бедра с пришитыми мышцами.

Эндопротез культи конечности содержит резьбовый стержень 1 с головкой 2 в виде шарового сегмента, по всему периметру которой имеются отверстия 3. На стержне 1 свободно размещены сменные втулки 4 заданной толщины, поверхность 5 которых, соприкасающаяся с костью, выполнена рифленой.

Эндопротез выполнен из. корундовой керамики с целью исключения биологической несовместимости его с тканями реципиента (и таким образом исключения послеоперационных осложнений) .

Протезирование осуществляют следующим образом.

При достатке запаса мягких тканей и кожи на конце короткой культи на стержень 1 эндопротеза навинчивают подобранные керамические сменные втулки 4 заданной толщины и диаметра, соответствующих кости.

Керамические втулки готовят толщиной

1, 2, 5, 6, 8 см, внутренний диаметр у всех втулок протеза должен быть одинаковым.

Наружный диаметр этих втулок подбирается в соответствии с наружным диаметром костной культи. Удлинение короткой культи целесообразно в пределах не более 12 см, что достаточно для повышения качества фиксации протеза на короткой культе.

Затем ввинчивают стержень 1 эндопротеза в костно-мозговой канал без его обработки на 7 — 12 см так, чтобы край ампутированной кости плотно прилегал к рифленой поверхности 5 втулки 4. К отверстиям

3 головки 2 пришивают внутренние группы мышц, а наружными мышцами и кожей соз2п дают мышечно-кожный лоскут. Резьбовое соединение стержня 1 в костно-мозговом канале обеспечивает надежную фиксацию эндопротеза. Втулки 4 совместно с головкой

2 удлиняют короткую культю бедра, тем самым создавая рычаг для обеспечения сопряженности короткой культи с протезом, что существенно улучшает биохимические и клинические характеристики ходьбы на протезе.
