Устройство для обрезки облоя

Устройство для обрезки облоя

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ОБЛОЯ, содержащее верхнюю плиту с обрезным пуансоном, нижнюю плиту с / У размещенной на ней обрезной матрицей, установленной в обойме, и промежуточное звено, отличающееся тем, что, с целью расширения технологических возможностей и повышения надежности удаления облоя, боковая поверхность обоймы со стороны промежуточного.звена выполнена с выступом, промежуточное звено выполнено в в.иде подпружиненной зубчатой рейки, закрепленной с помощью шарнира на верхней плите и-установленной с возможностью взаимодействия с выступом обоймы. (Л С 0) о 00 л

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5D 4 В 21 J 13/02 (21) 3777584/25-27 (22) 06.08.84 (46) 07. 12.85. Бюл. Ф 45 (71) Филиал Ростовского научно-исследовательского института технологии, машиностроения в r. Ровно (72) А.В. Красун и Ю.А. Селецкий (53) 621.73(088.8) (56) Авторское свидетельство СССР

У 984608, кл. В 21 J 13/02, 1980. (54) (57) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ

ОБЛОЯ, содержащее верхнюю плиту с

Ф обрезным пуансоном, нижнюю плиту с

ÄÄSUÄÄ 1196089 А размещенной на ней обрезной матрицей, установленной в обойме, и промежуточное звено, о т л и ч а ю щ ее с я тем, что, с целью расширения технологических возможностей и по- вышения надежности удаления облоя, боковая поверхность обоймы со стороны промежуточного. звена выполнена с выступом, промежуточное звено выполнено в виде подпружиненной зубчатой рейки, закрепленной с помощью шарнира на верхней плите и установленной с возможностью взаимодействия с выступом обоймы.

1196089

Составитель В.Бешеков

Редактор H.Ãóíüêî . Техред О.Неце

КорректорИ.Эрдейи

Заказ 7504/9

Тираж 646 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение .относится к обработке металлов давлением, а именно к механизированным устройствам для обрезки облоя.

Цель изобретения †.расширение технологических возможностей устройства и повышение надежности удаления облоя.

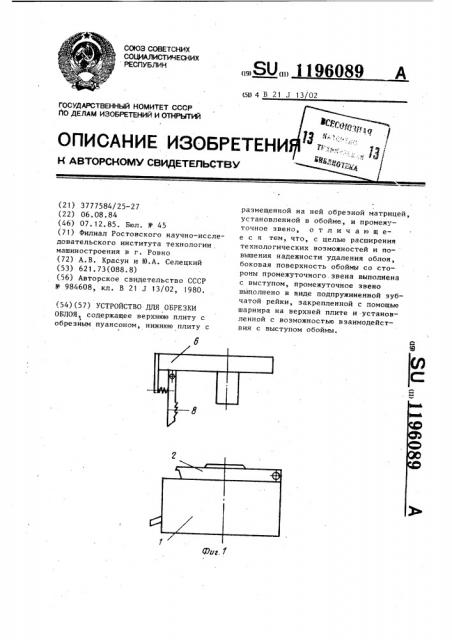

На фиг. 1 показано устройство в исходном положении (ползун в верхней мертвой точке), на фиг. 2 .— то же, в закрытом положении (ползун в нижней мертвой точке), на фиг. 3— то же, в промежуточном положении при ходе ползуна пресса вверх.

Устройство содержит нижнюю плиту 1 со склизом 2 и шарнирно закрепленной на ней обоймой 3 с выступом

4, в которой установлена матрица 5, верхнюю плиту 6 с установленным на ней пуансоном 7 и шарнирно закрепленной зубчатой, рейкой 8 со скосом 9, подпружиненной пружиной 10.

На нижней плите имеются фиксаторы

11, центрирующие обойму в исходном положении.

Устройство для обрезки облоя работает следующим образом.

На матрицу 5, которая находится в горйзонтальном положении, подается

5 поковка (фиг. 1). При ходе ползуна пресса вниз зубчатая рейка 8 взаимодействует скосом 9 с выступом 4 на обойме 3, уходит в сторону, сжимая при этом пружину 10, и занимает нижнее положение, в котором верхний зуб рейки 8 находится под выступом 4 обоймы 3. При этом происходит обрезка облоя и проталкивание детали на склиз 2. При ходе ползуна пресса

15 вверх зубчатая рейка 8 поднимает обойму до тех пор, пока она находится в зацеплении с зубьями рейки 8 (фиг. 3). При этом обойма 3 совершает скачкообразное движение по

20 зубьям рейки 8, что повышает надежность сброса облоя с матрицы 5, когда рейка 8 выходит из зацепления с выступом 4 обоймы 3, последняя под собственным .весом возвращается в

25 исходное положение и центрируется фиксатором 11.
