Реферат

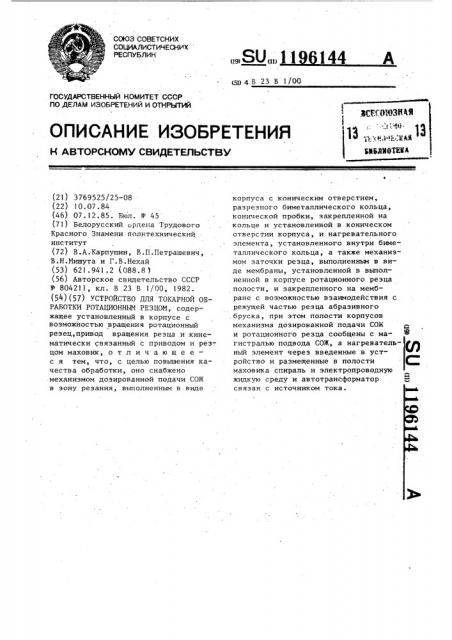

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU,„, I i >44 (5p 4 В 23 В 1/00

3Ц:.ХОМЗН 4 и -;,„„,",,,",",„„13

ВХЬЛМОТЕ 1А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PGHOMY СВИДЕТЕПЪСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3769525/25-08 (22) 10.07.84 (46) 07.12.85. Бюл. Ф 45 (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (72) В.А..Карпунин, В.П.Петрашевич, B.Н.Мишута и Г.В.Нехай (53) 62) .941.2 (088.8 ) (56) Авторское свидетельство СССР

- 8042)), кл. В 23 В )/00, 1982. (54)(57) устРОЙстВО для токАРной оБРАБОТКИ РОТАЦИОНН11)М РЕЗЦОМ, содержащее установленный в корпусе с возможностью вращения ротационный резец, привод вращения резца и кинематически связанный с приводом и резцом маховик, о т л и ч а ю щ е е— с я тем, что, с. целью повышения качества обработки, оно снабжено механизмом дозированной подачи СОЖ в зону резания, выполненным в .виде корпуса с коническим отверстием, разрезного биметаллического кольца, конической пробки, закрепленной на кольце и установленной в коническом отверстии корпуса, и нагревательного элемента, установленного внутри биметаллического кольца, а также механизмом заточки резца, выполненным в виде мембраны, установленной в выполненной в корпусе ротационного резца полости, и закрепленного на мембране с возможностью взаимодействия с режущей частью резца абразивного .бруска, при этом полости корпусов механизма дозированной подачи СОИ и ротационного резца сообщены с маЮ гистралью подвода СОЖ, а нагревательный элемент через введенные в устройство и размещенные в полости С маховика спираль и электропроводную жидкую среду и автотрансформатор связан с источником тока. Фааюй

1 1196)

Изобретение относится к станкостроению и может .быть использовано в станках для ротационной обработки.

Цель изобретения — повышение качества обработки за счет обеспечения возможности изменения инерционного момента при разгоне и торможении

-резца, стабилизации температуры в цроцессе резания и автоматической заточки резца. )О

На чертеже показана принципиаль ная схема устройства для токарной обработки ротационным резцом. 4 1

В тока6ном патроне 1 закреплена деталь 2; обрабатываемая резцом 3, соединенным через шестерни 4 и 5 с маховиком 6, имеющим ребра 7, заполненным частично ртутью 8, внутри которого помещена спираль 9, один конец которой закреплен в изолято- 2р ре 10. Дозирующее устройство для подачи СОЖ 11 включает корпус 12„ конус 13, биметаллический элемент

14, нагреватель 15, в виде вольфрамовой спирали, соединенной посредством 25 щеток 16, подпружиненных упругими элементами 17, со спиралью 9, частично погруженной в ртуть 8, и латером 18. Корпус 12 соединен трубками с гидравлическим насосом 19 и затачивающим устройством, состоящим из корпуса 20, мембраны 21, алмаз44 1 ного бруска 22, закрепленного на . пружине 23.

Устройство работает следующим образом.

Зажимают в патроне 1 деталь 2 и начинают обработку. В начальный момент силы инерции минимальны,. так как ртуть 8 находится на дне махавика 6, брусок 22 не входит в контакт с задней режущей кромкой резца 3. В процессе обработки под действием сил резания резец 3, вращаясь, сообщает вращательное движение маховику 6. Ртуть 8 по ребрам 7 перемещается по стенкам, что увеличи— вает момент инерции и стабилизирует самовращение резца 3. При изменении сил резания вледствие изменения температур в зоне резания и затупления резца вращение ы маховика 6 увеличивается, что приводит к увеличению сопротивления спирали 9 и уменьшению температуры нагревателя 15.. Биметаллический элемент 14 сжимается, увеличивается подача СОЖ.

При этом давление в системе подачи

СОЖ уменьшается, что вызывает перемещение подпружиненного алмазного бруска 22 к задней режущей кромке ротационного резца 3. В случае уменьшения сил резания система приходит в исходное положение.
