Реферат



УСТРОЙСТВО ДЛЯ ОБРАБОТКИ МОДИФИЦИРОВАННЫХ ПОВЕРХНОСТЕЙ, включающее резцедержатель, эксцентрично размещенный на инструментальном шпинделе и смонтированньп в направляющей штанги, установленной с возможностью регулировки вьшета, и шпиндель изделия, отличающ .е е с я тем, что, с целью повышения точности и производительности обработки, устройство снабжено жестко связанной с инструментальным шпинделем стойкой с направляющей , в которой размещен один конец штанги с возможностью перемещения по ней, а другой конец штанги связан с резцедержателем дополнительно введенным цилиндрическим шарниром, при этом ось инструментального шпинделя установлена эксцентрично а оси шпинделя изделия. (Л с со 05 ак

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3CFC653P A Q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЬИБЯЯОТЕЫА

Н ASTOPCKOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2)) 3794432/25-08 (22) 26.09.84 (46) 07.12.85. Бюл. N - 45 .(71) Московский автомеханический институт . (7?) О.И.Карузин и С.И.Митюшев (53) 62).941.2 (088.8 ) (56) Авторское свидетельство СССР.

9 908539, кл.В 23 В 5/44,1980. (54)(57) устгойство пля ОВРАВотки

МОДИФИЦИРОВАННЫХ ПОВЕРХНОСТЕЙ, включающее резцедержатель, эксцентрично размещенный на инструментальном шпинделе и смонтированный в направляющей штанги, установленной

ÄÄSUÄÄ1196I46 A ..

1511 4 В 23 В 5/44 // В 23 С 3/16 с возможностью регулировки вылета, и шпиндель изделия, о т л и ч а ющ .е е с я тем, что, с целью повы— шения точности и производительности обработки, устройство снабжено жестко связанной с инструментальным шпинделем стойкой с направляющей, в которой размещен один конец штанги с возможностью перемещения по ней, а другой конец штанги связан с резцедержателем дополнительно введенным цилиндрическим шарниром, при этом ось инструментального шпинделя установлена эксцентрично оси шпинделя изделия °

1196!

1О

25

Изобретение,.относится к технологии машиностроения, в частности к металлообработке, и может быть использовано при механической обработке кулачков звездочек кулачковых дифференциалов транспортных средств.

Цель изобретения — повышение точности и пруизвоДительности за счет использованиявысоких скоростеи резания, что стало возможным при исключении копира из процесса формообразования.

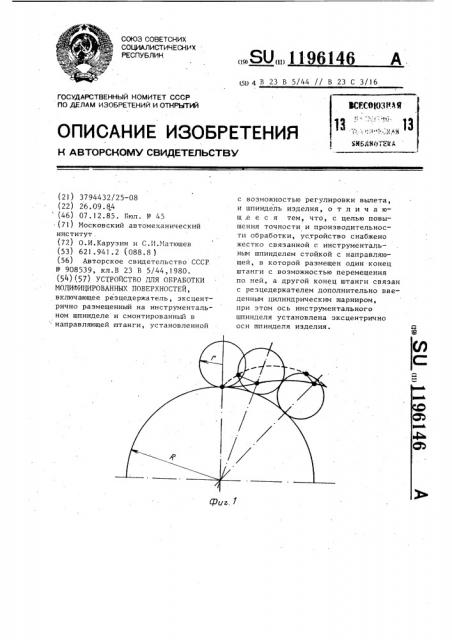

На фиг.1 изображена схема образования модифицированной циклоидальной кривой; на фиг.2 — схема устройства; на фиг.3 — разрез А-А на фиг.2.

Устройство содержит инструментальный шпиндель 1, несущий эксцентрично закрепленный резцедержатель 2, ось которого смещена относительно оси обрабатываемой детали 3 на величину +1 (или для гипоциклоиды R-r), направляющую 4. эксцентрично установленную в инструментальном шпинделе 1 на расстоянии от его оси при помощи цилиндрического шарнира 5.

Устройство снабжено жестко связанной с инструментальным шпинделем стойкой 6 с направляющей 7. Резцедержатель 2 смонтирован в направляющей .4 штанги 8, один конец 9 которой установлен в направляющей 7 с возможностью перемещения, а друI

ВНИИПИ Заказ 7507/11

Тираж 1085 Подписное

Филиал ППП "Патент", г.Ужгород,ул.Проектная, 4

46 2 гой конец (позицией не обозначен ) посредством цилиндрического шарнира 5 связан с резцедержателем 2.

Резец 10 жестко закреплен в резцедержателе 2 на расстоянии с! от оси направляющей 4 и имеет лезвие радиусом д (для получения эквидистанты к обрабатываемой кривой ).

Устройство работает следующим образом. При вращении обрабатываемой детали 3 с частотой u) через коробку скоростей (не обозначена ) обеспечивается частота вращения инструментального шпинделя 1, равная пм (и — число ветвей обрабатываемой кривой ).

Вместе с инструментальным шпинделем вращается направляющая 4, одновременно дополнительно поворачиваясь вокруг инструментального шпинделя 1 за счет цилиндрического шарнира 5 и перемещаясь поступательно относительно резцедержателя 2, заставляя последний двигаться вдоль направляющей 7 стойки 6. Таким образом, точка Б резцедержателя описывает модифицированную эпициклоиду, а резец 10, имеющий лезвие радиуса Ы, эквидистанту к ней. Изменяя расстояния от оси цилиндрического шар нира 5 до оси инструментального шпинделя 1 можно получать удлиненную или укороченную эпициклоиды.
