Способ заточки прямозубых зуборезных долбяков
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (11)
<д1) 4 В 23 F 21/10 // В 24 В 3/36
ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ;„
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ шлифовального круга смещают относительно оси долбяка и разворачивают в плоскости, параллельной оси долбяка и проходящей через ось круга на угол, определяемый из соотношения
) 3 =arc
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3789641/25-08 (22) 13.09.84 (46) 07.12.85. Бюл. 9 45 (7 ) И.С.Лазебник (53) 621 924.8 (088.8) (56) Родин П.Р., Климов В.И., Якубсон С.Б. Технология изготовления зуборезного инструмента. — Киев:
Техника, 1982, с. 108-109. (54)(57) СПОСОБ ЗАТОЧКИ ПРЯИОЗУБЫХ
ЗУБОРЕЗНЫХ ДОЛБЯКОВ при вращении шпифовального круга цилиндрической формы и долбяка вокруг своих осей, . отличающийся тем, что, с целью повышения точности долбяка путем уменьшения органической rfoгрешности профиля его зубьев, ось кратчайшее расстояние между осями круга и долбяка, наружный диаметр долбяка; передний угол при вершине зуба долбяка, угол разворота оси шпифовального круга.
20
Составитель С.Ласточкин
Редактор И. Николайчук Техред Л.Микеш Корректор А.Зимокосов
Заказ 7510/13 Тираж 1085 Подпис ное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий l 13035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгорор, ул. Проектная, 4
Изобретение относится к металлообработке и может быть использовано для заточки прямозубых долбяков, преимущественно с отрицательными передними углами.
Цель изобретения — повышение точности долбяка путем уменьшения органической погрешности профиля его зубьев.

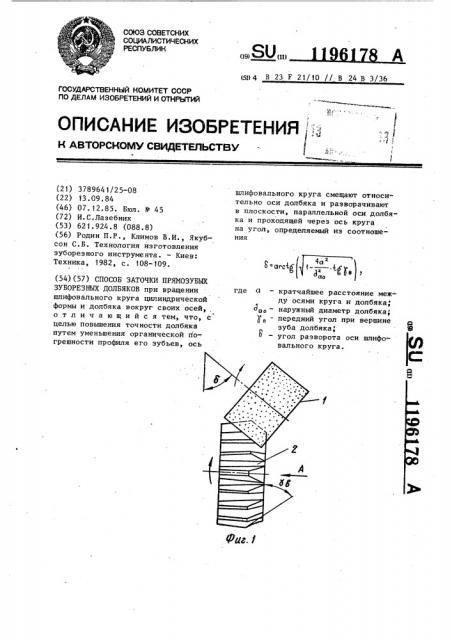

На фиг. 1 представлена схема установки шлифовального круга," на фиг. ? — вид A на фиг. 1.
Б1лифовальный круг 1 устанавливается под углом В относительно торцовой плоскости долбяка 2. Угол 6 не равен переднему углу при вершине зуба долбяка g (фиг.1), В результате смещения оси круга относительно оси долбяка на величину а (фиг.2) передняя поверхность приобретает форму однополостного гиперболоида вращения. Величина смещения в каждом конкретном случае определяется в зависимости от параметров допбяка
1196178 2
При заточке ось шпифовального круга разворачивают на угол Г в плоскости, . параллельной оси долбяка и проходящей через нее. Значение угла Е оггре деляется зависимостью где a — кратчайшее расстояние между осями круга и долбяка; наружный диаметр долбяка; — передний угол при вершине зуба долбяка; о — угол разворота оси шлифовального круга.
В соответствии с выбранной величиной cl и значениями переднего и заднего углов долбяка рассчитывается угол профиля инструментальной .рейки долбяка Ко при этом обеспечивается минимальное значение органической погрешности профиля.
