Гайковерт

Гайковерт

Иллюстрации

Показать все

Реферат



ГАЙКОВЕРТ, содержащий корпус, размещенные в нем пневмодвигатель, кинематически связанную с его выходным валом через муфту свободного хода головку под ключ и воздухораспределительный механизм , имеющий воздухоподводящие и выхлопной каналы, впускной клапан, размещенный на воздухоподводящем канале, и золотник, кинематически связанный с валом. отличающийся тем, что, с целью повыщения надежности работы, в корпусе выполнены перепускной канал, пересекающий воздухоподводящий и выхлопной каналы, и каналы, периодически сообщающиеся с соответствующими полостями золотника и перепускным каналом, гайковерт снабжен дополнительным золотником, размещенным в перепускном канале, а полумуфты свободного хода взаимодействуют между собой посредством зубьев, выполненных на торцовых поверхностях , и размещ ены на входном валу пневмодвигателя, ведущая полумуфта подпружинена вдоль оси, а ведомая имеет на цилиндрической поверхности зубья, взаимодействующие с подпружиненной к ним собачкой , ось вращения которой закреплена в корпусе. /5 7 /S J I 8 13

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1196248 ш 4 В 25 В 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3594468/25-28 (22) 28.03.83 (46) 07.12.85. Бюл. № 45 (72) В. В. Филимонов и 3. Д. Лукашенко (53) 621.883 (088.8) (56) Патент США № 2893778, кл.,81 — 52,4, 1953.

Авторское свидетельство СССР № 74136, кл. В 25 В 21/00, 1947. (54) (57) ГАЙКОВЕРТ, содержащий корпус, размещенные в нем пневмодвигатель, кинематически связанную с его выходным валом через муфту свободного хода головку под ключ и воздухораспределительный механизм, имеющий воздухоподводящие и выхлопной каналы, впускной клапан, размещенный на воздухоподводящем канале, и золотник, кинематически связанный с валом, отличающийся тем, что, с целью повышения надежности работы, в корпусе выполнены перепускной канал, пересекающий воздухоподводящий и выхлопной каналы, и каналы, периодически сообщающиеся с соответствующими полостями золотника и перепускным каналом, гайковерт снабжен дополнительным золотником, размещенным в перепускном канале, а полумуфты свободного хода взаимодействуют между собой посредством зубьев, выполненных на торцовых поверхностях, и размещены на входном валу пневмодвигателя, ведущая полумуфта подпружинена вдоль оси, а ведомая имеет на цилиндрической поверхности зубья, взаимодействующие с подпружиненной к -ним собачкой, ось вращения которой закреплена в корпусе.

Изобретение относится к переносному механизированному инструменту и может быть использовано в различных отраслях промышленности для затяжки резьбовых соединений.

Цель изобретения — повышение надежности работы.

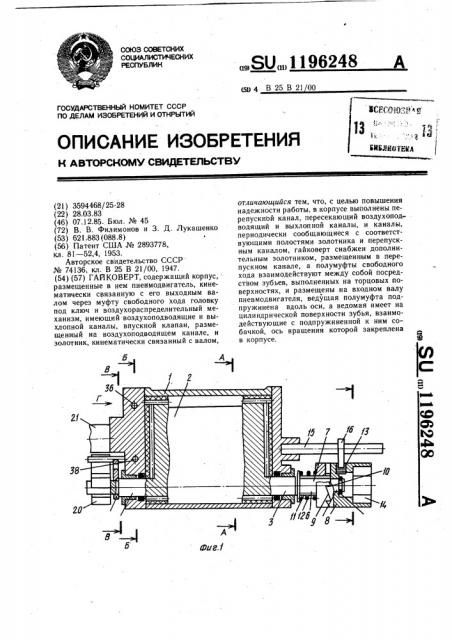

На фиг. 1 изображен гайковерт, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез: Б — Б на фиг, 1; на фиг. 4 — разрез  — В на фиг. 1; на фиг. 5 — вид Г на фиг. 1.

Гайковерт содержит корпус 1, размещенный в нем качающийся поршень 2, выполненный за одно целое с валом 3 и образующий совместно с корпусом 1 пневмодвигатель с рабочими полостями 4 и 5.

На выходном конце 6 вала 3 размещена муфта свободного хода, включающая ведущую 7 и ведоМые 8 полумуфты, взаимодействующие между собой посредством торцовых зубьев 9 и 10 соответственно. Ведущая полумуфта 7 установлена на выходном конце вала 3 с возможностью совместното вращения, например, при помощи шлицев 11 и подпружинена в осевом направлении пружиной 12. Ведомая полумуфта

8 выполнена с храповыми зубьями 13, размещенными на ее наружной цилиндрической поверхности, и центральным профильным гнездом 14, предназначенным для взаимодействия с головкой болта затягиваемого резьбового соединения. В корпусе 1 жестко закреплена ось 15, на которой с возможностью поворота установлена подпружиненная собачка 16, взаимодействующая с храповыми зубьями 13 ведомой полумуфты 8 и образующая с последней храповой механизм одностороннего действия. На свободном конце 17 вала 3 жестко закреплено водило 18 со сквозным фигурным пазом 19.

Вал 3 подпружинен в тангенциальном направлении относительно корпуса 1 пружиной

20 кручения, концы которой жестко закреплены в корпусе 1 и валу 3. В корпусе

1 выполнены воздухоподводящий 21 и выхлопной 22 каналы, в воздухоподводящем канале 21 размещен впускной клапан 23 (не показан). В корпусе перпендикулярно оси вала 3 выполнен канал 24, который пересекается пазом 25 и каналами 26 — 28, которые сообщаются с атмосферой. В канале 24 размещен золотник 29, имеющий кольцевые проточки 30 и 31, и жестко закрепленный в нем перпендикулярно его оси палец 32, который проходит через паз 25 и взаимодействует с фигурным пазом 19 водила 18. Воздух,оподводящий и выхлопной каналы 21 и 22 пересекаются перепускным. каналом 33, который с одной стороны посредством каналов 34 — 37 периодически сообщается с проточкой 31 золотника 29, а с другой стороны каналами 38 — 41 — с проточкой 30 золотника 29. В перепускном канале 33 размещен золотник 42 с кольцевой

1196248 канавкой 43 в средней части, образующий в канале 33 камеры 44 и 45. Рабочая полость 5 пневмодвигателя сообщается с атмосферой через окно 46. Ось 15 одновременно служит упором, предназначенным для взаимодействия с привалочной поверхностью собираемых изделий и гашения реактивного момента за счет контакта с ней. Перепускной канал 33 сообщается с рабочей полостью

4 пневмодвигателя через каналы 47 и 48.

10 Гайковерт работает следующим образом.

При нажатии на кнопку пускового клапана (не показан) сжатый воздух подается в воздухоподводящий канал 21 и далее через каналы 34 и 35, кольцевую проточку 31 золотника 29 и канал 36 поступает в каме15 ру 44. Под давлением сжатого воздуха золотник 42 перекрывает выхлопной канал

22 и затем кольцевой канавкой 43 открывает канал 47. В процессе перемещения золотника 42 воздух из камеры 45 по каналам 38, 40 и 2? вытесняется в атмосферу.

Сжатый воздух через воздухоподводящий канал 21, кольцевую Канавку 43 золотника

42 и канал 47 поступает в рабочую полость

4 пневмодвигателя.

Под давлением сжатого воздуха кор25 пус 1 и качающийся поршень 2 начинают поворачиваться в разные стороны, но так как ось 15 взаимодействует с привалочной поверхностью собираемых деталей, то вращается один лишь поршень 2. Вращение поршня 2 через вал 3, ведущую полумуфЗО ту 7 муфты свободного хода передается на ведомую полумуфту 8 с профильным гнездом 14 и далее — на головку болта (не показана) затягиваемого резьбового соединения. В процессе поворота ведомой полумуфты 8 подпружиненная собачка 16 проЗ5 скальзывает относительно храповых зубьев

13 последней. В процессе поворота поршня воздух из рабочей полости 5 вытесняется в атмосферу через окно 46. Одновременно с поршнем поворачивается и водило 18, ко40 торое, взаимодействуя фигурным пазом 19 с пальцем 32, перемещает- его, а вместе с ним и золотник 29 в сторону оси вала 3.

К моменту окончания поворота поршня 2 золотник 29 перемещается так, что его кольцевая проточка 30 открывает канал 39, а

4s канал 36 перекрывается золотником 29.

В результате сжатый воздух из воздухоподводящего канала 21 через каналы 34, 35, 41, кольцевую проточку 30 золотника

29 и канал 38 поступает в камеру 45. Под давлением сжатого воздуха золотник 42 пе5О ремещается в осевом направлении и отсекает канал 47 и рабочую полость 4 пневмодвигателя от воздухоподводящего канала 21 и одновременно сообщает рабочую полость 4 с выхлопным каналом 22 через канал 48.

При перемещении золотника 42 воздух из камеры 44 через каналы 36 и 37, кольцевую проточку 31 золотника 29 и канал 26 вытесняется в атмосферу. После прекраще1196248

Я - А ло5ернуто 37

84

У1

45

ФВ

Ф7 ф5 ния подачи воздуха в рабочую .полость 4 пневмодвигателя поршень 2 останавливается и под действием пружины 20 начинает вращаться в обратном направлении, при этом воздух из рабочей полости 4 через канал 48, кольцевую канавку 43 золотника 42 и выхлопной канал 22 вытесняется в атмосферу. Ведущая полумуфта 7, вращаясь совместно с выходным концом 6 вала 3, перемещается в осевом направлении по шлицам 11, сжимая пружину 12, при этом ее торцовые зубья 9 проскальзывают относительно торцовых зубьев 10 ведомой полумуфты 8, Ведомая полумуфта 8 в это время остается неподвижной, так как она стопорится собачкой 16, взаимодействующей с ее храповыми зубьями 13. В результаге это.ro головка болта (не показана) затягиваемого резьбового соединения остается неподвижной.

Одновременно с валом 3 вращается и водило 18, которое, взаимодействуя фигурным пазом 19 с пальцем 32, возвращает золотник 29 в исходное положение так, что, к концу поворота поршня 2 в исходное положение кольцевая проточка 31 золотника 29. располагается против канала 36. Затем цикл щ повторяется в указанной последовательности.

По окончании затяжки резьбового соединения отпускают кнопку .пускового клапана (не показан) и останавливают работу пневмодвигателя, Гайковерт снимают с затянутого резьбового соединения.

1196248

Ю-8
