Реферат



СПОСОБ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ, заключающийся в том, что устанавливают на предварительнЬ пропущенный через соединяемые детали болт упругую шайбу, завинчивают гайку до контакта с шайбой и деформируют последнюю до заданного конечного усилия в болте , отличающийся тем, что, с целью снижения трудоемкости и повышения точности затяжки, используют упругую шайбу из биметалла, предварительно нагревают ее и деформируют ее за счет охлаждения. 9 СО Од ю ;о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (Я) 4 В 25 В 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3650844/25-28 (22) 11.10.83 (46) 07.12.85. Бюл. № 45

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Краматорский научно-исследовательский и проектно-технологический институт машиностроения (72) Н, И. Толстяк, Н. А. Яценко, В. В. Трембач и М. Б. Кивенсон (53) 621.883 (088.8) (56) Авторское свидетельство СССР № 286622, кл. В 25 В 21/00, 1969.

: SU„„1196249 А (54) (57) СПОСОБ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ, заключающийся в том, что устанавливают на предварительнЬ пропущенный через соединяемые детали болт упругую шайбу, завинчивают гайку до контакта с шайбой и деформируют последнюю до заданного конечного усилия в болте, отличающийся тем, что, с целью снижения трудоемкости и повышения точности затяжки, используют упругую шайбу из биметалла, предварительно нагревают ее и деформируют ее за счет охлаждения.

1196249

Составитель В. Торопыннн

Техред И. Верес Корректор Е. Рошко

Тираж 1049 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП,«Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Сабо

Заказ 7517/17

Изобретение относится к сборке машин и механизмов и может быть использовано при затяжке резьбовых соединений.

Цель изобретения — снижение трудоемкости и повышение точности затяжки за счет управления температурой нагрева упругой шайбы из биметалла.

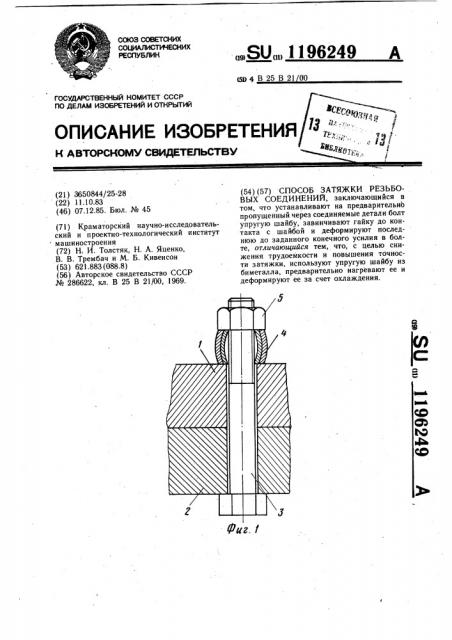

На фиг. 1 изображено резьбовое соединение перед затяжкой; на фиг. 2 — то же, после затяжки.

Способ затяжки резьбовых соединений осуществляется следующим образом.

Через соединяемые детали 1 и 2 пропускают болт 3. На болт 3 устанавливают предварительно нагретую до определенной температуры упругую шайбу 4 из биметалла.

Нагретая биметаллическая шайба 4 приобретает бочкообразную форму. После установки шайбы 4 на болт 3 навинчивают гайку 5 до плотного контакта с шайбой 4, которую затем охлаждают. В процессе охлаждения биметаллическая шайба 4 выпрям10 ляется и создает заданное усилие в болте 3.

Процесс затяжки резьбового соединения закончен. Изменением температуры предварительного нагрева шайбы 4 можно регулировать величину усилия затяжки.
