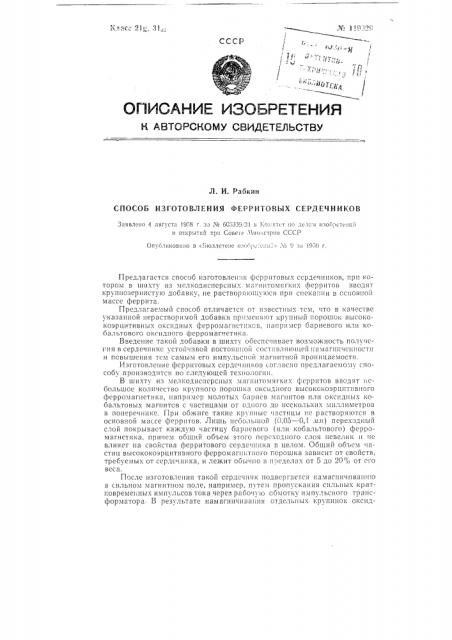

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Л. И. Рабкин

СПОСОБ ИЗГОТОВЛЕНИЯ ФЕРРИТОВЫХ СЕРДЕЧНИКОВ

Заявлено 4 августа !9Б8 г. 3а М бСБ339, Ч в 1;оснтет ио д(лам вос!ре

Опублнкова!го в «Б!оллетене нв<н Г (онii.", > М 9:!а 19,i!I г, Предлагается способ изготовлен!ив фсррнтовых сердечников, прн 1(отором в шихту из мслкодисперсных мягнитомягкнх ферритов BBîëÿò крупнозернист! 10 добавку, не растВОря10шуюcSI НрН спскян!1и B ссновно:! массе феррита.

Прсдла"àåìûé способ отличается от пзвсcTIlû.; тем, что B качестве указанной нерастВОГ)имои доОЯВКИ пр1!зlеняют крупный Г!Орошок ВысОкОкоэрцитивных оксидных фсрромагнстиксв, например бариевого илн кобальтового оксидного ферромагнетикя.

Введение такой добавки в шихту обеспечивает возможность получения в сердечнике устойчивой постоянной составля!Ощей11амагннчснностн и повышения тем самым его импульсной магнитной проницаемости.

Изготовление фсрритовых сердечников соглBcBo предлагаемому cl10собу производится по следую!цей технологии.

В шихту из мелкодиспсрсных магннтомягких фсрритов вводят !!сбольшое количество круп !ого порошка оксидного высококоэрц1 тнвного ферромагнетика, например молотых барисв х!ягнитов нлн оксндных коОяльтОВьlх магlIHTOB с 1ястицями 0Т одного дО Ilccircит обычно В пределах от 5 до 20 4 от его веса.

После изготовления такой сердечник подвергается намагничнван1<но в сильном магнитном поле, например, путем пропускания сильных кратковремеш!ых импульсов тока через рабочую обмотку импулbcilo,"0 трансформатора В результате llaiilai H»HIIBBI отдельных крупинок оксид¹ 119629 ных магнитов, находящихся В сердечнике, B нем создается дополнительное поле, приводящее к снижению остаточной индукции и повышению импульсной проницаемости.

В некоторых случаях частицы высококоэрцитивного ферромагнетика могут быть распределены не по всему объему сердечника, а только в определенной его части, например в одной его половине или четверти.

Такие сердечники могут быть применены не только для изготовления импульсных трансформаторов, но также в качестве сердечников катушек постоянной индуктивности, так как благодаря малой остаточной индукции они имеют также высокую магнитную стабильность.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете MBllNcfpoB СССР

Редактор Л. А. Блатова Гр. 0 7

Додп. к печ. 8.VI-59 г.

Тираж 1110 Цена 25 коп.

Информационно-издательский отдел, ()бьем 0,17 п. л. Зак. 3883

1 ивография Комитета по делам изобретении и открытий при Совете Министров СССР

Москва, Петровка, !4

Способ изготовления ферритовых сердечников, при котором в шихту из мелкодисперсных магнитомягких ферритов вводят крупнозернистую добавку, не растворяющуюся при спекании в основной массе феррита, отличающийся тем, что, с целью обеспечения возможности получения в сердечнике устойчивой постоянной составляющей намагниченности и повышения тем самым его импульсной магнитной проницаемости, в качестве указанной добавки применяют крупный порошок оксидного высококоэрцитивного ферромагнетика, например бариевого или кобальтового оксидного ферромагнетика.
