Судовое устройство для приема и очистки забортной воды

Судовое устройство для приема и очистки забортной воды

Иллюстрации

Показать все

Реферат



1. СУДОВОЕ УСТРОЙСТВО ДЛЯ ПРИЕМА И ОЧИСТКИ ЗАБОРТНОЙ ВОДЫ , содержащее нишу корпуса судна с приемной решеткой и эжектором, кингстонный яш,ик судна с приемным патрубком, сообщенный через фильтрующий элемент с коллектором регенерирующей жидкости, который сообщен с перфорированными трубопроводами с форсунками, тангенциально ориентированными внутрь фильтрующего элемента и. направленными в одну сторону вращения относительно продольной оси симметрии фильтрующего элемента, отличающееся тем, что, с целью снижения эксплуатационных затрат и повышения надежности работы, фильтрующий элемент выполнен с цилиндрической частью, а также с герметично и подвижно соединенной с ней конусной частью, снабженной внутри экраном и выполненной с механизмом ее поворота относительно цилиндрической части, при этом упомянутый эжектор расположен внутри конусной части, а фильтрующий элемент закреплен в нище корпуса судна с помощью двух водонепроницаемых щарниров, при этом коллектор регенерирующей жидкости сообщен через один из шарниров крепления фильтрующего элемента в упомянутой нише с перфорированными трубопроводами, с расположенными по периметру соосно ци- ® линдрической части фильтрующего элемента (Л и образующими решетку, а через гибкий рукав - с соплом эжектора, который снабжен запорной арматурой, при этом черездругой из упомянутых щарниров пропущен д приемный патрубок кингстонного ящика. со Од со f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5д 4 В 63 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

5 2 /

Риг. /ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 357683! /27-11 (22) 08.04.83 (46) 07.12.85. Бюл. № 45 (72) В. И. Сапожников (71) Центральное конструкторское бюро Министерства речного флота РСФСР в г. Горьком (72) В. И. Сапожников (53) 629.12.06.011.523 (088.8) . (56) Авторское свидетельство СССР № 867765, кл. В 63 В 13/00, В 63 В 14/00, 19. 12.79. (54) (57) 1. СУДОВОЕ УСТРОЙСТВО ДЛЯ

ПРИЕМА И ОЧИСТКИ ЗАБОРТНОЙ ВОДЫ, содержащее нишу корпуса судна с приемной решеткой и эжектором, кингстонный ящик судна с приемным патрубком, сообщенный через фильтрующий элемент с коллектором регенерирующей жидкости, который сообщен с перфорированными трубопроводами с-форсунками, тангенциально ориентированными внутрь фильтрующего элемента и, направленными в одну сторону вращения относительно продольной оси сим„„SU„„1196304 А метрии фильтрующего элемента, отличающееся тем, что, с целью снижения эксплуатационных затрат и повышения надежности работы, фильтрующий элемент выполнен с цилиндрической частью, а также с герметично и подвижно соединенной с ней конусной частью, снабженной внутри экраном и выполненной с механизмом ее поворота относительно цилиндрической части, при этом упомянутый эжектор расположен внутри конусной части, а фильтрующий элемент закреплен в нише корпуса судна с помощью двух водонепроницаемых шарниров, при этом коллектор регенерирующей жидкости сообщен через один из шарниров крепления фильтрующего элемента в упомянутой нише с перфорированными трубопроводами, д расположенными по периметру соосно циЮ линдрической части фильтрующего элемента у и образующими решетку, а через гибкий %Ф Ф рукав — с соплом эжектора, который снабжен запорной арматурой, при этом через другой из упомянутых шарниров пропущен приемный патрубок кингстон ного ящика.

Ма 4

1196304

2. Устройство по п. 1, отличающееся тем, что конусная часть фильтруюшего элемента соединена с цилиндрической эксцентриковым шарниром, а разъем между ними герметизирован гибкой манжетой.

3. Устройство по и. 1, отличающееся тем, что сопло эжектора выполнено из патрубка с краном, закрепленного в конусной частИ фильтруюшего элемента и сообщенного гиб1

Изобретение относится к судостроению, в частности к устройствам для приема забортной воды на суда технического флота, эксплуатируемые в условиях загрязненной акватории.

Целью изобретения является снижение эксплуатационных затрат и повышение надежности работы.

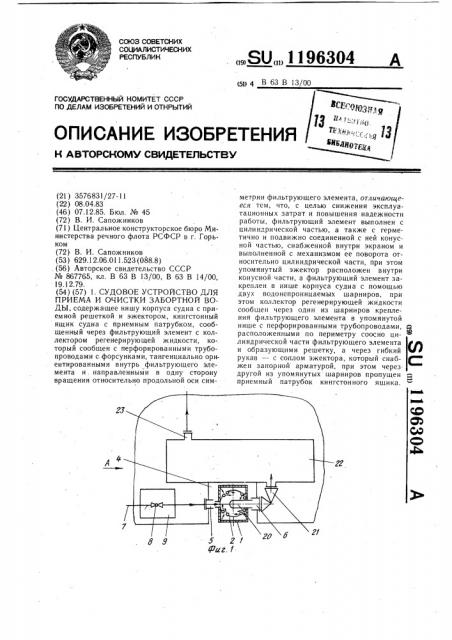

На фиг. 1 изображена схема устройства, вид сверху; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — верхняя часть гидроциклона плоскостью перпендикулярной диаметральной плоскости (ДП) судна, продольный разрез; на фиг. 4 — разрез А — А на фиг. 3; на фиг. 5 — сечение  — В на фиг. 4; на фиг. 6 — сечение à — Г на фиг. 3; на фиг. 7 — нижняя часть гидроциклона плоскостью перпендикулярной ДП судна, продольный разрез.

Устройство для приема и очистки забортной воды содержит наружную приемную решетку 1, монтированную на фильтруюшем элементе 2, внутри конусной части которого установлен экран 3.

Фильтруюший элемент 2 с приемной решеткой и экраном 3 помещен в сообщенной с забортной водой нише 4 и закреплен на стенках ниши с помощью водонепроницаемых шарниров 5 и 6. Через водонепроницаемый шарнир 5 трубопровод 7 регенерирующей жидкости с эжектором 8 забора раствора коагулятора из бака 9 подсоединен к кольцевому коллектору 10, от которого отходят перфорированные трубопроводы 11 с тангенциальными форсунками 12.

Перфорированные трубопроводы 11 образуют решетку со шелями 13 для входа в циклон забортной воды.

От кольцевого коллектора 10 также отходит трубопровод 14 с запорным краном

15 и соплом 16, а последнее входит в присоединенный к гидроциклону грязеотводный трубопровод 17, несущий невозвратный клапан 18.

Трубопровод 17 и сопло 16 образуют эжектор для удаления водогрунтовой смеси из грязесборника 19.

Через водонепроницаемый шарнир 6 приемный патрубок 20 очищенной воды соединен ким рукавом с коллектором регенерируюшей жидкости, при этом ручка крана тягой шарнирно соединена с цилиндрической частью фильтруюшего элемента.

4. Устройство по п. 1, отличающееся тем, что цилиндрическая часть фильтруюшего элемента снабжена противовесом, который связан гибкой тягой с конусной частью фильтруюшего элемента.

2 с кингстоном 21, установленном на кингстонном ящике 22, имеющем патрубок 23 забора воды насосными средствами (не показаны), клапан выпуска воздуха 24 и мановакууметр 25.

Приемный патрубок 20 имеет вертикальный отросток 26, на конце которого шарнирно установлена захлопка 27.

Фильтруюший элемент 2 выполнен по высоте разъемным, конусная часть которого

1О соединена с цилиндрической эксцентриковым шарниром 28, а разъем между ними герметизирован от забортной воды гибкой манжетой 29.

Кроме того, трубопровод 14 состоит из жестко соединенной с конусной частью гидроциклона трубой 30, несущего крана 15 и сопла 16 и гибкого петлеобразного рукава 31, соединенного с кольцевым коллектором 10. Ручка 32 крана 15 шарнирно соединена с тягой 33, в свою очередь шар о нирно закрепленной на цилиндрической части гидроциклона.

Дополнительно на цилиндрической части гидроциклона установлена опора 34 с противовесом 35, соединенным, например, тросом 36 с конической частью гидроциклона.

Из технических средств обслуживания устройство имеет средства 37 подъема водоочистного элемента в надводное положение и средства 38 обмыва.

Устройство для приема и очистки забортной воды работает следующим образом.

В режиме работы на чистой акватории фильтруюшнй элемент 2 с приемной решет. кой 1 и экраном 3 опущен в забортную воду, заподцившую нишу 4 . Вода в фильтруюший элемент 2 поступает по входным шелям 13 через патрубок 20, проходящий через шарнир 6, кингстон 21 в кингстонный ящик 22, откуда насосными средствами через приемный патрубок 23 подается для удовлетворения судовых нужд. Воздух уда4р ляется через клапан 24.

При забивке наружной приемной решетки 1 средствами подъема 37 фильтруюший элемент 2 с решеткой поднимается в надводное положение (фиг. 2, штрихпунктирные

1196304

Фиг. Я рр /У . фиг.2 линии) и обмывается средствами 38 обмыва.

При этом прием забортной воды не прекращается. Вода поступает в приемный патрубок 20. через открытую в нижнем положении захлопку 27 и вертикальный отросток

26, которые остаются ниже ветерлинии.

В режиме работы иа загрязненной акватории дополнительно включают насосные средства (не показаны) трубопровода 7 регенерирующей жидкости. При этом, если в воде преобладают взвешенные песчаные 1р частицы, вода по трубопроводу 7 поступает, минуя эжектор 8 и бак 9 раствора коагулятора по обводному отростку (не показан).

При большом количестве взвешенных в воде илистых и других коллоидных частиц эжектор 8 засасывает из бака 9 раствор коагулятора.

Регенерирующая жидкость по трубопроводу 7 через водонепроницаемый шарнир 5 поступает в кольцевой коллектор 10, откуда по перфорированным трубопроводам 1 истекает по тангенциальным форсункам 12

20 тангенциально в полость фильтрующего эле мента 2, где закручивает забортную воду.

Коагулирующие добавки регенерирующей жидкости, смешиваясь с забортной водой, способствуют переводу мелких взвешенных 25 частиц в хлопья, которые вместе с песча- . ными частицами выпадают в осадок, опускающийся в грязесборник !9 фильтрующего элемента 2. Вертикальному подъему осадка из грязесборника препятствует экран 3, перекрывающий центральную зону грязесборника. По мере накопления осадка масса конусной части гидроциклона с грязесборником 19 превышает массу противовеса 35, и конусная часть отклоняется на шарнире

28 от вертикального положения в- наклонное (фиг. 7, штрихпунктирные линии). Герметизация разъема обеспечивается манжетой 29. При этом взаимодействием опускающегося крана 15 и шарнирной тяги 33 ручка 32 крана переводится в открытое для прохода рабочей воды положение. Рабочая вода по трубе 14, гибкому рукаву 31, крану 15, трубе 30 подается к соплу 16 и истекает в грязеотводную трубу 17, в расширяющейся части которой скоростной напор переходит в потенциальный и давлением открывает крышку невозвратного клапана 18. За счет разряжения в трубе .17 осадок из грязесборника 19 увлекается рабочей жидкостью и выбрасывается через невозвратный клапан !8. Освобожденная от осадка конусная часть фильтрующего элемента 2 тросом 36, соединенным через опору 34 с противовесом 35, возвращается в соосное с цилиндрической частью гидроциклона положение, при этом кран !5 возвращается в закрытое ручкой 32 положение, и подача рабочей воды прекращается..

1196304 б-б

Puz. 4

Фиг. 6

Фиг 7
