Реферат



1. УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ ПО ШИРИНЕ СЛОЯ СТЕБЛЕЙ ЛУБЯНЬК КУЛЬТУР, содержащее размещен //х/Г/х/ L.J f Г / ные в прорезях стрла параллельные колковые транспортеры и размещенные по обе.стороны от них связанные с приводом подбивалощие планки, о тличающееся тем, что, с целью.повышения эффективности работы , оно имеет средство для колебания рабочих ветвей колковых транспортеров в вертикальной плоскости. 2. Устройство по п. 1, о т л ичающееся тем, что средство для колебаний рабочих ветвей колковых транспортеров содержит закрепленные на валу эксцентрики, размещенные под рабочими ветвями транспортеров . T7f4 y 1 F I

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (21) 3754410/28-12 (22) 29.04.84 (46) 07.12.85. Бюл. №- 45 (71) Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения (72) А.C..Пузанов, В.В.Крыпов и 10.И.Блинов (53) 677.051.38(088.8) (56) Авторское свидетельство СССР

¹ 461160, кл; 9 01 В 1/32, 1973.

Авторское свидетельство СССР № 690084, кл, D 01 В 1/32, 1978. (54)(57) 1. УСТРОЙСТВО ДЗИ ВЫРАВНИВАНИЯ ПО ШРИНЕ СЛОЯ СТЕБЛЕЙ ЛУБЯНЫХ КУЛЬТУР,-содержащее размещен„.SU 1196425 (5j) y D 01 В 1/32//D 01 В 1/16 ные в прорезях стола параллельные колковые транспортеры и размещенные по обе стороны от них связанные с приводом подбивающие планки, о тл и ч а ю щ е е с я тем, что, с целью. повышения эффективности работы, оно имеет средство для колебания рабочих ветвей колковых транспортеров в вертикальной плоскости.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что средство для колебаний рабочих ветвей колковых транспортеров содержит закрепленные на валу эксцентрики, размещенные под рабочими ветвями транспортеров.

Фм.2

BHHHtIH Заказ 7532/25 Тираж 438 Подписное филиал ППП "Патент", г.Ужгород, ул.Проектйая, 4

4 1

Изобретение относится к первич- . ной обработке лубяных культур.

Цель изобретения — повышение эффективности работы.

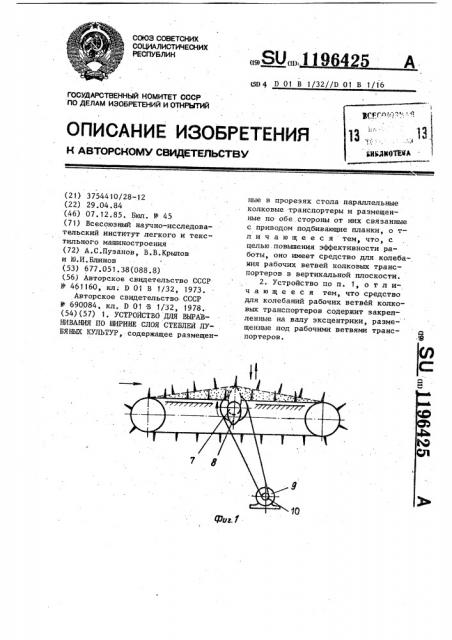

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2— то же, вид сверху.

Устройство .для выравнивания по ширине слоя стеблей лубяных культур содержит размещенные в прорезях стола 2 параллельнь.е колковые транспортеры -3 и размещенные по обе стороны от них подбивающие планки:4, закрепленные эксцентрично на связанных с приводом дисках 5 посредством штанг 6. Устройство дополнительно имеет средство для колебания рабо-. чих ветвей колковых транспортеров 3 выполненное в виде закрепленных на валу 7 эксцентриков 8. Вал 7 кинематически связан с электродвигателем 9 посредством шкива 10.

: Устройство работает следующим образом.

Слой стеблей колковыми транспортерами 3 транспортируется по столу 2. Для нарушения связей между стеблями в транспортируемом слое на рабочие ветви колковых транспортеров воздействует эксцентриковый вал 7, принуждая их совершать колебательные движения в вертикальной

196425 з плоскости, приводят тем самым слой во взвешенное состояние. Меняя размеры эксцентриков 8 на валу 7 и число его оборотов с помощью сменного шкива 10, можно изменять амплитуду и частоту колебаний транспортеров.

По ходу движения слой входит в соприкосновение с подбивающими планками 4, которые, ударяя по вершинам и

10 комлям слоя, выравнивают его и одновременно способствуют продвижению слоя в зоне их действия. Взаимное положение планок 4, закрепленных эксцентрично на дисках 5, можно регули15 ровать при помощи штанг 6, меняя независимо друг от друга величины входа в зону подбивания и выхода из нее. Меняя велйчину эксцентриситета планок 4 на дисках 5 и число оборо20 тов дисков с помощью сменного шкива 11 можно изменять амплитуду и частоту колебаний планок. . Применение предлагаемого устройства позволяет улучшить выравнивание, 25 стеблей в слое по ширине по комлям и вершинам по сравнению с известными устройствами, используемыми в слое формирующих машинах в промышленности первичной обработки лубяЗб ных культур, и увеличивает выход длинного волокна на последующем мяльно-трепальном агрегате.
