Реферат



КОНУСНЬЙ ВАРИАТОР С РАЗДВИЖНЫМИ КОНУСАМИ И САМОЗАТЯГИВАНЯЦИМСЯ КОЛЬЦОМ, отличающийся , тем, что, с целью повьшения надежности , он снабжен двумя подпружиненными относительно основного кольца дополнительньтми кольцами, расположенными симметрично относительно продольной плоскости основного кольца и концентрично относительно его оси вращения и имеющими каждое дополнительную поверхность , контактирующую с конусами . (Л ;о а ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (511 4 Р 1 6 "Н 9/24; 15/42

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИИ

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР (21) 3253056/25-28 (22) 27.02.81 ( (46) 07.12.85. Бюл. У 45 (71) Научно-исследовательский и экс- периментальный институт автомобиль.ного электрооборудования и автоприборо в (72) И.А.Леонов и Ю.И.Никитенко . (53) 621 . 855 (088. 8) (56) Пронин Б.А., Ревков Г.А. Бесступенчатые клиноременные и фрикционные передачи. M., 1967, с. 287, рис. 139 ° (54)(57) КОНУСНЫЙ ВАРИАТОР С РАЗДВИЖНЬМИ КОНУСАМИ И САМОЗАТЯГИВА101ЦИМСЯ

КОЛЬЦОМ, отличающийся тем, чтб, с целью повьппения надежнос- . ти, он снабжен двумя подпружиненными относительно основного кольца дополнительными кольцами, расположенными симметрично относительно продольной плоскости основного кольца и концентрично относительно его оси вращения и имеющими каждое дополнительную поверхность, контактирующую с конусами.

1196571

Изобретение относится к механическим приводам, обеспечивающим бесступенчатое регулирование частоты вращения, и может быть использовано в различных отраслях машиностроения.

Цель изобретения — повышение надежности вариатора.

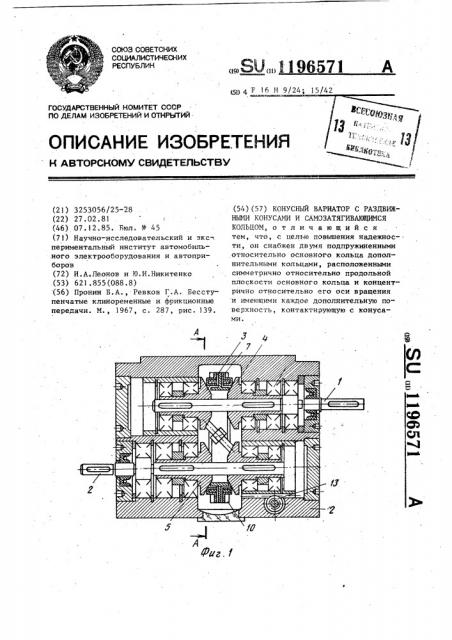

На фиг.1 показан вариатор, общий вид; на фиг,2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.2, Вариатор содержит ведущий и ведомый валы 1 и 2, на которых попарно установлены конуса 3,4 и 5,6, причем конуса 4 и 6 раздвижные, т.е. установлены с воэможностью осевого перемещения на соответствующих валах 1 и 2, а конуса 3 и 5 жестко закреплены. на указанных валах 1 и 2.

Конуса 3,4 и 5,6 взаимодействуют с самозатягивающим кольцом 7, которое снабжено двумя подпружиненными относительно основного кольца 7 дополнительными кольцами 8 и 9, расголоженными симметрично относительно продольной плоскости основного кольца 7 и концентрично относительно его оси вращения и имеющими каждое дополнительную рабочую поверхность 10 и 11, контактирующую с конусами 3,4 и 5,6.

Вариатор содержит также корпус

12 и механизм 13 регулирования передаточного отношения.

Вариатор работает следующим образом.

Вращение от ведущего вала 1 к ведомому валу 2 передается за счет сил трения между конусами 3,4 и 5 6 и кольцом 7 с дополнительными кольцами 8 и 9, Наличие дополнительных подпружиненных колец 8 и 9 позволяет обеспе-,,чивать передачу крутящего момента при отклонении геометрических параметров вариатора от расчетного (при перекосе оси валов 1 и 2, отклонения от одинаковой конусности конусов 3,4 или 5,6 и т.п.), что повышает надежность работы вариатора.
