Устройство для имитации случайных вибраций

Устройство для имитации случайных вибраций

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИМИТАЦИИ СЛУЧАЙНЫХ ВИБРАЦИЙ по авт. св. № 853455, отличающееся тем, что, с целью расширения диапазона измерений, оно снабжено п преобразователями частота - аналог, п функциональными генераторами, каждый из которых выходом подключен к соответствукмцему входу сумматора, входами через соответствующий преобразователь частота - аналог - к соответствующим выходам генераторов кратных гармоник, а каждый функцио;нальный генератор включает -последовательно соединенные задатчик и генератор частот.

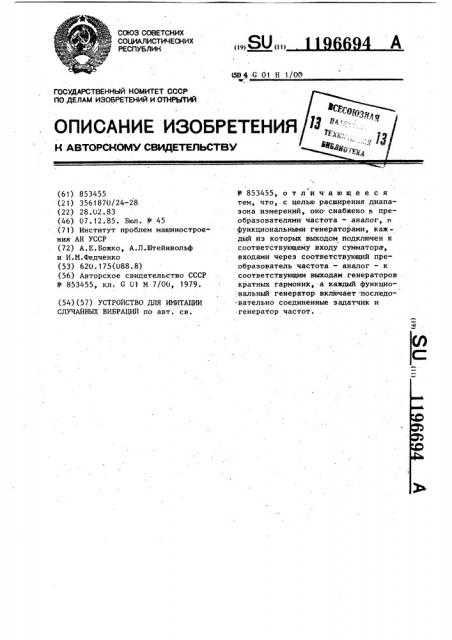

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ()9) (1! ) (594 G 01 Н 1/Об (61) 853455 (21) 3561870/24-28 (22) 28.02.83 (46) 07.12.85. Бюл. М 45 (71) Институт проблем машиностроения АН УССР (72) А.Е.Божко, А.Л.Штейнвольф и И.M.Ôåä÷åíêî (53) 620.175(088,8) (56) Авторское свидетельство СССР

9 853455, кл. С 01 И 7/00, 1979. (54)(57) УСТРОЙСТВО ДЛЯ ИИИТАЦИИ

СЛУЧАЙНЫХ ВИБРАЦИЙ по авт. св.

)) 853455, о т л и ч а ю щ е е с я тем, что, с целью расширения диапазона измерений, оно снабжено и преобразователями частота — аналог, и функциональными генераторами, каждый из которых выходом подключен к соответствующему входу сумматора, входами через соответствующий преобразователь частота — аналог — к соответствующим выходам генераторов кратных гармоник, а каждый функцио нальный генератор включает последовательно соединенные задатчик и генератор частот.

1194694

ВНУ7ППП Занан 7555/39 УиПан 533 ПоПлнсное

Фнлнал ППП Патент, т.унторол, ул.Проектное, 4

Изобретение относится к измерительной технике и может использоваться.при испытаниях машин, приборов и оборудования,на полигармоническое воздействие и является усовершенствованием известного устройства, описанного в авт. св. У 853455.

Цель изобретения — расширение диапазона измерений.

На чертеже изображена блок- схема устройства.

Устройство для имитации случайных вибраций; содержит, блок,генераторов, состоящий из генератора 1 основной гармоники и генераторов 2 . кратных гармоник, блоки 3 регулировки фаз, сумматор 4, выход которого подключен к вибростенду 5, блок 6 синхронизации, выходы которого под ключены к управляющим входам генераторов 2 кратных гармоник. Выход генератора 1 основной гармоники подключен к входу блока 6 синхронизации и управляющим входам блоков

3 регулировки фаз.

Устройство снабжено у7 преобразователями 7 частота — аналог, функциональными генераторами, каждый из которых выходом подключен к соответствующему входу сумматора 4, входами через соответствующий пре образователь 7 частота — аналог — к соответствующим выходам генераторов

2 кратных гармоник, а каждый функцио- нальный генератор включает последовательно соединенные задатчик 8 и генератор 9 частот.

Устройство работает следующим

10 образом.

Сигнал генератора 1 основной гармоники с частотой сд поступает на вход блока 6 синхронизации, который управляет генераторами 2 кратных

15 гармоник, имеющих частоты 2Я, ЗЯ,..., hu. Сигналы с генераторов 2 кратных гармоник через блоки 3 регулировки фаз поступают на входы сумматора 4, куда поступают сигналы и с генерато20 ра 1 основной гармоники. Одновременно сигналы с генераторов 2 кратных гармоник, через. соответствующие преобразователи .7 частота — аналог и генераторы частот поступают на

25 входы сумматора 4. Каждый генератор

9 частот управляется соответствующим задатчиком 8. Суммарный сигнал, представляющий имитацию случайного, воспроизводится вибростендом 5.
