Реферат



Класс 38k, 5

81е, )29

K 119674.

СССР

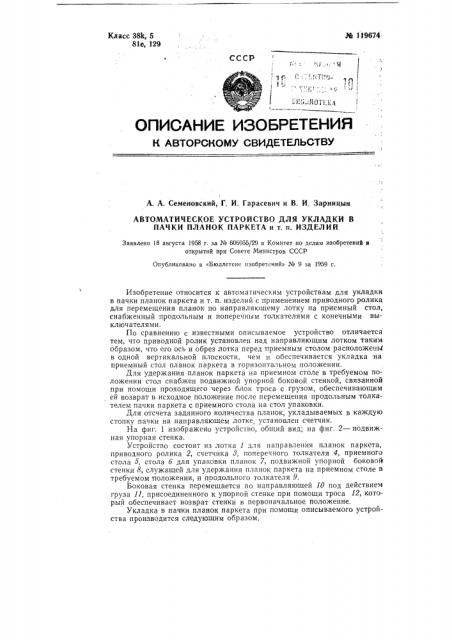

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

А. А. Семеновский, Г. И. Гарасевич и В. И. Зарницын

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ УКЛАДКИ В

ПАЧКИ ПЛАНОК ПАРКЕТА и т. п. ИЗДЕЛИЙ

Заявлено 18 августа 1958 г. за № 606055/29 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в:<Бюллетене изобретений» № 9 за 1959 г.

Изобретение относится к автоматическим устройствам для укладки в пачки планок паркета и т. п. изделий с применением приводного ролика для перемещения планок по направляющему лотку на приемный стол„ снабженный продольным и поперечным толкателями с конечными выключателями.

По сравнению с известными описываемое устройство отличается тем, что приводной ролик установлен над направляющим лотком таким образом, что его ось и обрез лотка перед приемным столом расположень1 в одной вертикальной плоскости, чем и обеспечивается укладка на приемный стол планок паркета в горизонтальном положении.

Для удержания планок паркета на приемном столе в требуемом положении стол снабжен подвижной упорной боковой стенкой, связанной при помощи проходящего через блок троса с грузом, обеспечивающим ей возврат в исходное положение после перемещения продольным толкателем пачки паркета с приемного стола на стол упаковки.

Для отсчета заданного количества планок, укладываемых в каждую стопку пачки на направляющем лотке, установлен счетчик.

На фиг. 1 изображено устройство, общи"; на фиг. 2 — подвижная упорная стенка.

Устройство состоит из лотка 1 для направления планок паркета, приводного ролика 2, счетчика 8, поперечного толкателя 4, приемного стола 5, стола 6 для упаковки планок 7, подвижной упорной боковой стенки 8, служащей для удержания планок паркета на приемном столе в требуемом положении, и продольного толкателя 9.

Боковая стенка перемещается по направляющей 10 под действием груза 11, присоединенного к упорной стенке при помощи троса 12, которыи обеспечивает возврат стенки в первоначальное положение.

Укладка в пачки планок паркета при помощи описываемого устройства производится следующим образом. № 119674

Планка паркета подается по направляющему лотку к приводному ролику, который продвигает планку дальше, оказывая на нее давление, за счет чего планка продолжает продвижение вперед, сохраняя горизонтальное положение, и в последний момент, выйдя из-под ролика, падает в этом же положении на приемный стол. Последующая планка, выйдя из-под ролика, ляжет на предыдущую планку и т. д. Таким способом формируется вертикальная стопка планок. Требуемое количество планок в стопке задается - помощью счетчика. Отсчитав заданное число деталей, счетчик подает команду на привод поперечного толкателя, который перемещает набранную вертикальную стопку планок, вместе с боковой упорной стенкой по приемному столу в сторону на величину ширины детали плюс зазор 5 — 6 мл.

Остановка и возврат толкателя производится от конечного выключателя.

Ко времени выхода следующей планки из-под ролика, поперечный толкатель становится в первоначальное положение.

После этого планки продолжают поступать на приемный стол и образовывать следующую стопку, но боковая упорная стенка отодвинута и ее роль выполняет уже сформированная стопка планок. Процесс укладки планок в вертикальные стопки все время повторяется, а стопки, сдвинутые в сторону, прилегая одна к другой, образуют пачку.

После заданного числа ходов поперечного толкателя, т. е. после сформирования пачки на нужное количество планок, включается продольный толкатель, который перемещает сформированную пачку планок на стол упаковки, при этом, как только толкатель прошел упорную боковую стенку, последняя возвращается в свое первоначальное положение и процесс укладки планок начинается сначала, а продольный толкатель возвращается в исходное положение от его конечного выключателя.

Предмет изобретения

1. Автоматическое устройство для укладки в пачки планок паркета и т. п. изделий с применением приводного ролика для перемещения планок по направляющему лотку на приемный стол, снабженный продольным и поперечным толкателями с конечными выключателями, о тл и ч а ю ще ес я тем, что, с целью обеспечения укладки на приемный стол планок паркета в горизонтальном положении, приводной ролик установлен над направляющим лотком таким образом, что его ось и обрез лотка перед приемным столодr расположены в одной вертикальной плоскости.

2. Форма выполнения устройства по п. 1, отлич а ющаяся тем, ITo для удержания планок паркета на приемном столе в требуемом положении стол снабжен подвижной упорной боковой стенкой, связанной ппн помощи проходящего через блок троса с грузом, обеспечивающего возврат стенки в исходное положение после перемещения продольным толкателем пачки паркета с приемного стола па стол упаковки.

3 Форма выполнения устройства по и. 1, отлич ающаяся тем, что для отсчета заданного количества планок, укладываемых в каждую стопку пачки, на направляющем лотке установлен счетчик, связанный с приводом поперечного толкателя, который по команде счетчика перемещает готовую стопку планок по направлению к упорной стенке.
