Способ определения остаточных напряжений в изделиях

Способ определения остаточных напряжений в изделиях

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ОСТАТОЧНЫХ НАПРЯЖЕНИЙ В ИЗДЕЛИЯХ, заключающийся в том, что нагружают контролируемое изделие, регистрируют при этом сигналы акустической эмиссии, по параметрам которых и тарировочной зависимости определяют контролируемый параметр, о тличающ и и с я тем, что, с целью повышения точности при определении остаточных напряжений в поверхностных слоях изделий, нагружение контролируемого изделия осуществляют путем нанесения локализованных электроискровых ударов, а регистрацию сигналов акустической эмис .1 сии производят после приема механического и электромагнитного сигна (Л лов, вызванных электроискровым .

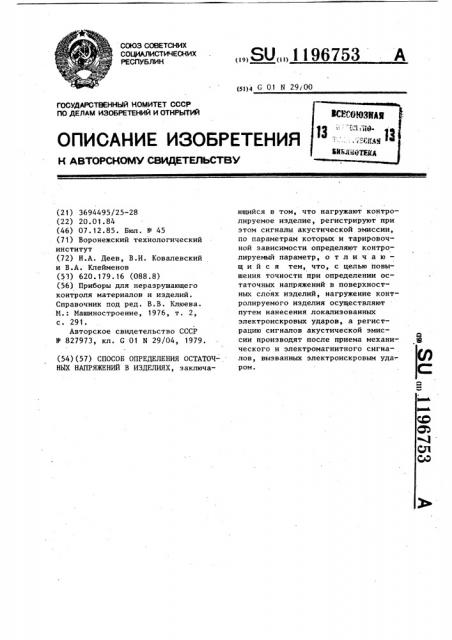

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 G 0.1 N 29! 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3694495/25-28 (22) 20.01.84 (46) 07.12.85. Бюл. Р 45 (71) Воронежский технологический институт (72) Н.А. Деев, В.И. Ковалевский и В.А. Клейменов (53) 620.179.16 (088.8) (56) Приборы для неразрушающего контроля материалов и изделий.

Справочник под ред. В.В. Клюева.

М.: Машиностроение, 1976, т. 2, с. 291.

Авторское свидетельство СССР

У 827973, кл. С 01 N 29/04, 1979. (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ОСТАТОЧНЫХ НАПРЯЖЕНИЙ В ИЗДЕЛИЯХ, заключа„„SU„„1196753 ющийся в том, что нагружают контролируемое изделие, регистрируют при этом сигналы акустической эмиссии, по параметрам которых и тарировочной зависимости определяют контролируемый параметр, о т л и ч а ю— шийся тем, что, с целью повышения точности при определении остаточных напряжений в поверхностных слоях изделий, нагружение контролируемого изделия осуществляют путем нанесения локализованных электроискровых ударов, а регистрацию сигналов акустической эмиссии производят после приема механического и электромагнитного сигналов, вызванных электроискровым уда-. ром.

1196753

Составитель М. Андреева

Редактор А. Иишкина Техред С.Мигунова Корректор М, Демчик

Заказ 7558/42 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к области испытаний и измерений и может быть использовано для неразрушающего . контроля изделий.

Цель изобретения — повышение точности при определении остаточных напряжений в поверхностных слоях изделий.:, Способ „осуществляется следующим образом.

Сначала находят тарйровочную зависимость величины напряжений от суммарной энергии сигналов акустической эмиссии. Для этого контрольный образец в виде балки из материала контролируемого изделия нагружают консольно, что обеспечивает различные величины напряжений вдоль оси образца. Рассчитывают величины напряжений в образце на различных расстояниях от его свободного конца.

В этих точках- наносят последовательно локализованные электроискровые удары, сохраняя постоянными их энергию и расстояние от точки нанесения удара до датчика эмиссии, регистрируют при каждом ударе суммарную энергию сигналов акустической эмиссии, причем регистрация этих сигналов осуществляется после прие-ма механического и электромагнитного сигналов, вызванных электроискровым ударом,, В интегрирующей точке контролируемого изделия наносят локализованный электроискровой удар с той же энергией, что и при построении та5 рировочной зависимости, регистрируют сигналы акустической эмиссии на том же расстоянии от точки нанесения удара, что и при построении тарировочной зависимости, определяют их

10 суммарную энергию и по тарировоч..ной зависимости находят величину остаточных напряжений в интересующей точке контролируемого изделия.

Способ основан на том, что при

15 нанесении локализованного электроискрового удара размер области, охваченной пластической деформацией, степень развития последней и количество образующихся микротрещин за20 висят как от термических напряжений, вызванных ударом, так и от остаточных напряжений в самом изделии.

25 Использование предлагаемого спосо6а позволяет повысить точность определения остаточных напряжений в поверхностных слоях. изделий по сравнеl нию с известным способом за счет того, что осуществляют нагружение не всего контролируемого изделия, а локализованного участка его поверхности.
