Многоканальное устройство для программного управления электрохимическим процессом маркирования

Многоканальное устройство для программного управления электрохимическим процессом маркирования

Иллюстрации

Показать все

Реферат



МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ ПРОГРАММНОГО УПРАВЛЕНИЯ ЭЛЕКТРОХИМИЧЕСКИМ ПРОЦЕССОМ МАРКИРОВАНИЯ , содержащее группу ключевых элементов, подключенных первыми выходами к входам маркирующих элементов , входами - к отрицательному вьшоду источника тока, соединенного положительным вьшодом с маркируемым изделием, блок набора программы , подключенный информационными выходами к информационным входам блока памяти, а управляющим выходом - к входу формирователя импульсов , связанного выходом с входом Запись блока памяти, содержащее также по числу ключевых элементов блоки индикации,, отличающееся тем, что, с целью повышения быстродействия, в него введены по ЧИСЛУ каналов маркирования кодовые преобразователи, датчик касания , блок памяти содержит по числу каналов маркирования счетчики импульсов , каждый из которых подключен С-входом к входу Запись блока памяти, а разрядными выходами к входам соответствукицего кодового преобразователя, соединенного выходами с управляю ф1ми входами ключевых элементов, подключенных вто3 рыми выходами к входам блоковинди- . кации, причем счетный вход и установочные входы счетчика импульсов первого канала маркирования соединены соответственно с выходом датчика касания и с информационными входами блока памяти, счетные входы и установочные. входы счетчиков импульсов всех каналов, начиная с второго, соединены соответственно с выходом переполнения и с разрядны:о о: ми выходами счетчика импульсов,предьщущего канала. . эо

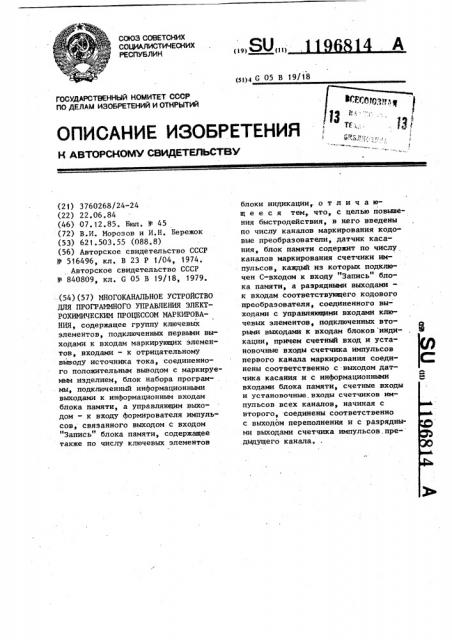

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g))4 G 05 В 19/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ блоки индикации,. о т л и ч а ющ е е с я тем, что, с целью повышения быстродействия, в него введены по числу каналов маркирования кодовые преобразователи, датчик касания, блок памяти содержит по числу каналов маркирования счетчики импульсов, каждый из которых подключен С-входом к входу "Запись" блока памяти, а разрядныии выходаии— к входам соответствующего кодового преобразователя, соединенного выходами с управляющими входами ключевых элементов, подключенных вторыми выходами к входам блоков индикации, причем счетный вход и установочные входы счетчика импульсов первого канала маркирования соединены соответственно с выходом датчика касания и с информационными входами блока памяти, счетные входы и установочные. входы счетчиков импульсов всех каналов, начиная с второго, соединены соответственно с выходом переполнения и с разрядныии выходами счетчика импульсов,предыдущего канала.. (21) 3760268/24-24 (22) 22.06,84 (46) 07 ° 12.85. Бюл. ¹ 45 (72) В.И. Морозов и И.Н. Бережок (53) 621.503,55 (088,8) (56) Авторское свидетельство СССР № 516496, кл. В 23 Р 1/04, 1974.

Авторское свидетельство СССР

¹ 840809, кл. G 05 В 19/18, 1979. (54)(57) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО

ДЛЯ ПРОГРАММНОГО УПРАВЛЕНИЯ ЭЛЕКТРОХИМИЧЕСКИМ ПРОЦЕССОМ МАРКИРОВАНИЯ, содержащее группу ключевых элементов, подключенных первьми выходами к входам маркирующих элементов, входами — к отрицательному выводу источника тока, соединенного положительным выводом с маркируемым изделием, блок набора программы, подключенный информационными выходами к информационным входам блока памяти, а управляющим выходом — к входу формирователя импульсов, связанного выходом с входом

"Запись" блока памяти, содержащее также по числу ключевых элементов

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1196814

Изобретение относится к электрохимической обработке, в частности к устройствам электрохимического маркирования изделий из токопроводящих материалов.

Цель изобретения — увеличение быстродействия при маркировании зна«

1 ков,сменяемых в определенной последовательности, путем автоматической смены порядкового номера, а также за счет работы в автоматическом режиме, так как маркируемый номер набирается однократно, а последующие номера сменяются автоматически по сигналу с датчика наличия маркируемого изделия °

На фиг.1 представлена схема устройства; на фиг.2 - функциональная схема формирователя импульсов.

Устройство содержит блок 1 набора программы, формирователь 2 импульсов, блок 3 памяти, кодовые преобразователи 4 -4, источник 5 тока, группу 6 ключевых элементов, блок 7 маркирующих элементов 8, маркируемое изделие 9, блоки 10 индикации, датчик 11 касания. Блок

3 памяти содержит по числу И каналов маркирования счетчики 12 -12 импульсов.

Формирователь 2 импульсов содержит первые элементы -HE 13 и второй элемент И-HE 14.

Блок 1 набора программы может быть выполнен на микросхемах приоритетного шифратора (например,К155ИВ1) . и микросхемах 4-2И-НЕ (например, К155ЛАЗ), а формирователь 2 импульсов может быть выполнен на логических элементах 4-2И-НЕ (например, К155ЛАЗ) .

Блок 3 памяти может быть выполнен на счетчиках с предустановкой (например, К155ИЕ6), а кодовый преобразователь - на дешифраторе

К514ИД2.

Ключевые элементы могут быть выполнены на оптранах А0Т 110Б и транзисторе КТ814Б, а элементы индикации — на семисегментных индикаторах типа АЛС324Б.

Устройство работает следующим образом.

Маркируемое изделие 9 подключается к положительному полюсу источника 5 тока, а маркирующие элементы 8 - к отрицательному полюсу ис5

55 точника 5 тока через группу 6 ключевых элементов.

Если не нажата ни одна из кнопок, то напряжение на управляющем выходе блока 1 набора программы имеет уровень логического нуля. Если нажать любую кнопку, то на выходе блока задания программы появится код, соответствующий номеру нажатой кнопки, а на управляющем выходе появится уровень логической единицы, который формирователем 2 импульсов преобразуется в импульс, длительность которого равна времени задержки срабатывания трех элементов И-НЕ 13.

При нажатии кнопки требуемого знака с выходов блока 1 набора программы сигнал в закодированном виде поступает на установочные входы счетчика 12 младшего разряда блока 3 памяти. Одновременно с выхода блока 1 набора программы сигнал поступает на вход формирователя 2 импульсов, с выхода которого поступает на входы С счетчиков блока 3 памяти. Так как на установочных счетчиках младшего разряда блока 3 памяти установлен код нажатой кнопки, то задним фронтом импульса, поступившего с формирователя 2 импульсов на входы С счетчиков, в счетчике 12 младшего разряда запишется код указанной кнопки.

При нажатии кнопки следующего маркируемого знака с выходов блока набора программы сигнал в закодированном виде вновь поступает на установочные входы счетчика 12 . младшего разряда оперативной памяти

3 и запускается формирователь 2 импульсов, с выхода которого поступает импульс на входы С всех счетчиков. В счетчик 12< младшего разряда запишется код второго маркируемого знака, а в счетчике 12 второго разряда — код первого маркируемого знака, т.е. произойдет сдвиг записанного ранее кода в следующий разряд блока 3 памяти, и так далее до набора последнего маркируемого знака, код которого будет записан в счетчик

12щ старшего разряда. С выходов счетчиков коды поступают на входы кодовых преобразователей 4 по одному в каждом разряде. Двоичный код знака на входе кодовых преобразователей

4 преобразуется на выходе в код маркируемых знаков (например, в семисегментный код) . К каждому выходу кодового преобразователя 4; подключен ключевой элемент 6;, с выходов кодовых преобразователей 4 сигналы поступают на открывание группы 6 ключевых элементов,соответствующих маркирующих элементов 8, одновре-. менно сигнал с других выходов ключевых элементов 6 поступает на блоки 10 индикации.

Во время прнжатия блока 7 маркирующих элементов 8 к маркируемому изделию, смоченному электролитом, происходит процесс электрохимического маркирования заданных знаков, а датчик 11 касания маркируемого изделия 9 формирует на выходе нулевой уровень. При отводе блока 7 маркирующих элементов 8 от маркируемого иэделия 9 на выходе датчика 11 касания маркируемого изделия 9 формируется высокий уровень напряжения, который подается на счетнйй вход счетчика 12 младшего разряда оперативной памяти 3. Код счетчика изменяется на единицу, и во время прижатия к следующему изделию 9 происходит процесс электрохимического маркирования следующего номера без предварительного набора.

Таким образом, .предлагаемое устройство обеспечивает автоматическую смену номеров при маркировании знаков, изменяющихся в определенной последовательности.

- В устройстве маркируемый номер набирается однократно, а последующие номера сменяются автоматически по сигналу с датчика наличия марки96814 4 руемого изделия. Если в известном устройстве время на маркирование одного изделия

t<= t ° и+ Ем, н где t — время набора одного знаH ка, — время протекания электром химических процессов, и — количество набираемых знаков, то в предлагаемом устройстве время на маркирование одного изделия

l5, Так как время протекания элек-! трохимических процессов соизмеримо . с временем набора одного знака, то в случае, когда t = t, быстродей-

20 ствие предлагаемого устройства уве. личится в Я раз, где è н м

Q. „- =n h .

О м

25 В предлагаемом устройстве, кроме повышенного быстродействия при наборе знаков, которым обладает известное устройство, и возможности счета изделий, которым обладают отдельно взятые счетчики изделий, увеличивается быстродействие в (и+1) раз, где n — число знаков в номере, при маркировании знаков, сменяющихся в определенной последовательности, а так же в связи с автоматической сменой маркируемых знаков появляется возможность применять устройство в автоматических линиях и работо,технологических комплексах.

1196814

glue,1
