№ 11973

Класс 21 с, 10

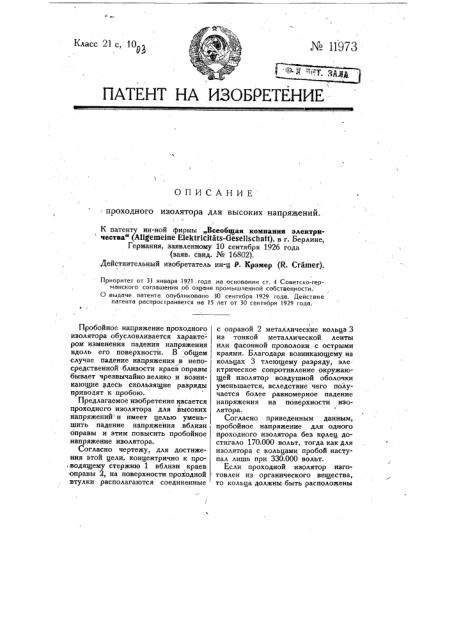

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ проходного изолятора для высоких напряжений.

К патенту ин-ной фирмы „Всеобщая компания электричества" (Allgemeine Elektricitats-Odsellschaft), в г. Берлине, Германия, заявленному 10 сентября 1926 года (заяв. свид. № 16802).

Действительный изобретатель ин-ц р. Крэмер (R. Cramer).

Приоритет от 31 января 1921 года на основании ст. 4 Советско-германского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года.

Пробойное напряжение проходного изолятора .обусловливается характером изменения падения напряжения вдоль его поверхности. В общем случае падение напряжения в непосредственной близости краев оправы бывает черезвычайно велико и возникающие здесь сквльзящие разряды приводят к пробою.

Предлагаемое изобретение 1 асается проходного изолятора для высоких напряжений и имеет целью уменьшить падение напряжения вблизи оправы и этим повысить пробойное напряжение изолятора.

Согласно чертежу, для достижения этой цели, концентрично к про водящему стержню 1 вблизи краев оправы 2, на поверхности проходной втулки располагаются соединенные с оправой 2 металлические «олейа 3 из тонкой металлической ленты ! или фасовиой проволоки с острыми краями. Благодаря возникающему на кольцах 3 тлеющему разряду, электрическое сопротивление окружающей изолятор воздушной оболочки уменьшается, вследствие чего получается более равномерное падение напряжения на поверхности изолятора.

Согласно приведенным данным, пробойное напряжение для одного проходного изолятора без крлец достигало 170.000 вольт, тогда как для изолятора с кольцами пробой наступал лишь при 330.000 вольт.

Если проходной изолятор изго. товлен из органического вещества, то кольца должны быть расположены на некотором расстоянии от поверхности изолятора, чтобы предотвратить постепенное разрушение материала вследствие тлеющих разрядов.

Предм ет патента.

Проходной изолятор для высоких напряжений, характеризующийся тем, Г что над краями его оправы 2 расположены соединенные с оправой 2 кольца 3 из тонкой металлической ленты или фасонной проволоки: ! с острым краем, помещенные с целью получения тлеющего разряда вблизи наиболее сильного электрического поля.
