Реферат



Класс 45h, 27и

65а, 22о

1 № 119746

СССР

XXg (Uidi/

> f.l1 rL 1 " 1 сЫЯ

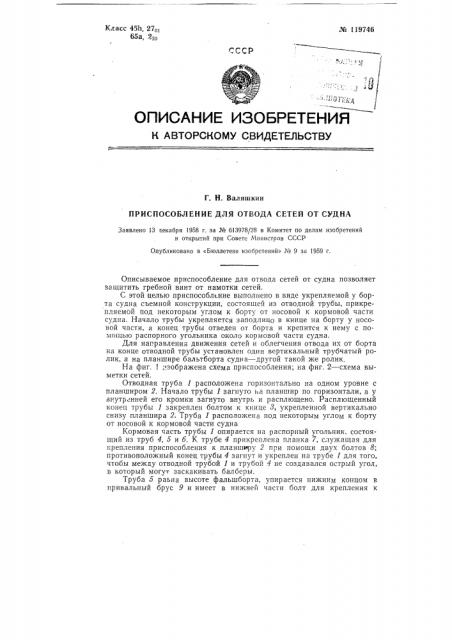

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. Н. Валяшкин

ПРИСПОСОБЛЕНИЕ ДЛЯ ОТВОДА СЕТЕЙ ОТ СУДНА

Заявлено 13 декабря 1958 г. за № 613978/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 9 за 1959 r.

Описываемое приспособление для отвода сетей от судна позволяет защитить гребной винт от намотки сетей.

С этой целью приспособление выполнено в виде укрепляемой у борта судна съемной конструкции, состоящей из отводной трубы, прикрепляемой под некоторым углом к борту от носовой к кормовой части судна. Начало трубы укрепляется заподлицо в книце на борту у носовой части, а конец трубы отведен от борта и крепится к нему с помощью распорного угольника около кормовой части судна.

Для направления движения сетей и облегчения отвода их от борта на конце отводной трубы установлен один вертикальный трубчатый ролик, а на планшире бальтборта судна †друг такой же ролик.

На фиг. 1 зображена схема приспособления; на фиг. 2 — схема выметки сетей.

Отводная труба 1 расположена горизонтально на одном уровне с планширом 2, Начало трубы 1 загнуто ьа планшир по горизонтали, а у внутренней его кромки загнуто внутрь и расплющено. Расплющенный конец трубы 1 закреплен болтом к книце о, укрепленной вертикально снизу планшира 2. Труба 1 расположена под некоторым углом к борту от носовой к кормовой части судна, Кормовая часть трубы 1 опирается на распорный угольник, состоящий из труб 4, 5 и б. К трубе 4 прикреплена планка 7, служащая для крепления приспособления к планширу 2 при помощи двух болтов 8: противоположный конец трубы 4 загнут и укреплен на трубе 1 для того, чтобы между отводной трубой 1 и трубой 4 не создавался острый угол, в который могу заскакивать балберы.

Труба 5 равна высоте фальшборта, упирается нижним концом в привальный брус 9 и имеет в нижней части болт для крепления к

¹ 119746 фальшборту. Кормовой конец трубы 1 сначала загибается в наружную сторону, а затем внутрь и прикреплйекй трубе 4; такой мягкий изгиб позволяет сетям легко соскальзывать с конца трубы 1 в воду.

На кормовом конце отводной трубы 1 в месте загиба установлен вертикальный трубчатый ролик 10, служащий для того, чтобы сети не прижимались к борту судна, а соскальзывали с конца трубы 1 в воду, а также для того, чтобы в штормовую погоду сети не набрасывало на отводную трубу. Верхний конец трубчатого ролика 10 не обрезан, а загнут, дотянут до трубы 4 и скреплен с ней. Для жесткости ролика 10 установлен отрезок трубы 11.

Легкое соскальзывание сетей с планшира 2 без их провисания обеспечивается горизонтальным трубчатым роликом 12.

Для направления движения сетей предусмотрен другой вертикальный трубчатый ролик И, пропущенный через отверстие в планшире и вставленный нижним концом в отрезок трубы, укрепленный на ватер. вейсе 14.

При выметке сети 15 скользят по отводной трубе 1 и, собираясь у вертикального трубчатого ролика, опускаются в воду в виде ленты. Сети проходят на расстоянии 1,5 м от борта и не наматываются на гребной винт (намотка может иметь место только при изменении курса судна вправо на 20 ) ..

Предмет изобретения

1. Приспособление для отвода сетей от судна, о т л и ч а ю щ е е с я тем, что, с целью защиты гребного винта от намотки сетей, приспособление выполнено в виде укрепляемой у борта судна съемной конструкции, состоящей из отводной трубы, прикрепляемой под некоторым углом к барту от носовой к кормовой части судна, причем начало трубы укрепляется заподлицо в книце на борту у носовой части, а. конец отведен от борта и крепится к нему с помощью распорного, угольника. около кор-. мовой части судна.

2. Форма выполнения приспособления по п. 1, о.т л и ч а ю щ а я с я тем, что, с целью направления движения сетей и облегчения отвода их от, борта, устанавливаются два вертикальных трубчатых ролика: один на конце отводной трубы, а другой — на планшире бальтборта судна.
