Баллон комкодавителя корнеклубнеуборочной машины

Баллон комкодавителя корнеклубнеуборочной машины

Иллюстрации

Показать все

Реферат



БАЛЛОН КОМКОДАВИТЕЛЯ КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИНЫ, содержащий вал, несущий диски, связанные с цилиндрическим полым упругим основанием , и.меющим на наружной поверхности эластичное покрытие, отличающийся тем, что, с целью повыщения надежности баллона в работе, его основание выполнено в виде сетки из размещенных в направлении вдоль образующих баллона металлических плоских спиралей, каждая из которых свободно переплетена со смежными с ней спиралями. i СО со | сд ;о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3728704/30-15 (22) 28.02.84 (46) 15.12.85. Бюл. № 46 (71) Тюменский сельскохозяйственный институт (72) А. А. Жернаков и P. Г. Акулов (53) 631.358.1:637.$.4 (088.8) (56) Авторское свидетельство СССР № 194452, кл. А 01 D 33/04, 1966.

Авторское свидетельство СССР № 858623, кл. А 01 D 33/08, 1979. (54) (57) БАЛЛОН КОМКОДАВИТЕЛЯ

КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИ НЫ, содержащий вал, несущий диски, связанные с цилиндрическим полым упругим основанием, имеющим на наружной поверхности эластичное покрытие, отличающийся тем, что, с целью повышения надежности баллона в работе, его основание выполнено в виде сетки из размещенных в направлении вдоль образующих баллона металлических плоских спиралей, каждая из которых свободно переплетена со смежными с ней спиралями.

1197579

Составитель В. Протурнов

Техред И. Верес Корректор Л. Пилипенко

Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж- — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Гулько

Заказ 7641/1

Изобретение относится к сельскохозяйственному машиностроению, в частности к баллонам комкодавителей, используемых в корнеклубнеуборочных машинах.

Цель изобретения — повышение .надежности баллона в работе.

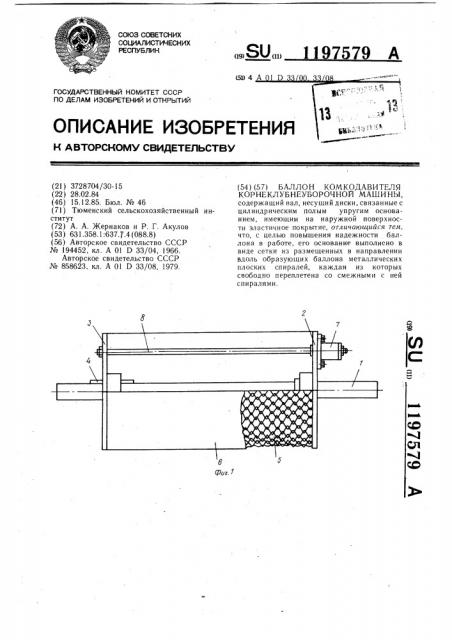

На фиг. 1 изображен баллон комкодавителя, вид в плане; на фиг. 2 натяжное устройство баллона, в сечении.

Баллон комкодавителя содержит вал 1, на котором размещены диски 2 и 3. Диск 2 закреплен на валу жестко, а диск 3 имеет возможность перемещаться по направляющей 4. Между дисками закреплена панцирная сетка 5, образующая полый цилиндр.

Панцирная сетка с внешней стороны имеет эластичное покрытие 6. На неподвижном диске 2 установлено натяжное устройство

7, которое связано с подвижным диском 3 штоком 8. Сетка 5 является упругим основанием баллона и выполнена из размешенных в направлении вдоль образующих баллона металлических плоских спиралей, каждая из которых свободно переплетена со смежными с ней спиралями.

Натяжное устройство (фиг. 2) содержит корпус-стакан 9, в котором расположен поршень 10 с уплотненным кольцом 11. На конце штока закреплена упорная пята 12. Шток охватывает бронзовая направляющая втулка

13, которая запрессована в неподвижном диске. На стакан навернута крышка 14 с м асле нко и 15.

Комкодавитель работает в паре с таким же комкодавителем.

Комкодавители устанавливаются один над другим и расположены за прутковым элеватором картофелеуборочной машины.

При работе машины подкопанная картофельная грядка поступает на прутковый элеватор, на котором просеивается мелкая почва. Оставшиеся комки и клубни элеватор подает к ком кода вителям, которые вращаются навстречу друг другу. Комки и клубни проходят между комкодавителями, при этом почвеннь1е комки раздавливаются, так как имеют меньшую прочность йа статическое сжатие, чем клубни. Поскольку поверхность комкодавителей выполнена упругой, то клубни лишь деформируют ее (вдавливаются в нее) и без разрушения проходят ком кодавители.

В зависимости от условий уборки комкодавителю требуется придавать различную жесткость. Так, при более сухой почве, когда у комков повысится прочность, жест15 кость комкодавителя выше, чем при влажной почве, При уборке раннего . картофеля, у которого слабая кожура, жесткость небольшая. В зависимости от механическо. го состава почвы (супесь или глина) также требуется изменять упругость поверхности комкодавителя. С этой целью у устройства для изменения упругости поверхности комкодавителя имеется натяжное устройство 7.

Натяжное устройство работает следующим образом.

В полость Б стакана 9 через масленку

15 штоковым шприцем подают солидол.

В полости Б создается давление, действующее на поршень 10. Перемещаясь, поршень упирается в упорную пяту 12 и толкает шток 8, другой конец которого жестко закреплен в подвижном диске 3. При этом диск 3 переместится по направляющей 4 и натянет панцирную сетку 5 с эластичным покрытием 6. Для ослабления натяжения нужно отвернуть масленку 15 и выдавить солидол. Чтобы компенсировать погрешность при сборке устройства, когда трудцо строго выдержать соосность, поршень 10 не соединен жесткой связью со штоком 8.
