Реферат



1.Передвижная клетка для кроликов , содержащая решетчатый цилиндрический корпус и осевую штангу, расположенные горизонтально и соосно с двумя торцовыми стенками, на которых закреплены концы корпуса и штанги,и дверку, установленную на одной КЗ стенок, отличающаяся тем, что, с целью улучшения условий содержания кроликов , цилиндрический корпус выполнен в виде упругой спирали, а осевая штанга выполнена телескопической и снабжена регулятором ее длины. 2. Клетка по п.. 1, отличающаяся тем, что осевая штанга выполнена в виде пары телескопических элементов, а регулятор длины штанги выполнен в виде винта, установленного в торце наружного телеi скопического элемента с возможностью взаимодействия с торцом внут (Л реннего телескопического элемента. С

СОЮЗ СОВЕТСНИХ.

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11)

1511 4 А 01 К 1/02.!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "- .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3750442/30-15 (22) 06.06.84 (46) 15. 12.85. Бюл. № 46 (72) И.И.Сташевский (53) 636.961(088.8) (56) Патент США ¹ 4048959, кл. А 01 К 1/02, 1977.

Патент Франции № 2087253, кл. А 01 К 1/02, 1971.

f 77

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (54) ПЕРЕДВИЖНАЯ КЛЕТКА СТАШЕВСКОГО ДЛЯ КРОЛИКОВ. (57)1.Передвижная клетка для кроликов, содержащая решетчатый цилиндрический корпус и осевую штангу, расположенные горизонтально и соосно с двумя торцовыми стенками, на которых закреплены концы корпуса и штанги,и дверку, установленную на одной из стенок, о т л и ч аю щ а я с я тем, что, с целью улучшения условий содержания кроли-, ков, цилиндрический корпус выполнен в виде упругой спирали, а осевая штанга выполнена телескопической и снабжена регулятором ее длины.

2. Клетка по п.1, о т л и ч аю щ а я с я тем, что осевая штанга выполнена в виде пары телескопических элементов, а регулятор длины штанги выполнен в виде винта, установленного в торце наружного телескопического элемента с возможно" стью взаимодействия с торцом внутреннего телескопического элемента.

1

Изобрете«ие относится к сель..кому хозяйству, в частности к самопередвижным клеткам для пастьбы кроликов на травостое лугов.

Цель изобретения — улучшение . словий содержания кроликов.

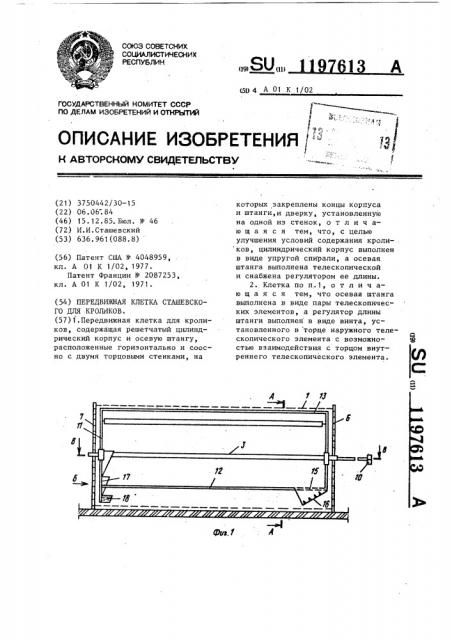

Па фиг. 1 изображена предлагаемая передвижная клетка для кроликов, продольный разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — вид

Б на фиг. 1; на фиг. 4 — разрез

В-В на фиг.1; на фиг. 5 — клетка при минимальной длине осевой штанги, продольный разрез: на фиг. б то же, при максимальной длине штанги.

Клетка содержит решетчатый корпус 1, выполненный в виде горизонтально расположенной цилиндрической упругой спирали 2, и установленную соосно со спиралью 2 осевую штангу

3, выполненную в виде двух телескопических элементов 4 и 5. Кор ус 1 и штанга 3 расположены между двумя круглыми торцовыми стенками 6 и 7 соосно с последними, Концы корпуса

1 и штанги 3 жестко закреплены на стенках 6 и 7.

ga стенке 7 имеется дверка 8 и задвижка 9 дверки 8 ° Осевая штанга

3 имеет регулятор ее длины, выполненный в виде винта 10, который ввинчен в резьбовое отверстие тор ца наружного телескопического элемента 4 до упора в торец внутреннего телескопического элемента 5..

На наружном телескопическом элементе 4 штанги 3 шарнирно закреплена рама 11 с подвесной площадкой 12 и навесом 13, причем площадка 12 расположена под элементом 4. На раме 11 шарнирно закреплены два стержня 14, которые расположены с зазором между навесом 13 и спиралью 2.

Площадка 12 имеет люк 15 с трапом

16, которыми она сообщена с нижней частью клетки. Клетка имеет кормушку 17, установленную на площадке 12, и поилку 18, расположенную в нижнем ярусе клетки на раме 11.

Клетку эксплуатируют следующим образом.

Винтом 10 перемещают внутренний телескопический элемент 5 осевой

197613 2 штанги 3 относительно наружного телескопического элемента 4, регулируя тем самым длину штанги 3.

При этом происходит деформация упругой спирали 2, связанной через торцовые стенки 6 и 7 со штангой 3, изменяется шаг спирали 2 и длина всей клетки. Шаг спирали 2 устанавливают таким образом, чтобы зазор между ее соседними витками позволял кролику просунуть в него только го!

50 лову.

Клетку устанавливают на пастбище и через открытую дверку 8 помещают в нее молодых кроликов, после чего дверку закрывают и фиксируют задвижкой 9. Кролики пасутся на травостое пастбища, располагаясь в нижней части клетки.

После того, как кролики съедят всю траву пастбища, находящуюся внутри клетки, они начинают просовывать головы в зазоры между витками спирали 2, стремясь достать траву, находящуюся за пределами их досягаемости.

При этом кролики нажимают туловищем на внутреннюю боковую поверхность спирали 2, поворачивая ее на некоторый угол и тем самым перекатывают клетку по пастбищу.

При повороте спирали 2 со штангой

3 рама 11 проворачивается относительно штанги 3, в результате чего подвесная площадка 12 и навес 13 сох1 раняют неизменное положение относительно горизонта. Стержни 14 предотвращают изгибы спирали 2 и исключают контактирование ее с навесом

13. В верхней части клетки, на подвесной площадке 12, кролики отдыхают.и едят концентрированные корма из кормушки 17.

По мере роста кроликов, когда габариты клетки и зазоры между витками спирали 12 оказываются недостаточными для обеспечения оптимальных условий пастьбы кроликов, винтом 10 удлиняют штангу 3, растягивая при этом спираль 2 до положения в котором зазоры между витками спирали становятся вновь больше размера головы кролика, но меньше размера его туловища.

1197á13

BHHHHM Заказ 7643/3 Тираж 742 Подписное
