Изобретение относится к нефтяному.машиностроению, в частности к оборудованию для сепарации нефтегазовых смесей, и может .быть использовано в промысловых установках подготовки нефти.

Целью изобретения является повышение производительности сепараторов по нефти путем увеличения степени их заполнения нефтью и уменьшения потерь рабочего времени на чистку аппаратов.

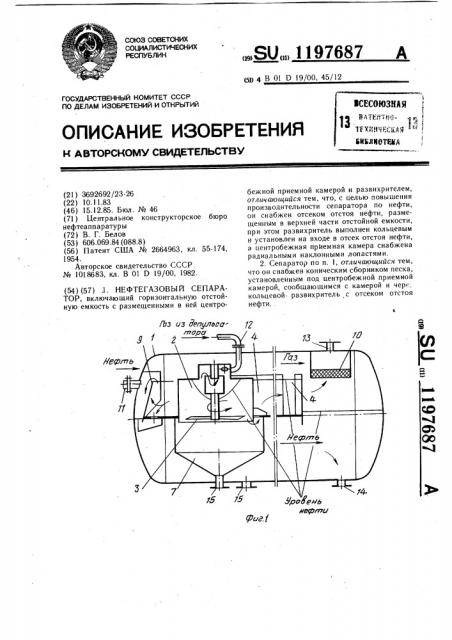

На фиг. 1 изображен сепаратор, продольный разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, поперечный разрез.

Предл а гаем ый сепаратор представляет собой емкость 1, в который размещены центробежная приемная камера 2 с радиальными наклонными лопастями 3, верхний отсек отстоя 4 с перегородками 5 и каналами 6, конический сборник песка 7, кольцевой развихритель 8, переливное устройство 9, каплеотбойник 10. Емкость 1 имеет штуцеры

11 — 14 для ввода и вывода нефти и газа, а также дренажные штуцеры 15.

Сепаратор работает следующим образом.

Нефть и газ из депульсатора поступают в центробежную приемную камеру 2 через штуцеры 11 и 12.

Газ, выделившийся из нефти непосредственно в камере 2, и газ, поступивший в камеру из депульсатора, выходят из камеры вверх через центральное отверстие, а поток нефти, вращаясь, перемещается вниз. Установленные в камере 2 наклонные радиальные лопасти 3 за счет уменьшения окружной составляющей скорости нефтяного потока увеличивают скорость его перемещения вниз, что обеспеч ивает снижение уровня нефти в камере и предотвращает возможность смешивания потоков нефти и газа в верхней части камеры. Затем нефть поступает в верхнюю часть сборника песка 7, где ее окружная скорость, вследствие большего, чем в камере, диаметра, резко уменьшается. При наличии в нефти песка большая его часть оседает в сборнике 7, откуда по мере накопления отводится вместе с пластовой водой через дренажный штуцер 15.

Нефть через кольцевой развихритель 8 поступает в верхний отсек отстоя 4, где

1О продолжается ее дегазация. В отсеке 4 нефть сначала движется по центру вправо вдоль перегородок 5, затем разветвляется на два потока, возвращается в зону ввода и через переливное устройство 9 поступает в нижнюю отстойную часть емкости. Переливное уст15 ройство 9 поддерживает заданный уровень нефти в верхнем отсеке и обеспечивает слив нефти с нижнего уровня. Часть нефти поступает в нижнюю отстойную часть емкости через специальное отверстие в дне верхнего

2О отсека, что исключает скопление пластовой воды в нем и обеспечивает слив жидкости из аппарата при остановках.

В отстойной части емкости происходит окончательное разделение нефти и газа.

Нефть выводится из аппарата через штуцер

25 14, а выделившийся газ через каналы 6 поступает в верхнюю часть емкости, очищается каплеотбойником 10 и выводится через штуцер 13.

Уровень нефти в отстойной части емкости, несмотря на повышение степени заполнения

30 аппарата в целом, как и в известных сепараторах, поддерживается на высоте осевой линии, что позволяет установить на выходе газа сетчатый каплеотбойник необходимой площади, т. е. увеличить производительность сепаратора по нефти, не уменьшая произ35 водительность по газу.
