Способ изготовления пакета насадки

Способ изготовления пакета насадки

Иллюстрации

Показать все

Реферат



1. СПОСОБ ИЗГОТОВЛЕНИЯ П КЕТА НАСАДКИ, включакнций намотку сетчато-вязаного рукава с катушки на стержневое основание, отличающийся тем, что, с целью снижения сопротивления насадки за счет увеличения ее порозности, катушке сообщают дополнительное вращение вокруг оси, перпендикулярной оси вращения основания. 2.Способ non.t, отличаю щ и и с я тем, что, с целью уве-. личения жесткости пакета насадки, параллельно сетчато-вязаному рукаву на основание наматывают перфорированную металлическую полосу. 3.Способ по пп. 1 и 2, о т л и чающийся тем, что перфорированную металлическую полосу предварительно гофрируют.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (191 S (ll), ;1 !

Шф В 01 D 53/20 фиа. !

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР (21) 3690015/23-26 (22) 06.01.84 (46) 15.12.85. Бюл. У 46 (71) Уфимский нефтяной институт (72) В.Л.Долматов, К.Ф.Зогатых, . Б.К.Марушкин, P.Н.Резяпов, Г.Г.Теляшев и P.Þ.Ñàôèí (53) 66.074.513(088.8) (56) Авторское свидетельство СССР

Ф 867406, кл. В 01 О 53/20, 1979.

Авторское свидетельство СССР

У 889068, кл. В 01 D 53/20, 1979. (54)(57) 1. СПОСОБ ИЗГОТОВЛЕНИЯ ПАКЕТА НАСАДКИ, включающий намотку сетчато-вязаного рукава с катушки на стержневое основание, о т— л и ч а ю шийся тем, что, с целью снижения сопротивления насадки за счет увеличения ее порозности, катушке сообщают дополнительное вращение вокруг оси, перпендикулярной оси вращения основания.

2. Способ по п.1, о т л и ч а ю шийся тем, что, с целью уве-. личения жесткости пакета насадки, параллельно сетчато-вязаному рукаву на основание наматывают перфорированную металлическую полосу.

3. Способ по пп. 1 и 2, о т л ич а ю шийся тем, что перфорированную металлическую полосу пред. варительно гофрируют.

1197

qua.2

Составитель В.Тарасов

Техред И.Асталош Корректор М.Самборская

Редактор А.Долинич

Тираж 658

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,-Раушская наб., д.4/5

Заказ 7651/8

Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к аппаратурному оформлению тепломассообменных процессов в системе газ (пар) — жидкость, а более конкретно к способам изготовления пакетов насадки, и может найти применение в химической, нефтехимической,газоперерабатывающей и ряде других отраслей промышленности.

Цель изобретения — снижение со10 противления насадки за. счет увеличения ее порозности.

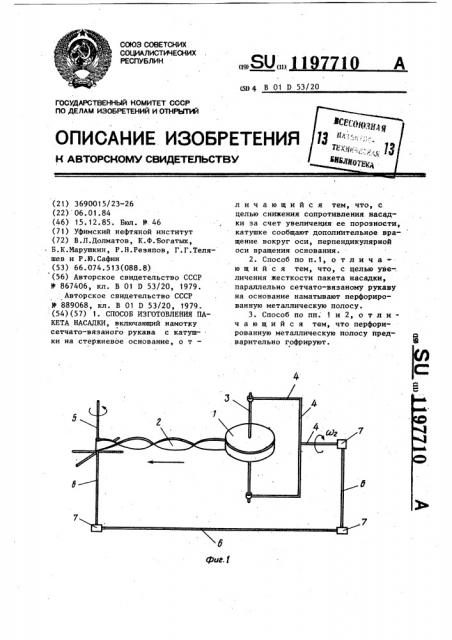

На фиг.1 представлено устройство для изготовления пакета насадки в соответствии с данным способом: на фиг.2 — иллюстрация способа изготовления пакета насадки при параллельной намотке сетчато-вязаного рукава и перфорированной металлической полосы.

Устройство для осуществления данного способа включает катушку 1 с сетчато-вязаным рукавом 2, закрепленную на оси 3, соединенной с рамой 4, стержневое основание 5, связанное с рамой посредством передающих вращение осей 6 и редукторов 7, 710 а а также перфорированную металлическую полосу.

Изготовление пакета насадки в соответствии с данным способом осуществляется следующим образом.

Свободный край сетчато-вязаного рукава 2 крепится к стержневому основанию 5, которому сообщается вращательное движение, передаваемое через сетчато-вязаный рукав 1 катуш- . ке 2. Одновременно при помощи, осей 6 и редукторов 7 катушке 2 сообщают дополнительное вращение вокруг оси, перпендикулярной оси вращения стержневого основания 5, в результате чего происходит скручивание сетчатовязаного рукава 1 и создание структуры с большей порозностью, что приводит к снижению сопротивления насадки. Для придания пакету насадки дополнительной жесткости и параллельно сетчато"вязаному рукаву 1 наматывают перфорированную металлическую полосу 8, которая для увеличения порозности пакета насадки может выполняться гофрированной.
