Патрон трехкулачковый самоцентрирующий гидравлический

Патрон трехкулачковый самоцентрирующий гидравлический

Иллюстрации

Показать все

Реферат



ТРЕХКУЛАЧКОВЫЙ САМОЦЕНТРИРУЩИЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН, в радиальньпс пазах корпуса которого размещены зажимные кулачки, каждый из которых связан с гидроцилиндром, отличающийся тем, что, с целью расширения технологических возможностей, каждый зажимной кулачок жестко связан попарно со штоком одного гидроцилиндра и корпусом смежного, а гидроцилиндры образуют равносторонний треугольник, вершины которого расположены в радиальных плоскостях сим-четрии зажимных кулачков . (Л со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 В 23 В 31/16

ОПИСАНИЕ ИЭОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ааспб... : у

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1) 3743997/25-08 (22) 16.03.84 (46) 15.12.85. Бюл. Ф 46 (72) С.Н.Ефимов (53) 621. 941-229. 3 (088. 8) (56) Авторское свидетельство СССР

Р 94592, кл. В 23 В 31/30, 1952. (54)(57) ТРЕХКУЛАЧКОВЫЙ САМОЦЕНТРИРУЮЩИЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН, в радиальных пазах корпуса которого размещены зажимные кулачки, каждый

„„SU„„1197787 A из которых связан с гидроцилиндром, отличающийся тем, что, с целью расширения технологических возможностей, каждый зажимной кулачок жестко связан попарно со штоком одного гидроцилиндра и корпусом смежного, а гидроцилиндры образуют равносторонний треугольник, вершины которого расположены в радиальных плоскостях симметрии зажимных кулачков.

1197787

Составитель А.Гаврюшин

Редактор M.Êåëåìåm Техред C.ÌHãóíîâà Корректор И.Муска

Тираж 1085 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7655/11

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к станкостроению, а более конкретно к устройствам для закрепления деталей при обработке на токарных станках.

Целью изобретения является расширение технологических возможностей путем закрепления деталей различного размера.

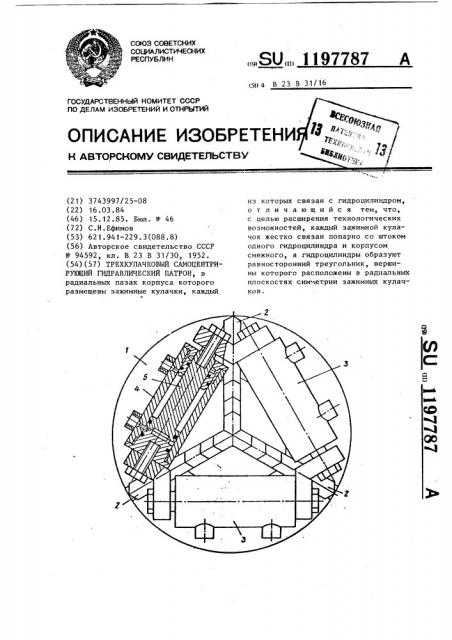

На чертеже.изображен:предлагаемый патрон, вид с рабочего торца с частичным разрезом.

Корпус 1 патрона имеет центральное отверстие для установки на шпиндель станка (не показаны) и радиальные пазы, в которых размещены зажимные кулачки 2. Для перемещения зажимных кулачков 2 служат три гидроцилиндра 3, содержащие корпусы 4 и штоки 5. Корпусы 4 и штоки 5 каждого иэ трех гидроцилиндров 3 жестко и попарно закреплены на эажимных кулачках 2 так, что каждый эажимной кулачок 2 жестко связан со штоком 5 одного гидроцилиндра 3 и корпусом 4 другого, причем гидроцилиндры 3 образуют равносторонний треугольник, вершины которого расположены в радиальных плоскостях симметрии зажимных кулачков.

Предлагаемый патрон работает следующим образом.

Патрон приводится в действие подачей масла под давлением в одноименные полости всех гидроцилиндров

3. При подаче масла под давлением в штоковые полости осуществляется закрепление заготовки по наружному диаметру (не показано), при подач масла в бесштоковые полости осуществляется освобождение заготовки. Зак5 репление и освобождение заготовок по внутреннему диаметру осуществляется в обратной последовательности.

Подача масла в полости гидроцилиндров 3 осуществляется от гидросистемы станка через вращающуюся маслопереходную муфту с помощью гибких рукавов высокого давления (не показаны). Так как корпусы и штоки силавых гидроцилиндров 3 жестко соединены с зажимными кулачками 2, причем так, что .оси гидроцилиндров 3 образуют равносторонний треугольник, лежащий в плоскости, перпендикулярной оси патрона, и вершины треуголь20 ника лежат в плоскостях симметрии радиальных направляющих пазов, то этим достигается автоматическое центрирование при любом взаимном положении корпусов и штоков гидроцилиндров. Совмещение силовой и центрирующей функций в одном механизме упрощает конструкцию патрона.

Величина эажимного усилия зависит от давления рабочей жидкости и

30 пропорциональна диаметрам поршней.

Изменение величины давления рабочей жидкости влечет за собой изменение величины зажимного усилия в широких пределах. Диапазон диаметров зажимаемых заготовок больше хода поршня гидроцилиндров.
